| Номер в госреестре | 58438-14 |
| Наименование СИ | Вторичные эталоны напряжения переменного тока в диапазоне частот 30 ... 2000 МГц |
| Изготовитель | ООО "НПП "Радио, приборы и связь", г.Нижний Новгород |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Вторичные эталоны напряжения переменного тока в диапазоне частот от 30 до 2000 МГц, (далее — вторичные эталоны) предназначены для воспроизведения значений единицы напряжения переменного тока в диапазоне частот от 30 до 2000 МГц при поверке и калибровке электронных вольтметров и калибраторов напряжения переменного тока, используемых в качестве рабочих эталонов 1-го разряда по ГОСТ Р 8.648-2008.
Вторичные эталоны построены по принципу многозначной стабильной меры напряжения, которая получает единицу в реперной точке 1 В на всех частотах от государственного первичного специального эталона ГЭТ 27-2009, а другие значения напряжений определяются методом измерения отношения напряжения относительно реперной точки.
Вторичные эталоны работают на фиксированных частотах в диапазоне частот от 30 до 2000 МГц и воспроизводят переменное напряжение синусоидальной формы в диапазоне напряжений от 0,1 до 10 В. Напряжение выводится на два встроенных (однотипных) соединителя для подключения вольтметров с высокоомными пробниками диаметром 20 и 12 мм. Подключение пробников диаметром 12 мм осуществляется с помощью перехода ТП20/12. Уровни напряжения в диапазоне от 0,1 до 1 В воспроизводятся на соединителе
« I», а в диапазоне свыше 1 В до 10 В на соединителе « II».
Вторичные эталоны состоят из аппаратного блока и внешнего персонального компьютера (ПК). ПК может поставляться по отдельному заказу.
Управление вторичным эталоном осуществляется программным способом от персонального компьютера по интерфейсам USB, RS-232 и RS-485 через устройство управления (контроллер).
Задачи управления (ввод, хранение, вывод, обработка и отображение информации) выполняются внешним ПК.

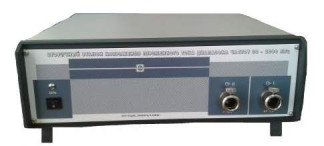

Внешний вид вторичного эталона приведён на рисунке 1.
Вторичный эталон имеет встроенное прикладное программное обеспечение (далее ПО)
| Наименовани е ПО | Идентификаци онное наименование ПО | Номер версии (идентификацион ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма используемого кода) | Алгоритм вычисления |
| Вторичный эталон напряжения переменного тока | sev.dll | 1.0 | 327BFC3D | CRC32 |
| chvComm.ocx | 4C100DD5 | CRC32 | ||
| chvLink.ocx | 02.03.11 | 7E2C1DCC | CRC32 | |
| ПО устройства управления | BA52FF25 | CRC32 |
Вторичный эталон имеет защиту от непреднамеренных и преднамеренных изменений метрологической значимости части ПО и измеренных данных которая осуществляется:
— автоматическим контролем целостности ПО;
— защитой от записи информации, хранимой в базе данных;
— контролем целостности данных в процессе выборки в базе данных;
— ведением журнала событий.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверки ПО вторичного эталона защита «ПО вторичного эталона» от непреднамеренных и преднамеренных измерений соответствует уровню "С".
Диапазон воспроизводимых среднеквадратических значений напряжения составляет 0,1-10 В на частотах от 30 до 1000 МГц включительно и от 0,1 до 3 В на частотах до 2000 МГц. Доверительные границы неисключенной систематической погрешности (НСП) воспроизведения напряжения (00) указаны в таблице 1.
Таблица 1
| Воспроизво димые значения напряжения, В | Значение 00, ± %, не более | |||||||||||
| 30 МГц | 50 МГц | 100 МГц | 150 МГц | 300 МГц | 600 МГц | 800 МГц | 1000 МГц | 1250 МГц | 1500 МГц | 1800 МГц | 2000 МГц | |
| 10 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,4 | 0,6 | — | — | — | — |
| 3 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,25 | 0,35 | 0,5 | 0,7 | 0,8 | 1,1 | 1,2 |
| 1 | 0,07 | 0,075 | 0,08 | 0,08 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 |
| 0,3 | 0,15 | 0,15 | 0,16 | 0,18 | 0,2 | 0,3 | 0,45 | 0,6 | 0,65 | 0,7 | 1,0 | 1,2 |
| 0,1 | 0,2 | 0,2 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,2 | 1,2 |
Примечание - НСП включает в себя нестабильность вторичного эталона.
Оценка среднего квадратического отклонения (СКО) результата измерений (S) указана в таблице 2.
| Воспроизводи мые значения напряжения, В | СКО результата измерений, %, не более | |||||
| 30-150 МГц | 300 МГц | 600 МГц | 800 1000МГц | 1250-1500 МГц | 1800-2000 МГц | |
| 10 | 0,03 | 0,03 | 0,06 | 0,06 | — | — |
| 3 | 0,02 | 0,03 | 0,04 | 0,06 | 0,08 | 0,1 |
| 1 | 0,01 | 0,02 | 0,03 | 0,05 | 0,07 | 0,1 |
| 0,3 | 0,02 | 0,03 | 0,04 | 0,06 | 0,08 | 0,12 |
| 0,1 | 0,03 | 0,04 | 0,05 | 0,08 | 0,1 | 0,15 |
Коэффициент гармоник выходного напряжения приведён в таблице 3.
Таблица 3
| Воспроизвод имые значения напряжения, В | Коэффициент гармоник, % | |||||||
| 30-300 МГц | 600 МГц | 800 МГц | 1000М Гц | 1250 МГц | 1500 МГц | 1800 МГц | 2000 МГц | |
| 0,1-3 | 0,07 | 0,12 | 0,15 | 0,25 | 0,35 | 0,4 | 0,5 | 0,6 |
| 10 | 0,1 | 0,2 | 0,25 | 0,3 | — | — | — | — |
Погрешность установки номинальных значений фиксированных частот не более 2 10-5 Гн, где
Гн — номинальное значение частоты.
Вторичный эталон обеспечивает управление через интерфейсы RS-232, USB и RS-485. Вторичный эталон допускает непрерывную работу в течение времени не менее 8 часов при сохранении своих технических характеристик.
Вторичный эталон обеспечивает свои технические характеристики при питании его от сети переменного тока напряжением (230 + 11,5) В, частотой (47 - 63) Гц.
Мощность, потребляемая вторичным эталоном от сети питания (без ПК), составляет 60 ВА.
Г абаритные размеры эталона( без ПК) (ширина х высота х глубина), мм — 480 х 160 х 460. Масса эталона( без ПК) не более 12 кг
Наносится на титульный лист руководства по эксплуатации РПИС.411734.010 РЭ типографским или иным способом и на лицевой панели прибора методом шелкографии.
| Наименование, тип | Обозначение | Коли чество, шт. | Примечание |
| Вторичный эталон напряжения переменного тока диапазона частот от 30 до 2000 МГц | РПИС.411734.010 | 1 | |
| Кабель соединительный ВЧ | ЯНТИ.685.672.003 | 1 | Для поверки |
| Кабель | РПИС.685611.096 | 1 | Для подключения к ПК |
| Переход | ТП-20/12 | 1 | Для подключения пробников 12 мм |
| Переход | ТП/СР-50-73-01 | 1 | Для поверки |
| Шнур соединительный | RKK/H05VV-F, 3х0,75 мм или SCZ-1R | 1 | Для подключения к сети питания |
| Руководство по эксплуатации | РПИС.411734.010 РЭ | 1 | |
| Методика поверки | МП-2201-0032-2014 | 1 | |
| Программное обеспечение ВЭ на CD-R | РПИС.00010 | 1 | Для установки программного обеспечения на ПК |
| Кейс ударопрочный | 03.S.01.0.012/0-E | 1 | Для транспортирования и хранения |
| Персональный компьютер Ноутбук | 1 | Поставляется по отдельному заказу |
Примечание - Требования к компьютеру: частота процессора не менее 1,5 ГГц; оперативная память (RAM) не менее 2 Гб; поддержка портов USB (опционально RS-232); диагональ экрана не менее 15 дюймов; разрешение экрана 1366 х 768; жесткий диск не менее 320 Гб; оптический привод (тип: DVD RW); операционная система Windows 7/8/8.1.
осуществляется по документу МП—2201-0032-2014 «Вторичный эталон напряжения переменного тока диапазона частот от 30 до 2000 МГц. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18 июня 2014 г.
Основные средства поверки
Государственный первичный специальный эталон единицы электрического напряжения ГЭТ27-2009, диапазон частот от 30 МГц до 2000 МГц; воспроизводимые значения напряжения 0,1; 0,3; 1; 3;10 В; НСП: 310-4 — 710-3; СКО: 510-5 — 110-3.
Анализатор спектра FSP-7 или FSP-30 Диапазон частот от 100 кГц до 6 ГГц; динамический диапазон (70 - 60) дБ.
Частотомер электроносчётный универсальный Ч3-66. Диапазон частот (f) от 30 МГц до 2000 МГц; погрешность измерения не более 5 • 10-5 f+0,01 Гц.
Методика измерений изложена в руководстве по эксплуатации РПИС.411734.010 РЭ «Вторичный эталон напряжения переменного тока диапазона частот от 30 до 2000 МГц»
Нормативные и технические документы, устанавливающие требования к вторичному эталону напряжения переменного тока в диапазоне частот от 30 до 2000 МГц
1. ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3.ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения».
4.ГОСТ Р 8.654-2009 ГСИ «Требования к программному обеспечению средств измерений».
5.Техническая документация изготовителя.
Лист № 5 Всего листов 5
Оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 19.09.2024 |
