| Номер в госреестре | 58452-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | GTDSO10 |
| Изготовитель | "RITZ Messwandler GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока GTDSOIO (далее - трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Трансформаторы тока GTDSOIO являются трансформаторами шинного типа с литой изоляцией, выполненной из эпоксидного компаунда. Трансформаторы охвачены по периметру алюминиевым листом. Трансформаторы имеют от 1 до 4 вторичных обмоток. Вторичные обмотки - для измерения или защиты, изготавливаются на вторичные токи 5 и 1 А. Первичный проводник должен быть установлен строго по центру трансформатора. Вторичные выводы или помещены в контактную коробку или представляют собой кабель, выходящий непосредственно из литого трансформатора. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.

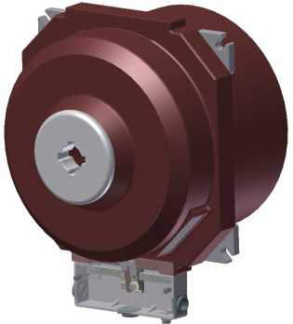

Место пломбирования Рис.1 Внешний вид трансформаторов тока GTDSOIO Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальное напряжение трансформатора ином, кВ | 10 |
| Номинальное значение силы первичного тока, А | 3500 |
| Наименование характеристики | Значение | |
| Номинальное значение силы вторичного тока, А | 1 | |
| Номинальная частота переменного тока, Гц | 50 | |
| Класс точности вторичной обмотки для измерений и учета | 0,2 | 0,5 |
| Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | 10 | 20 |
| Класс точности вторичной обмотки для защиты | 5Р | |
| Номинальная вторичная нагрузка обмотки для зашиты с коэффициентом мощности cos ф2 = 0,8, В-А | 20 | |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 5 | |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 20 | |
| Средняя наработка на отказ, ч | 400000 | |
| Средний срок службы, лет | 25 | |
| Г абаритные размеры, мм - длинахширинахвысота; | 285x295x295 | |
| Масса трансформатора, не более, кг | 32 | |
| Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 для диапазона рабочих температур от минус 25 до плюс 45 °С. | ||
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия |
| 1 | Трансформатор тока GTDSO10 Зав. №№ 50623352; 50814097-50814108. |
| 2 | Паспорт |
Осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т.
0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Нормативные и технические документы, устанавливающие требования к трансформаторам тока GTDSOIO
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы изготовителя.
- «... при выполнении государственных учетных операций и учете количества энергетических ресурсов»
