| Номер в госреестре | 58456-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CTI |
| Изготовитель | "ЕНЕРГОИНВЕСТ-Електроенергетска Опрема д.о.о.", Босния и Герцеговина |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока CTI предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления.
Принцип действия трансформаторов тока CTI заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

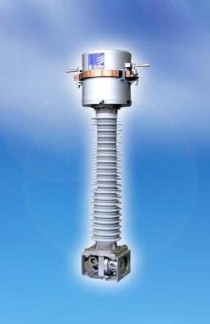

Трансформаторы тока CTI представляют собой электромагнитные устройства, с основной газовой изоляцией SF6/N2, конструктивно состоящие из трех основных частей:
- головки трансформатора, изготовленной из алюминиевой трубы, внутри которой находятся первичные проводники и магнитный сердечник с вторичной катушкой;
- фарфорового или композитного изолятора, с помощью которого головка трансформатора, находящаяся под высоким напряжением, отделяется от земли;
- основания с коробкой вторичных выводов для подключения.
Таблица 1.
| Наименование параметра | Единица измерения | Значение параметров | |
| Номинальное напряжение | кВ | 110 | |
| Наибольшее рабочее напряжение | кВ | 126 | |
| Номинальный первичный ток | А | 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000 | |
| Номинальный вторичный ток | А | 1; 5 | |
| Номинальная частота | Гц | 50; 60 | |
| Номинальная вторичная нагрузка | ВА | 5; 10; 15; 20; 25; 30; 50; 60; 75; 100 | |
| Класс точности обмотки для измерений | 0,2; 0,2S; 0,5; 0,5S; 1,0 | ||
| Коэффициент безопасности для обмоток измерения и учета | 5; 10 | ||
| Класс точности обмотки для защиты | 5P;10P | ||
| Предельная кратность вторичных обмоток для защиты | 5; 10; 15; 20; 30 | ||
| Количество вторичных обмоток | до 5 | ||
| Размеры, не более | А | мм | 1441 |
| В | мм | 2107 | |
| С | мм | 2291 | |
| D | мм | 713 | |
| E | мм | 414 | |
| F | мм | 351 | |
| G | мм | 295 | |
| Средний срок службы, не менее | лет | 25 | |
| Масса, не более | кг | 300 | |
| Рабочая температура окружающей среды | °С | - 45 .... + 50 | |
наносится на табличку технических данных и на титульный лист формуляра типографским способом.
- трансформатор тока CTI - 1 шт.;
- паспорт - 1 экз.;
- формуляр - 1 экз.;
- руководство по эксплуатации - 1 экз.
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Перечень средств измерений, применяемых при поверке:
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5;
- прибор сравнения КНТ-03, погрешность по току от ± 0,03 % до ± 0,001 %.
приведены в руководстве по эксплуатации в разделе 2.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока CTI
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
3. Техническая документация фирмы-изготовителя.
- при осуществлении торговли.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.09.2024 |
