| Номер в госреестре | 58457-14 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VTE |
| Изготовитель | "ЕНЕРГОИНВЕСТ-Електроенергетска Опрема д.о.о.", Босния и Герцеговина |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

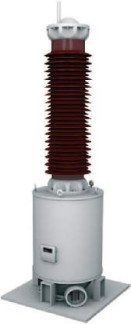

Трансформаторы напряжения VTE предназначены для передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, контроля и управления.
Принцип действия трансформаторов напряжения VTE заключается в масштабном преобразовании напряжения переменного тока промышленной частоты.
Трансформаторы напряжения VTE представляют собой электромагнитные устройства, с основной газовой изоляцией SF6/N2, конструктивно состоящие из трех основных частей:
- корпуса трансформатора, изготовленного из алюминиевого сплава, внутри которого находится ферромагнитный сердечник с первичной и вторичными катушками;
- фарфорового изолятора высокой механической жесткости, с помощью которого головка установки, находящаяся под высоким напряжением, гальванически отделяется от земли;
- головки трансформатора, с контактами для подключений и защитной мембраной.
Основные метрологические и технические характеристики трансформаторов напряжения VTE указаны в таблице 1.
Таблица 1.
| Наименование параметра | Единица измерения | Значение параметров | |
| Максимальное напряжение | кВ | 126 | |
| Номинальный первичное напряжение | кВ | 110/V3 | |
| Номинальное вторичное напряжение | В | 100/V3; 110/V3 | |
| Номинальная мощность вторичной обмотки | ВА | 30; 50; 75; 100; 150 | |
| Напряжение третичной обмотки | В | 100/3; 110/3 | |
| Номинальная частота | Гц | 50; 60 | |
| Класс точности для измерения | 0,5; 1,0 | ||
| Класс точности для защиты | 3Р; 6Р | ||
| Номинальный коэффициент напряжения при продолжительности включения 30 с | 1,5 | ||
| Количество вторичных обмоток | до 2 | ||
| А | мм | 1440 | |
| В | мм | 738 | |
| С | мм | 2548 | |
| Размеры, | D | мм | 170 |
| не более | E | мм | 200 |
| F | мм | 366 | |
| G | мм | 307 | |
| Н | мм | 500 | |
| Средний срок службы, не менее | лет | 25 | |
| Масса, не более | кг | 420 | |
| Рабочая температура окружающей среды | °С | - 45 .... + 50 | |
наносится на табличку технических данных и на титульный лист формуляра типографским способом.
- трансформатор напряжения VTE - 1 шт.;
- паспорт - 1 экз.;
- формуляр - 1 экз.;
- руководство по эксплуатации - 1 экз.
осуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Перечень средств измерений, применяемых при поверке:
- преобразователь напряжения измерительный высоковольтный емкостный масштабный ПВЕ-220, пг ± 0,05 %, пг ± 3',
- прибор сравнения КНТ-03, пг от ± 0,03 % до ± 0,001 % .
приведены в руководстве по эксплуатации в разделе 2.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения VTE
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
3. Техническая документация фирмы-изготовителя.
- при осуществлении торговли.
