| Номер в госреестре | 58460-14 |
| Наименование СИ | Измерители скорости и длины лазерные |
| Обозначение типа СИ | ИСД-5 |
| Изготовитель | ООО "Сенсорика-М", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители скорости и длины лазерные ИСД-5 Назначение средства измерений
Измерители скорости и длины лазерные ИСД-5 (далее по тексту - измерители) предназначены для бесконтактного измерения скорости движущихся материалов, а также их длины. При установке измерителя на транспортное средство (ТС), проводится измерение скорости движения и пройденного пути ТС.
Принцип действия измерителя основан на использовании эффекта Допплера. Отсутствие контакта с объектом контроля обеспечивается за счет использования двухлучевой лазерной интерферометрической системы. Оптико-электронная часть датчика генерирует лазерный луч, который разделяется на два луча, пересекающиеся в пространстве и формирующие область измерения. Когда объект контроля проходит через область измерения, лазерный свет отражается от его поверхности, снова попадает на измеритель и преобразуется в электрические сигналы. Скорость объекта контроля пропорциональна частоте электрических сигналов. Получаемая информация обрабатывается процессором, который обновляет сигналы, поступающие на выходы измерителя.
Конструктивно измеритель состоит из оптического блока и процессорного блока обработки сигналов, соединяемых между собой с помощью кабелей.
Управление измерителем осуществляется при помощи встроенного в процессорный блок микрокомпьютера. Результаты измерений отображаются на дисплее измерителя или передаются на базовый компьютер по сети Ethernet.

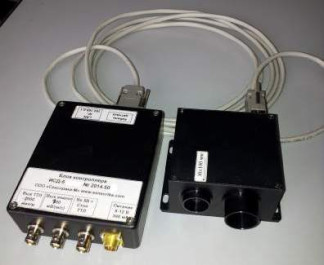

Внешний вид измерителя скорости и длины лазерного ИСД-5 показан на рисунке 1.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа следящего фильтра ИСД-5 | СФ ИСД-5 | 5.003 | А1Н0 | CRC16 |
Метрологически значимая часть программного обеспечения встроена в процессорный блок обработки сигналов. Установка метрологически значимой составляющей программного обеспечения СФ ИСД-5 производится в заводских условиях при производстве. Проверка подлинности ПО осуществляется при включении системы. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО.
Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| № п/п | Наименование | Характеристика |
| 1 | Диапазон измерения длины (пройденного пути), м | 0,2 - 9999 |
| 2 | Пределы допускаемой относительной погрешности измерения длины (пройденного пути), % | ±0,15 |
| 3 | Диапазон измерения скорости, м/с | 0,02 - 10 |
| 4 | Пределы допускаемой относительной погрешности измерения скорости, % | ±0,15 |
| Г абаритные размеры оптического блока (Д х Ш х В), не более, мм | 85 х79 х 46 | |
| Масса оптического блока, не более, кг | 0,32 | |
| Г абаритные размеры блока обработки сигналов (Д х Ш х В), не более, мм | 120х100х35 | |
| Масса блока обработки сигналов блока, не более, кг | 0,35 | |
| 5 | Рабочий диапазон температур, °С | от +5 до +50 |
| 6 | Электропитание, В | от 8 до 14 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации, оптический блок и процессорный блок обработки сигналов методом печати.
| Наименование | Кол-во | Примечание |
| Оптический блок измерителя | 1 шт. | |
| Процессорный блок обработки сигналов | 1 шт. | |
| Сигнальный кабель | 1 шт. | |
| Кабель питания | 1 шт. | |
| Руководство по эксплуатации САПФ.402139.004 РЭ | 1 экз. | |
| Паспорт ПС 2012.500 | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП ТИнТ 156-2014 «Измерители скорости и длины лазерные ИСД-5. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» 25 апреля 2014 г.
Перечень основного поверочного оборудования:
•- Стенд для поверки лазерных и оптических измерителей скорости и длины СИ-01, СКО воспроизведения скорости < 0,015%;
•Частотомер Ч3-63, ПГ 5 10-7.
Содержатся в документе САПФ.402139.004 РЭ «Измерители скорости и длины лазерные ИСД-5. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к измерителям скорости и длины лазерным ИСД-5
1 Технические условия ТУ 443690-01-52628593-2013.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 11 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
