Весы неавтоматического действия PS2, 58462-14

Назначение

Весы неавтоматического действия PS2 (далее — весы) предназначены для измерений массы отрезков стального проката различного сечения и других изделий металлургической промышленности.

Описание

Весы состоят из следующих основных частей: грузоприемного устройства и индикатора. Грузоприемное устройство (далее — ГПУ) представляет собой сборную конструкцию, основу которой составляет металлическая платформа, опирающаяся на четыре аналоговых весоизмерительных тензорезисторных датчика (далее — датчика). На платформе закреплены поперечные перекладины поверхность которых покрыта резиновым защитным материалом для предотвращения повреждения поверхности взвешиваемого груза.

В весах используются датчики весоизмерительные BILANCIAI GROUP NTI, модификация NTI-C3 (Госреестр № 54393-13), и индикаторы весоизмерительные D400, D410, D800, модификация D410 (далее — индикатор) (Госреестр № 54402-13).

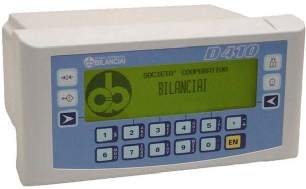

Общий вид ГПУ весов представлен на рисунке 1. Общий вид индикатора на рисунке 2.

Вид сверху

Лист № 2 Всего листов 4

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на цифровой дисплей индикатора.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство выборки массы тары (Т.2.7.4);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    устройство индикации отклонения от нуля (4.5.5);

-    суммирование;

-    счетный режим.

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала е, наносятся на маркировочную табличку, закрепляемую на индикаторе и/или ГПУ весов.

Для связи с периферийными устройствами весы оснащаются интерфейсами RS-232, RS-485, RS-422.

Знак поверки наносится на корпус индикатора.

Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пломбируемый переключатель режима настройки.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2. Таблица 2 - Метрологические и технические характеристики весов_

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе индикатора, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы.......................................................................................................................................1 шт.

Руководство по эксплуатации............................................................................................1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Лист № 4 Всего листов 4

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации в разделе 4.9 «Проверка при установке оборудования»

Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы неавтоматического действия PS2. Руководство по эксплуатации», раздел № 6 «Эксплуатация оборудования»

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия PS2

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы-изготовителя

Рекомендации к применению

Осуществление торговли.
