Гири классов точности E2, F1, F2, M1, 58463-14

Гири классов точности Е2, F1s F2, МЦдалее гири) предназначены для воспроизведения и хранения единицы массы с нормированной погрешностью.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	58463-14
Наименование СИ	Гири классов точности E2, F1, F2, M1
Изготовитель	Общество с ограниченной ответственностью "ПетВес" (ООО "ПетВес"), г. Санкт-Петербург
Год регистрации	2014
Срок свидетельства	31.05.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Г ири классов точности Е2, Fb F2, M1 Назначение средства измерений

Описание

Принцип действия гири основан на пропорциональности ее веса и массы. Искомая масса определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.

Гири изготавливают из нержавеющей стали аустенитного класса, чугуна или иного металлического сплава.

Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин, имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг -квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.

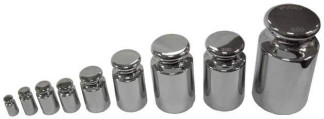

Гири массой от 1 г до 20 кг класса Е2, F1 имеют цилиндрическую форму, гири массой от 5 кг до 20 кг также могут иметь форму параллелепипеда

Гири массой от 1 г до 20 кг класса F1 могут иметь цилиндрическую форму с отвинчивающейся головкой.

Гири массой от 1 г до 1000 кг класса F2, М1 имеют цилиндрическую форму, гири массой от 5 кг также могут иметь форму параллелепипеда.

Гири массой 2000 кг класса M1 имеют форму параллелепипеда.

Гири могут иметь проушины и ручки для их перемещения.

Гири могут иметь подгоночную полость. Полость гирь класса F1закрывается либо с помощью отвинчивающейся головки, либо с помощью резьбовой пробки со шлицем под отвертку. Полость гирь классов F^ М1герметично закрывается пробкой.

Объём подгоночной полости не должен превышать:

- для гирь класса F номинальной массой от 1 г до 50 кг - 1/4 общего объёма гири;

- для гирь класса F номинальной массой более 50 кг - 1/20 общего объёма гири;

- для гирь класса М номинальной массой от 20 г до 50 кг - 1/4 общего объёма гири;

- для гирь класса М номинальной массой более 50 кг - 1/10 общего объёма гири;

При первичной подгонке гирь не менее 1/2 объёма подгоночной полости должно

быть не заполнено. Для заполнения подгоночной полости должны применяться нержавеющая сталь, латунь, олово, свинец, молибден или вольфрам.

Гири одного класса могут объединяться в наборы. Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах, на головке (верхней поверхности гирь) наносят точки или звёздочки.

На гири наносится маркировка в соответствии с ГОСТ ОГМЬ R 111-1-2009.

На гири может быть нанесена маркировка пользователя в соответствии с ГОСТ ОМЬ R 111-1-2009, пункт 13.6.

Наборы гирь и отдельные гири хранятся в футлярах.

Формы гирь приведены на рисунках 1+9.

#«7“

Щ f

Класс точности по ГОСТ OIML R 111-1-2009: Е2, F i, F2, Mi.

Номинальные значения массы гирь и пределы допускаемой погрешности гирь ± 5ш приведены в таблице 1.

Таблица 1 - Пределы допускаемой погрешности гирь ± Ъш, мг

Номинальное значение массы гирь	Класс точности гирь
Номинальное значение массы гирь	Е2	F1	F2	М1
2000 кг				100000
1000 кг			16000	50000
500 кг			8000	25000
200 кг			3000	10000
100 кг			1600	5000
50 кг			800	2500
20 кг	30	100	300	1000
10 кг	16	50	160	500
5 кг	8	25	80	250
2 кг	3	10	30	100
1 кг	1,6	5	16	50
500 г	0,8	2,5	8	25
200 г	0,3	1	3	10
100 г	0,16	0,5	1,6	5
50 г	0,1	0,3	1	3
20 г	0,08	0,25	0,8	2,5
10 г	0,06	0,2	0,6	2
5 г	0,05	0,16	0,5	1,6
2 г	0,04	0,12	0,4	1,2
1 г	0,03	0,1	0,3	1
500 мг	0,025	0,08	0,25	0,8
200 мг	0,02	0,06	0,2	0,6
100 мг	0,016	0,05	0,16	0,5
50 мг	0,012	0,04	0,12	0,4
20 мг	0,01	0,03	0,1	0,3
10 мг	0,008	0,025	0,08	0,25
5 мг	0,006	0,02	0,06	0,2
2 мг	0,006	0,02	0,06	0,2
1 мг	0,006	0,02	0,06	0,2

Максимальные значения остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции ^о М, приведены в таблице 2.

Класс точности гирь	Максимальная остаточная магнитная индукция М,мкТл
Е2	8
F1	25
F2	80
М1	250

Максимальные значения магнитной восприимчивости приведены в таблице 3

Таблица 3

Номинальное значение массы гирь m	Максимальные значения магнитной восприимчивости х для гирь класса точности
Номинальное значение массы гирь m	Е2	F1	F2
m<1 г	0,9	10	-
2 r<m<10 г	0,18	0,7	4
20 T<m	0,07	0,2	0,8

Диапазоны допускаемых значений плотности материала гирь pmin, pmax приведены в таблице 4.

Таблица 4

Номинальное значение массы гирь	Минимальные и максимальные пределы плотности 3 3 гирь класса точности, pmin, pmax10 кгм"
Номинальное значение массы гирь	Е2	F1	F2	М1
>100 г	7,81-8,21	7,39-8,73	6,4 - 10,7	>4,4
50 г	7,74-8,28	7,27 - 8,89	6,0 - 12,0	>4,0
20 г	7,50-8,57	6,6 - 10,1	4,8 - 24,0	>2,6
10 г	7,27-8,89	6,0 - 12,0	>4,0	>2,0
5 г	6,9-9,6	5,3 - 16,0	>3,0
2 г	6,0-12,0	>4,0	>2,0
1 г	5,3-16,0	>3,0
500 мг	>4,4	>2,2
200 мг	>3,0
100 мг
50 мг
20 мг

Максимальные значения шероховатости поверхности гирь приведены в таблице 5.

Таблица 5

Шероховатость поверхности	Максимальные значения шероховатости поверхности для гирь класса точности
Шероховатость поверхности	Е2	F1	F2
Rz	1	2	5
Ra	0,2	0,4	1

Для гирь массой более 50 кг максимальные значения шероховатости поверхности, приведенные в таблице 5, удваиваются.

Номинальное значение массы гирь

-классов точности Е2, Fi.............................................................от 1 мг до 20 кг

-класса точности F2...............................................................от 1 мг до 1000 кг

-класса точности М1..............................................................от 1 мг до 2000 кг

Условия эксплуатации:

-температура окружающего воздуха, С длягирь классов точности Е2, F1, F2.........

...от плюс 10 до плюс 35 от минус 30 до плюс 50

.................от 30 до 80

........................4000

.............................10

длягирь класса точности М1...................

-относительная влажность воздуха, %......

Средняя наработка до первого отказа, ч Средний срок службы, лет......................

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Наименование	Количество, шт.
Г иря (набор гирь)	1
Футляр (по требованию заказчика)	1
Паспорт ПВ .14.072.006 ПС	1

Поверка

осуществляется по ГОСТ OILM R111-1-2009 «ГСИ. Гири классов Е2, F1; F2, М1; М1-2,М2, М2-3 и М3. Часть 1. Метрологические и технические требования» Приложение ДА. Основные средства поверки: гири эталонные по ГОСТ 8.021-2005.
