| Номер в госреестре | 58465-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТТН, ТТН-Ш, ТРН |
| Изготовитель | "Yueqing Specialized Current Transformer Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТТН, ТТН-Ш, ТРН Назначение средства измерений
Трансформаторы тока ТТН, ТТН-Ш, ТРН (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета. С одним коэффициентом трансформации.
Трансформаторы выпускаются в ряде модификаций, отличающихся номинальным первичным током, конструкцией корпуса, габаритами и массой.
Трансформаторы тока модификации ТТН-Ш имеют первичную обмотку в виде встроенной шины.
Трансформаторы тока модификаций ТТН и ТРН встроенной первичной обмотки не имеют. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.
Корпус и сердечник трансформаторов тока модификации ТРН являются разъемными и соединяются при помощи крепежных винтов.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора, и закрываются пломбируемой прозрачной пластиковой крышкой.
Корпус трансформаторов тока изготовлен из негорючей самозатухающей пластмассы и выполнен неразборным для исключения возможности доступа внутрь трансформатора к вторичной обмотке. В специальном углублении корпуса размещена металлическая табличка технических данных.

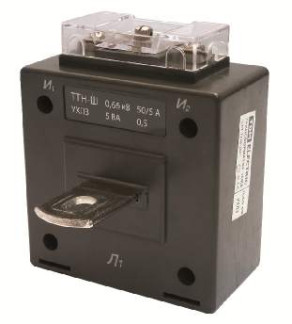

Внешний вид трансформаторов приведен на рисунках 1 - 3.
Схема пломбирования от несанкционированного доступа приведена на рисунке 4.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Таблица 1 - Метрологические и технические характеристики модификаций ТТН, ТТН-Ш
| Характеристика | г | Значение для модификаций | |||||
| ТТН-Ш | ТТН30, ТТН30Т | ТТН40 | ТТН60 | ТТН85 | ТТН100 | ТТН125 | |
| Номинальное напряжение, кВ | 0,66 | ||||||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||||||
| Номинальный первичный ток, А | 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000 | 100; 150; 200; 250; 300 | 300; 400; 500; 600 | 600; 750; 800; 1000 | 750; 800; 1000; 1200; 1500 | 1000; 1200; 1500; 1600; 2000; 2500; 3000 | 1500; 2000; 2500; 3000; 4000; 5000 |
| Номинальный вторичный ток, А | 5 | ||||||
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А | 5; 10 | 5; 10 | 5; 10 | 10; 15 | 15 | 15 | 15 |
| Класс точности | 0,5; 0,5S | ||||||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | Не более 5 | ||||||
| Номинальная частота напряжения сети, Гц | 50 | ||||||
| Габаритные размеры, мм, (длинахширинах высота) | 120*87* 103 | 75*42* 98 | 75*42* 98 | 101*42* 127 | 128*42* 157 | 144*42* 154 | 191*42* 220 |
| Масса, кг | 0,6 | 0,6 | 0,6 | 0,6 | 0,75; 0,82; 0,9; 1,0; 1,1 | 0,80; 0,85; 0,95; 1,1; 1,2 | 1,0; 1,15; 1,45; 1,6; 1,9; 2,2 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 | ||||||
| Характеристика | Значение для модификаций | ||||
| ТРН-23 | ТРН-58 | ТРН-88 | ТРН-812 | ТРН-816 | |
| Номинальное напряжение, кВ | 0,66 | ||||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||||
| Номинальный первичный ток, А | 100; 150; 200; 250; 300; 400 | 250; 300; 400; 500; 600; 750; 800; 1000 | 250; 300; 400; 500; 600; 750; 800; 1000 | 500; 600; 750; 800; 1000; 1200; 1250; 1500 | 1000; 1500; 2000; 2500; 3000; 4000; 5000 |
| Номинальный вторичный ток, А | 5 | ||||
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А | 1,5 - 6 | 1 - 10 | 1 - 10 | 2,5 - 17 | 10 - 25 |
| Класс точности | 0,5; 0,5S | ||||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 5 | ||||
| Номинальная частота напряжения сети, Гц | 50 | ||||
| Г абаритные размеры, мм, (длинахширинахвысота) | 89x40x111 | 114x32x145 | 114x32x145 | 144x32x185 | 184x52x245 |
| Масса, кг | 0,75 | 0,9 | 1,05 | 1,25 | 4,3 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 | ||||
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных прибора и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность
| Наименование | Количество |
| Трансформатор тока | 1 шт. |
| Защитная крышка для выводов вторичной обмотки | 1 шт. |
| Комплект крепления для шины | 1 шт. |
| Паспорт | 1 экз. |
| Упаковочная коробка | 1 шт. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТТН, ТТН-Ш, ТРП
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «Yueqing Specialized Current Transformer Co., Ltd», Китай.
- «учет количества энергоресурсов»;
- «выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании».
| Зарегистрировано поверок | 4559 |
| Поверителей | 114 |
| Актуальность данных | 17.09.2024 |
