| Номер в госреестре | 58469-14 |
| Наименование СИ | Система измерительная многоканальная параметров стендовых испытаний |
| Обозначение типа СИ | ИС ППЗ-2 |
| Изготовитель | Федеральное казенное предприятие "Пермский пороховой завод", г.Пермь |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Система измерительная многоканальная параметров стендовых испытаний ИС ППЗ-
2 (далее-система ИС ППЗ-2) предназначена для измерения давления, силы и обработки и регистрации величин, характеризующих параметры стендовых испытаний.
Принцип действия системы ИС ППЗ-2 основан на измерении сигналов измерительных преобразователей давления, силы (тяги) и преобразовании в значения величин, характеризующих параметры стендовых испытаний.
Система имеет двухуровневую структуру.
Первый уровень содержит:
- тензодатчики давления и силы (тяги), предназначенные для измерения давления и силы (тяги) и преобразования в электрический сигнал в диапазоне (0-10) мВ;
- преобразователи системные нормализующие ПСН 3, предназначенные для измерения электрических сигналов тензодатчиков давления и силы (тяги), преобразования их в унифицированный электрический сигнал (0-10) В и формирования калибровочного импульса.
Второй уровень содержит:
- комплекс обработки данных стендовых испытаний, предназначенный для приема данных от преобразователей системных нормализующих, записи их в реальном масштабе времени в виде кодов, преобразования в значения величин, формирования и печати выходных документов в соответствии с установленными требованиями.
Система ИС ППЗ-2 обеспечивает:
- запись в компьютер данных стендовых испытаний в режиме реального времени и преобразование их в значения величин, автоматический расчет параметров стендовых испытаний и печать выходных документов в соответствии с требованиями действующей нормативной, конструкторской и технологической документации;
- энергонезависимое хранение архивов параметров;
- сигнализацию при отказе компонентов измерительных каналов;
- при выполнении испытаний, параллельное формирование и вывод электрического сигнала в диапазоне (4-20) мА на дублирующий регистратор.
Идентификационные данные программного обеспечения системы ИС ППЗ-2 указаны в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения системы ИС
ППЗ-2
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Ввод данных огневых стендовых испытаний | ADAPTER2.EXE | v 02 | 5F0A4E05 | CRC32 |
| Многоканальный цифровой вольтметр | VOLTMTR2.EXE | v 02 | 83982F1A | CRC32 |
| Г радуировка измерительных каналов | GRADATR2.EXE | v 02 | 50F8F801 | CRC32 |
| Первичная обработка данных | DECODER.EXE | v 02 | 5B318C0A | CRC32 |
| Модуль интерфейса пользователя | INTERF2.TPU | v 02 | ACB30074 | CRC32 |
| Модуль общесистемных переменных | VARIAB2.TPU | v 02 | 0E018FAB | CRC32 |
Защита программного обеспечения системы ИС ППЗ-2 от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

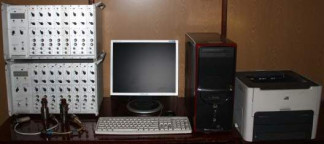

Внешний вид системы ИС ППЗ-2 представлен на рисунке 1.
Таблица 2 - Метрологические и технические характеристики системы ИС ППЗ-2
| Наименование характеристики | Значение (диапазон) |
| Верхние пределы измерения (в зависимости от датчика) - давления наименьший, МПа (кгс/см ) - давления наибольший, МПа (кгс/см ) - силы (тяги) наименьший, кН (кгс) - силы (тяги) наибольший, кН (кгс) | 1,0 (10) 150 (1500) 1,7 (170) 250 (25000) |
| Пределы допускаемой приведенной погрешности измерительных каналов давления и силы (тяги), % | ± 0,6 |
| Количество аналоговых входов (для подключения тензодатчиков давления и силы) | 16 |
| Количество аналоговых выходов (для подключения дублирующего регистратора) | 16 |
| Потребляемая мощность переменного напряжения 220 В, 50 Гц, Вт, не более: - компьютера с АЦП - ПСН 3 | 400 300 |
| Масса, кг, не более: - компьютера с АЦП - ПСН 3 | 8 12 |
| Условия эксплуатации: - датчиков - составных частей системы, кроме датчиков - температура окружающего воздуха, °С - относительная влажность при температуре 35 °С, % | в соотв. с ЭД 10 - 35 45 - 80 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Всего листов 5
Таблица 3 - Комплектность системы ИС ППЗ-2
| Наименование | К-во, шт | Примечание |
| Система ИС ППЗ-2 в составе: - тензодатчики давления и силы (тяги); - преобразователи системные нормализующие ПСН 3 СДАИ. 411539.025; - комплекс обработки данных стендовых испытаний А-00.674. | 16 2 1 | |
| Система измерительная многоканальная параметров стендовых испытаний ИС ППЗ-2. Руководство по эксплуатации А-1547 РЭ | 1 | |
| Система измерительная многоканальная параметров стендовых испытаний ИС ППЗ-2. Руководство оператора А-1547 РО | 1 | |
| Система измерительная многоканальная параметров стендовых испытаний ИС ППЗ-2. Паспорт А-1547 ПС | 1 | |
| Система измерительная многоканальная параметров стендовых испытаний ИС ППЗ-2. Методика поверки МП 34-221-2014 | 1 |
осуществляется по документу МП 34-221-2014 «Система измерительная многоканальная параметров стендовых испытаний ИС ППЗ-2. Методика поверки», утвержденному ФГУП «УНИИМ» в июне 2014 г.
Основные средства поверки:
- манометр грузопоршневой МП-60. Диапазон (0,2-60) кгс/см , КТ 0,2;
- манометр грузопоршневой МП-600. Диапазон (10-600) кгс/см , КТ 0,2;
- манометр грузопоршневой МП-2500. Диапазон (50-2500) кгс/см , КТ 0,2;
- динамометр электронный переносной АЦДС-2/1И-1. Диапазон (0,2-2) кН, относительная погрешность ± 0,2 %;
- динамометр электронный сжатия ДМС-2/0,5 МГ4. Диапазон (2-20) кН, относительная погрешность ± 0,12 %;
- динамометр электронный сжатия ДМС-20/0,5 МГ4. Диапазон (20-200) кН, относительная погрешность ± 0,12 %;
- динамометр электронный переносной АЦД/1С-500/5И-1. Диапазон (50-500) кН, относительная погрешность ± 0,2 %.
Методика измерений представлена в Руководстве по эксплуатации А-1547 РЭ.
Нормативные и технические документы, устанавливающие требования к системе ИС ППЗ-2
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Техническая документация ФКП «Пермский пороховой завод», г.Пермь.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Всего листов 5
