| Номер в госреестре | 58472-14 |
| Наименование СИ | Датчики маятниковые для вихретоковых датчиков |
| Обозначение типа СИ | PR 6470 |
| Изготовитель | "Epro GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики маятниковые PR 6470 для вихретоковых датчиков (далее - датчики) предназначены для бесконтактного измерения перемещений и расширения вала вращающегося машинного оборудования.
Принцип действия датчика основан на преобразовании линейного перемещения измерительной муфты, закрепленной на валу, в пропорциональный электрический сигнал.
В состав датчиков входят измерительная цепь, выполненная на базе преобразователя перемещений вихретокового серии PR64хх/... (Госреестр № 40057-14), и маятниковый рычаг, в головке которого закреплены магниты. Головка рычага находится в магнитном зацеплении с измерительной муфтой через воздушный зазор. При перемещении муфты рычаг отклоняется от начального положения, что приводит к изменению расстояния от пластины, закрепленной на рычаге, до торца вихретокового датчика и соответствующему изменению напряжения на выходе преобразователя вихретокового сигнала (конвертора). Вихретоковый датчик преобразователя PR64хх/... и маятниковый рычаг установлены внутри корпуса датчика, имеющего монтажную опорную плиту. Конвертор C0N0xx преобразователя PR64хх/... устанавливается вне корпуса датчика и соединяется с ним кабелем связи. Датчики PR 6470 выпускаются в трех исполнениях (тип 15, тип 30 и тип 60), различающихся диапазонами измерений перемещений и габаритными размерами.
Датчики пломбируются мастичной пломбой, закрывающей один из винтов боковой крышки. Нанесение знака поверки на датчик не предусматривается.

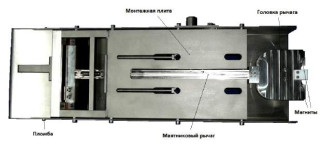

Внешний вид датчика маятникового PR 6470 для вихретоковых датчиков приведен на рисунке 1.
| Наименование характеристики | Значения характеристик по моделям | ||
| Тип 15 | Тип 30 | Тип 60 | |
| Абсолютный диапазон измерений перемещения, мм | от 0 до 15 | от 0 до 30 | от 0 до 60 |
| Диапазон измерений относительно точки нуля вала, мм | ±7,5 | ±15 | ±30 |
| Пределы допускаемой погрешности измерений перемещения, мм | ±0,375 | ±0,75 | ±1,5 |
| Номинальное значение чувствительности, В/мм | 1,067 | 0,533 | 0,267 |
| Допускаемое отклонение чувствительности от номинального значения, % | ±5 | ||
| Диапазон выходного напряжения, В | от минус 2 до минус 18 | ||
| Номинальное напряжение питания, В | минус 24 | ||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 365 113 65 | 365 113 65 | 630 195 80 |
| Масса, кг, не более | 4,0 | 4,0 | 12,0 |
| Климатические условия применения: - диапазон рабочих температур, °С | от минус 30 до 200 | от минус 30 до 300 | |
наносится печатным способом в левом верхнем углу титульного листа паспорта.
Датчик маятниковый PR 6470 для вихретоковых датчиков, в т.ч.:
1 экз.
1 экз. 1 экз. 1 экз. 1 экз. 1 экз.
- датчик вихретоковый PR 6423 (PR 6470 Тип 15) или PR 6424 или PR 6425 (PR 6470 Тип 30 и PR 6470 Тип 60)
- преобразователь вихретокового сигнала С0К0хх (модель по заказу)
Паспорт
Инструкция по эксплуатации Методика поверки
осуществляется в соответствии с документом МП 03-233-2014 «ГСИ. Датчики маятниковые PR 6470 для вихретоковых датчиков. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «УНИИМ» 13 августа 2014 года.
Перечень эталонов, применяемых при поверке:
- штангенциркуль ШЦ-11-250-0,05, диапазон (0-250) мм, Д ±0,05 мм;
- вольтметр цифровой постоянного напряжения (диапазон измерений напряжения от 0 до 30 В, относительная погрешность ±0,2 %).
При использовании датчиков применяется методика измерений, приведенная в разделе 4 инструкции по эксплуатации.
Нормативные и технические документы, распространяющиеся на датчики маятниковые PR 6470 для вихретоковых датчиков
1 Техническая документация «Epro GmbH», Германия.
Вне сферы государственного регулирования обеспечения единства измерений.
