Дуктилометры 20-2346, 20-2356, 58478-14

Назначение

Дуктилометры 20-2346, 20-2356 (далее - дуктилометры) предназначены для измерения длины, на которую может растянуться битум, залитый в специальную форму, раздвигаемую с постоянной скоростью при определении растяжимости и эластичности битумов и полимерби-тумных вяжущих.

Описание

Дуктилометры представляют собой стационарные средства измерений, состоящие из корпуса в виде ящика из нержавеющей стали с перемещаемой кареткой для одновременного размещения 4-х образцов. Каретка опирается на прецизионные направляющие и приводится в движение от шагового электродвигателя. Встроенный микропроцессорный блок управления с последовательным интерфейсом подключен к ПК. С помощью ПК осуществляется управление приводом с переменной скоростью подачи, а также измерение усилия и деформации.

Принцип действия основан на определении максимальной длины, на которую может растянуться без разрыва битум, залитый в специальную форму, раздвигаемую с постоянной скоростью при заданной температуре.

Усилие перемещения каретки измеряется встроенным датчиком.

Момент разрыва битумного образца отображает график «перемещение-усилие» на экране монитора.

Дуктилометры 20-2346, 20-2356 отличаются размерами корпуса.

Ограничение доступа к метрологически значимым узлам дуктилометров обеспечивается специальной конструкцией корпуса и встроенной панели управления.

Пломбирование дуктилометров производится на задней панели. На винты крепления наносится красная краска.

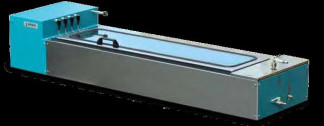

Внешний вид дуктилометра приведён на рисунке 1.

Программное обеспечение

Вынесенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла нагрузки, длины и скорости перемещения, инициировать выполнение измерительного цикла. ПО поставляется на CD-диске в виде инсталяционного модуля. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений в соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон перемещения каретки, мм:

-    дуктилометр 20-2346

от 0 до 1000; от 0 до 1470.

± 1; ± 2.

от 10 до 300.

± 1.

50 ± 2,5. 4.

-    дуктилометр 20-2356

Пределы допускаемой абсолютной погрешности измерений перемещения каретки, мм:

-    до 200 мм

-    свыше 200 мм

Диапазон усилия при растяжении, Н

Пределы допускаемой относительной погрешности измерений усилия при растяжении, %

Скорость растяжения, мм/мин

Количество одновременно растягиваемых образцов, шт

Габаритные размеры, мм, не более:

-    дуктилометр 20-2346

длина    1850;

ширина    500;

высота    380;

-    дуктилометр 20-2356

длина    2300;

ширина    500;

высота    380.

Масса, кг, не более:

-    дуктилометр 20-2346    85;

-    дуктилометр 20-2356    95.

Рабочие условия применения:

-    температура воздуха,°С    от 0 до 35;

-    относительная влажность воздуха, %    60 ± 15. Параметры электропитания:

-    напряжение, В    220±22;

-    частота, Гц от 50 до 60. Потребляемая мощность, кВ А, не более    0,5.

Знак утверждения типа

наносится на переднюю поверхность корпуса дуктилометров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    дуктилометр 20-2346 (20-2356)    1 шт.;

-    форма - «восьмерка» с боковыми вкладышами    1 шт.;

-    адаптер RS 232 USB    1 шт.;

-    персональный компьютер (в стандартный комплект поставки не входит)

-    программное обеспечение PROPRESS    1 шт.;

-    руководство по эксплуатации Ductility 20-23-01 РЭ    1 шт.;

-    методика поверки Ductility 20-23-01 МП    1 шт.

Поверка

осуществляется по документу Ductility 20-23-01 МП «Инструкция. Дуктилометры 20-2346, 20-2356. Методика поверки», утвержденному первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 24 апреля 2014 г.

Основные средства поверки:

-    линейка металлическая 0 - 500 мм с ц. д. 1 мм по ГОСТ 427-75;

-    секундомер механический СОСпр-2б-2-010 по ГОСТ 5072-79, регистрационный № 11519-11, пределы допускаемой абсолютной погрешности измерений времени ± 2 с;

-    динамометр электронный ТМ на растяжение, диапазон измерений от 0,1 до 1,0 кН, класс точности 1, пределы допускаемой относительной погрешности ± 0,24 % по ТУ 4273-06318217119-2006, регистрационный № 53968-13;

-    штангенциркуль ШЦ-11-250-0,1, диапазон измерений от 0 до 250 мм, класс точности 2, цена деления 0,1 мм по ГОСТ 166-89, регистрационный № 41094-09.

Сведения о методах измерений

1    «Дуктилометры 20-2346, 20-2356. Руководство по эксплуатации». Ductility 20-23-01

РЭ.

2    ГОСТ 11505-75 «Битумы нефтяные. Метод определения растяжимости».

Нормативные и технические документы, устанавливающие требования к дуктиломет-рам 20-2346, 20-2356

1    ГОСТ 11505-75 «Битумы нефтяные. Метод определения растяжимости».

2    ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений

силы.

3    ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

4    Техническая документация фирмы-изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленных продуктов и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
