| Номер в госреестре | 58479-14 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies", Малайзия (срок свидетельства: 25.09.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 26.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A (далее -осциллографы) предназначены для измерения амплитудных и временных параметров электрических и оптических сигналов, исследования формы сигнала по осциллографическим каналам.
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллограф выполнен в виде базового блока с подключаемыми модулями.
На передней панели осциллографа расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

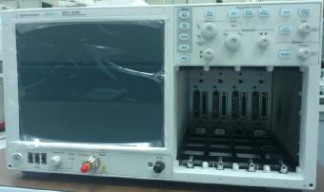

Внешний вид осциллографа и схема размещения наклеек от несанкционированного доступа приведены на рисунках 1 и 2.
Состав опций и аксессуаров в таблице 1
Рисунок 2 - Схема размещения наклеек от несанкционированного доступа
Таблица 2- Опции и аксессуары
| Название опций и аксессуаров | Описание |
| 86100D | Стробоскопический осциллограф |
| GPI | Установлена интерфейсная карта GPIB |
| GPN | Интерфейсная карта GPIB не установлена |
| 86100DC 090 | Съемный жесткий диск |
| 86105С | Модуль c оптическим каналом полосой 9ГГц и электрическим каналом полосой 20ГГц |
| 86105D | Модуль с оптическим каналом полосой 20ГГц и электрическим каналом полосой 35ГГц |
| 86115D | Модуль с оптическим каналом полосой 20ГГц |
| 002 | Два оптических канала |
| 004 | Четыре оптических канала |
| 86116С | Модуль с оптическим каналом и электрическим каналом полосой 80ГГц |
| 025 | Оптический канал полосой 40 ГГц |
| 040 | Оптический канал полосой 65 ГГц |
| 86112A | Двухканальный электрический модуль с полосой 20ГГц |
| HBV | Увеличение полосы до 30ГГц |
| 86117A | Двухканальный электрический модуль с полосой 50ГГц |
| 86118A | Двухканальный модуль с дистанционными электрическими каналами с полосой 70ГГц |
| 54754A | Модуль рефлектометра |
| 86107A | Модуль прецизионного опорного генератора |
| 83496B | Модуль восстановления тактового сигнала |
| 86108A | Двухканальный электрический модуль полосой 33 ГГц с встроенным прецизионным опорным генератором и схемой восстановления тактового сигнала |
| 001 | Два 3,5 мм подстроечных элемента для коррекции фазового сдвига |
| 400 | Дополнительный вход для восстановленного тактового сигнала |
| 86108B | Двухканальный электрический модуль полосой с встроенным прецизионным опорным генератором и схемой восстановления тактового сигнала |
| LBW | Полосы 35ГГц |
| Название опций и аксессуаров | Описание |
| HBV | Увеличение полосы до 50ГГц |
| 400 | Дополнительный вход для восстановленного тактового сигнала |
| PT2 | Два 2,4 мм подстроечных элемента для коррекции фазового сдвига |
| PT3 | Два 3,5 мм подстроечных элемента для коррекции фазового сдвига |
| N1045A | Модуль с дистанционными электрическими каналами с полосой 60 ГГц |
| 02F | Двухканальный порт, розетка |
| 02M | Двухканальный порт, вилка |
| 04F | Четырехканальный порт, розетка |
| 04M | Четырехканальный порт, вилка |
| N5477A | Адаптер для системы пробников InfmiiMax III |
| N1022B | Адаптер для системы пробников InfmiiMax |
Метрологически значимая часть программного обеспечения (ПО) осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
ПО встроенное, изменение метрологически значимой части ПО осциллографа невозможно физически.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные ПО осциллографов приведены в таблице 2.
Таблица 2
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентиф-кационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО для базового блока широкополосного осциллографа Infiniium DCA-X | 86100D Infiniium DCA-X Firmware Upgrade | Версия не ниже A.01.81.13 | - | MD5 |
Основные метрологические и технические характеристики осциллографов приведены в таблицах 3 - 4.
Таблица 3 - Основные технические характеристики_
| Наименование характеристики | Значение |
| Базовый блок 86100D | |
| Значения коэффициентов развертки: - минимальное - максимальное | 2 пс/дел (с модулем 86107А: 500 фс) 1 с/дел |
| Установка времени задержки: - минимальное - максимальное | 24 нс 1000 ' коэффициент развертки ' 10 или 10 с, зависит что меньше | ||||
| Пределы допускаемой абсолютной погрешности измерения временных интервалов с помощью курсоров | (1 пс + 0,01 ' полученное значение временного интервала1) или 8 пс, зависит что меньше | ||||
| Разрешающая способность по вертикали, бит | 14 (при усреднении 16) или при использовании модуля N1045 | ||||
| 1 - максимальная задержка устанавливается 100 нс и значение временного интервала не должно превышать (28 + N ' 4), где N=0, 1, 2, 3.18 | |||||
| Синхронизация | |||||
| Опция STR (стандартная синхронизация) | Опция ETR (расширенная синхронизация) | ||||
| Источники запуска | Любой канал, вход внешнего запуска | ||||
| Полоса пропускания для внешнего запуска | от 0 до 3,2 ГГц | ||||
| Полоса пропускания для внешнего запуска с делителем | - | от 3 до 13 ГГц | |||
| Чувствительность (синусоидальный сигнал) от 50 МГц до 8 ГГц от 80 до 13 ГГц от 13 до 15 ГГц | 200 мВ (или импульс длительностью 200 пс) | 200 мВ 400 мВ 600 мВ | |||
| Регулировка уровня | ± 1 В | По переменному току | |||
| Максимальный уровень входного сигнала | ± 1 В | ||||
| Входное сопротивление | 50 Ом | ||||
| Джиттер средний максимальный | не боле е (1,0 пс (СКЗ) +5 ' 10-5' время установленной задержки)2 1,5 пс (СКЗ) + 5 ' 10-5 ' время установленной задержки)2 | 1,2 пс для время установленной задержки не более 100 нс3 1,7 пс для время установленной задержки не более 100 нс3 | |||
| 2 - измерения проводятся при частоте 2,5 ГГц при установленном оптимальном уровне сигнала - скорость нарастания более 2 В/нс | |||||
| Наименование характеристики | Значение | ||||
| Модуль 86107А-модуль прецизионной опорной частоты | |||||
| Модуль 86107А с опцией 010 | Модуль 86107А с опцией 020 | Модуль 86107А с опцией 040 | |||
| Полоса пропускания синхронизации | от 2 до 15 ГГц | от 2,4 до 25 ГГц | От 2,4 до 48 ГГц | ||
| Модуль 86107А-модуль прецизионной опорной частоты | ||||||
| Модуль 86107А Модуль 86107А с с опцией 010 опцией 020 | Модуль 86107А с опцией 040 | |||||
| Уровень входного сигнала | от 0,5 до 1,0 В (амплитудное значение) | |||||
| Диапазон смещения напряжения постоянного тока | ± 200 мВ (для модуля 86107А с опцией 020 с модулем 11742А рекомендуется смещения напряжения постоянного тока более 200 мВ) | |||||
| Требуемое отношение сигнал/шум | >200:1 | |||||
| Входное сопротивление | 50 Q | |||||
| Максимальный диапазон смещения напряжения постоянного тока | ± 200 мВ | |||||
| Максимальный джиттер, не более, фс -внутренний опорный 4 источник частоты -внутренний опорный источник частоты | 90 100 | 90 100 | 70 100 | |||
| 4 - измерения проводятся при максимальном уровне входного сигнала (800 мВ) | ||||||
| Разрешающая способность по горизонтали, пс/дел - с улучшенными характеристиками развертки - без улучшенных характеристик развертки | 0,5 2 | 0,5 2 | 0,5 2 | |||
| Одномодовые и многомодовые оптические и электрические модули | ||||||
| Модуль 86105С | Модуль 86105D | Модуль 86105D с опциями 002,102,142 | Модуль 86105D с опциями 004,104,144 | |||
| Оптические характеристики | ||||||
| Полоса пропускания при отсутствии фильтрации | 8,5 ГГц | 20 ГГц | 20 ГГц | 20 ГГц | ||
| Диапазон длин волн | от 750 до 1650 нм | от 750 до 1650 нм | от 750 до 1650 нм | от 750 до 1650 нм | ||
| Калиброванные длины волн | 850 нм/1310 нм/1550 нм (±20 нм) | 850 нм/1310 нм/ 1550 нм | 850 нм/1310 нм/ 1550 нм | 850 нм/1310 нм/ 1550 нм | ||
| Наименование характеристики | Значение | |||
| Одномодовые и многомодовые оптические и электрические модули | ||||
| Модуль 86105С | Модуль 86105D | Модуль 86105D с опциями 002,102,142 | Модуль 86105D с опциями 004,104,144 | |
| Оптическая чувствительность | 850 нм: < 2,666 Гбит/с: минус 20 дБм; от 2,666 Гбит/с до 4,25 Гбит/с: минус 19 дБм; от 4,25 Гбит/с до 11.3 Гбит/с: минус 16 дБм; 1310 нм/1550нм: < 2,666 Гбит/с: минус 21 дБм; от 2,666 Гбит/с до 4,25 Гбит/с: минус 20 дБм; от 4,25 Гбит/с до 11.3 Гбит/с: минус 17 дБм | 850 нм: от 8,5 до 11.3 Гбит/с: минус 9 дБм; 14.025 Гбит/с: минус 6 дБм; 1310 нм/1550нм: от 8,5 до 11.3 Гбит/с: минус 12 дБм; 14.025 Гбит/с: минус 9 дБм | 850 нм: от 8,5 до 11.3 Гбит/с: минус 9 дБм; 14.025 Гбит/с: минус 6 дБм; 1310 / 1550нм: от 8,5 до 11.3 Гбит/с: минус 12 дБм; 14.025 Гбит/с: минус 9 дБм | 850 нм: от 8,5 до 11,3 Гбит/с: минус 8дБм; 14.025 Гбит/с: минус 5дБм; 1310 нм/ 1550 нм: от 8,5 до 11,3 Гбит/с: минус 11 дБм; 14.025 Гбит/с: минус 8 дБм |
| Время нарастания (от 10% до 90%) | 56 пс | 24 пс | 24 пс | 24 пс |
| Среднеквадратическ ое значение шума, среднее | 850 нм: < 2,666 Гбит/с: 1.3 мкВт; от 2,666 до 4.25 Гбит/с: 1.5 мкВт; от 4,25 до 11.3 Гбит/с: 2.5 мкВт; 1310 нм/1550 нм: < 2,666 Гбит/с: 0,8 мкВт; от 2,666 до 4.25 Гбит/с: 1,0 мкВт; от 4,25 до 11.3 Гбит/с: 1.4 мкВт | 850 нм: от 8,5 до 11.3 Гбит/с: 10 мкВт; 14.025 Гбит/с: 16 мкВт; 1310 нм/1550 нм: от 8,5 до 11.3 Гбит/с: 5 мкВт; 14.025 Гбит/с: 8 мкВт | 850 нм: от 8,5 до 11,3 Гбит/с: 10 мкВт; 14.025 Гбит/с: 16 мкВт; 1310 нм/ 1550 нм: от 8,5 до 11,3 Гбит/с: 5 мкВт; 14.025 Гбит/с: 8 мкВт | 850 нм: от 8,5 до 11,3 Гбит/с: 12 мкВт; 14.025 Гбит/с: 20 мкВт; 1310 нм/ 1550 нм: от 8,5 до 11,3 Гбит/с: 6 мкВт; 14.025 Гбит/с: 10 мкВт |
| Наименование характеристики | Значение | |||
| Максимальное | 850 нм: < 2,666 Гбит/с: 2.0 мкВт; от 2,666 Гбит/с до 4,25 Гбит/с: 2.5 мкВт; от 4,25 Гбит/с до 11,3 Гбит/с: 4.0 мкВт; 1310 нм/1550нм: < 2,666 Гбит/с: 1,3 мкВт; от 2,666 Гбит/с до 4,25 Гбит/с: 1.5 мкВт; от 4,25 Гбит/с до 11,3 Гбит/с: 2.5 мкВт | 850 нм: от 8,5 до 11.3 Гбит/с: 12 мкВт; 14.025 Гбит/с: 24 мкВт 1310/1550 нм: от 8,5 до 11.3 Гбит/с: 7 мкВт; 14.025 Гбит/с: 12 мкВт | 850 нм: от 8,5 до 11.3 Гбит/с: 12 мкВт; 14.025 Гбит/с: 24 мкВт 1310/1550 нм: от 8,5 до 11.3 Гбит/с: 7 мкВт; 14.025 Гбит/с: 12 мкВт | 850 нм: от 8,5 до 11.3 Гбит/с: 14 мкВт; 14.025 Гбит/с: 30 мкВт 1310/1550 нм: от 8,5 до 11.3 Гбит/с: 8,5 мкВт; 14.025 Гбит/с: 14 мкВт |
| Коэффициент масштабирования (на деление), мкВт - минимальный - максимальный | 2 100 | 20 500 | 20 500 | 20 500 |
| Погрешность измерения уровня незатухающего сигнала (по одиночному маркеру, в пределах рабочего диапазона датчика средней мощности) | Одномодовый: ±25 мкВт ±3% Многомодовый: ±25 мкВт ±10% | Одномодовый: ±25 мкВт ±(2% (8/10 Гбит/с), 4% (14 Гбит/с), 6% без фильтра) Многомодовый: ±25 мкВт ±10% | Одномодовый: ±25 мкВт ±(2% (8/10 Гбит/с), 4% (14 Гбит/с), 6% без фильтра) Многомодовый: ±25 мкВт ±10% | Одномодовый: ±25 мкВт ±(2% (8/10 Гбит/с), 4% (14 Гбит/с), 6% без фильтра) Многомодовый: ±25 мкВт ±10% |
| Пределы смещения непрерывного сигнала (на уровне двух делений от нижней границы экрана) | от 0,2 мкВт до минус 0,6 мкВт | 1 мкВт/ минус 3 мкВт | 1 мкВт/ минус 3 мкВт | 1 мкВт/ минус 3 мкВт |
| Датчик средней мощности (нормированный рабочий диапазон) | от минус 30 до 0 дБм | от минус 30 до 3 дБм | от минус 30 до 3 дБм | от минус 30 до 3 дБм |
| Погрешность датчика средней мощности (одномодовый) | ±5% ±200 нВт ±погрешность разъема | ± 5%±200 нВт ±погрешность разъема | ±5% ±100 нВт ±погрешность разъема (от 20 до 30 °C) | ± 5%±200 нВт ±погрешность разъема |
| Наименование | Значение | |||
| характеристики | ||||
| Погрешность | ±10% ±200 нВт | ± 5% ±200 нВт | ± 5% ±200 нВт | ± 5% ±200 нВт |
| датчика средней | ±погрешность | ±погрешность | ±погрешность | ±погрешность |
| мощности (многомодовый (среднее.)) | разъема | разъема | разъема | разъема |
| Погрешность после | ±3% ±200 нВт | ±2% ±100 нВт | ±2% ±100 нВт | ±2% ±100 нВт |
| калибровки | ±погрешность | ±погрешность | ±погрешность | ±погрешность |
| (одномодовый) | измерителя | измерителя | измерителя | измерителя |
| (отклонение | мощности | мощности | мощности | мощности |
| температуры < 5 °C) | ||||
| Погрешность после | ±10% ±200 нВт | ±10% ±200 нВт | ±10% ±200 нВт | ±10% ±200 нВт |
| калибровки | ±погрешность | ±погрешность | ±погрешность | ±погрешность |
| (многомодовый | измерителя | измерителя | измерителя | измерителя |
| (среднее)) | мощности | мощности | мощности | мощности |
| (отклонение | ||||
| температуры < 5 °C) | ||||
| Максимально | 0,5 мВт | 5 мВт | 5 мВт | 5 мВт |
| допустимое | (минус 3 дБм) | (7 дБм) | (7 дБм) | (7 дБм) |
| значение средней | ||||
| мощности | ||||
| Максимально | 5 мВт | 10 мВт | 10 мВт | 10 мВт |
| допустимое | (7 дБм) | (10 дБм) | (10 дБм) | (10 дБм) |
| значение пиковой | ||||
| мощности | ||||
| Диаметр | 62,5/125 мкм | 62,5/125 мкм, | 62,5/125 мкм, | 62,5/125 мкм, |
| волоконно- | разъем, | разъем, | разъем, | |
| оптического входа | выбираемый | выбираемый | выбираемый | |
| пользователем | пользователем | пользователем | ||
| Потери на обратное | 850 нм: > 13 дБ; | одномодовый: | одномодовый: | одномодовый: |
| рассеяние (разъем | 1310/1550 нм: > | 27 дБ; | 27 дБ; | 27 дБ; |
| HMS-10, | 24 дБ | многомодовый: | многомодовый: | многомодовый: |
| полностью | 14 дБ | 14 дБ | 14 дБ | |
| заполненный | ||||
| оптоволокном) | ||||
| Электрические характеристики | ||||
| Полоса пропускания | 12,4 и 20 ГГц | 25 и 35 ГГц | ||
| Время нарастания/ спада, пс (от 10% до | 28,5 (для 12,4 ГГц) | 14 (для 25 ГГц) 10 (для 35 ГГц) | ||
| 90%) | 17,5 (для 20 ГГц) | |||
| Среднеквадратическ ое значение | 0,25 (для 12,4 ГГц) | 0,25 (для 25 ГГц) | ||
| собственных шумов, мВ | 0,5 (для 20 ГГц) | 0,5 (для 35 ГГц) | ||
| Максимальное | 0,5 (для | 0,5 (для 25 ГГц) | ||
| среднеквадратическ ое значение | 12,4 ГГц) 1 (для 20 ГГц) | 1 (для 35 ГГц) | ||
| собственных шумов, | ||||
| мВ | ||||
| Наименование характеристики | Значение | ||||
| Диапазон коэффициентов отклонения КотКл | От 1 мВ/дел до 100 мВ/дел | ||||
| Входной динамический диапазон(относитель но смещения) | ± 400 мВ | ||||
| Диапазон установки напряжения смещения Цсмещ | ± 500 мВ (относительно центра экрана) | ||||
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока | ± 0,015 • Цсметтт +0,004' 8[дел] ' Коткл [В/дел] + 2 мВ (для 12,4 ГГц;) ± 0,03 • Цсметтт +0,004' 8[дел] ' Коткл [В/дел] + 2 мВ (для 20 ГГц) | ||||
| Максимальное значение входного напряжения | ± 2 В (+16 дБм) | ||||
| Входное сопротивление | 50 Ом | ||||
| Отражение (время нарастания 30 пс) | 5% | ||||
| Широкополосный одномодовый оптический и электрические модули | |||||
| Оптические характеристики | |||||
| Модуль 86116C с опцией 025 | Модуль 86116C с опцией 041 | ||||
| Полоса пропускания при отсутствии фильтрации | 45 ГГц | 65 ГГц | |||
| Диапазон длин волн | от 1300 нм до 1620 нм | ||||
| Калиброванные длины волн | 1310 нм/1550 нм | ||||
| Оптическая чувствитель ность | 1310 нм | минус 9 дБм (17 Гбит/с) минус 8 дБм (25,8 Гбит/с) минус 7 дБм (27,7 Гбит/с) | минус 3 дБм (39,8/43,0 Гбит/с) | ||
| 1550 нм | минус 10 дБм (17 Гбит/с) минус 9 дБм (25,8 Гбит/с) минус 8 дБм (27,7 Гбит/с) | минус 5 дБм (39,8/43,0 Гбит/с) | |||
| Время нарастания (от 10% до 90%) | 7,4 пс (FWHM) | ||
| Среднеква дратическо е значение шума | 1310 нм | 13 мкВт (17 Гбит/с) 17 мкВт (25,8 Гбит/с) 20 мкВт (27,7 Гбит/с) 60 мкВт (40 ГГц) | 54 мкВт (39,8/43,0 Гбит/с) 75 мкВт (55 ГГц) 105 мкВт (60 ГГц) 187 мкВт (65 ГГц) |
| 1550 нм | 10 мкВт (17 Гбит/с) 12 мкВт (25,8 Гбит/с) 14 мкВт (27,7 Гбит/с) 40 мкВт (40 ГГц) | 36 мкВт (39,8/43,0 Гбит/с) 50 мкВт (55 ГГц) 70 мкВт (60 ГГц) 125 мкВт (65 ГГц) | |
| Максималь ное среднеквад ратическое значение шума | 1310 нм | 18 мкВт (17 Гбит/с) 20 мкВт (25,8 Гбит/с) 30 мкВт (27,7 Гбит/с) 120 мкВт (40 ГГц) | 102 мкВт (39,8/43,0 Гбит/с) 127 мкВт (55 ГГц) 225 мкВт (60 ГГц) 300 мкВт (65 ГГц) |
| 1550 нм | 15 мкВт (17 Гбит/с) 18 мкВт (25,8 Гбит/с) 21 мкВт (27,7 Гбит/с) 80 мкВт (40 ГГц) | 68 мкВт (39,8/43,0 Гбит/с) 85 мкВт (55 ГГц) 150 мкВт (60 ГГц) 200 мкВт (65 ГГц) | |
| Коэффициент масштабирования (на деление) минимальный максимальный | 200 мкВт 5 мВт | ||
| Погрешность измерения уровня незатухающего сигнала (по одиночному маркеру, в пределах рабочего диапазона датчика средней мощности) | ±150 мкВт ± 4% (показание - смещение в канале) | ||
| Пределы смещения непрерывного сигнала (на уровне двух делений от нижней границы экрана) | от +8 мВт до минус 12 мВт | ||
| Датчик средней мощности (нормированный рабочий диапазон) | от минус 23 дБм до 9 дБм | ||
| Погрешность датчика после заводской калибровки | ±5% ±100 нВт ±погрешность разъема, от 20 до 30 °С | ||
| Погрешность датчика после пользовательской калибровки | ±2% ±100 нВт ±погрешность измерителя мощности, отклонение температуры < 5 °С | ||
| Наименование характеристики | Значение | |
| Максимально допустимое значение средней мощности | 10 мВт (+10 дБм) | |
| Максимально допустимое значение пиковой мощности | 50 мВт (+17 дБм) | |
| Диаметр волоконнооптического входа | 9/125 мкм, разъем, выбираемый пользователем | |
| Потери на обратное рассеяние (разъем HMS-10, полностью заполненный оптоволокном) | 20 дБ | |
| Электрические характеристики | ||
| Полоса пропускания | 30, 50 и 80 ГГц | |
| Время нарастания/ спада, пс (от 10% до 90%) | 6.4 (для 55 ГГц) 4.4 (для 80 ГГц) | |
| Среднеквадратическое значение собственных шумов, мВ | 0,5 (для 30 ГГц) 0,6 (для 55 ГГц) 1,1 (для 80 ГГц) | |
| Максимальное среднеквадратическое значение собственных шумов, мВ | 0,8 (для 30 ГГц) 1.1 (для 55 ГГц) 2.2 (для 80 ГГц) | |
| Диапазон коэффициентов отклонения Коткл | От 2 мВ/дел до 100 мВ/дел | |
| Диапазон установки напряжения смещения Цсмещ | ± 500 мВ (относительно центра экрана) | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока | ± 0,02 ' Ucmfjtt ±0,004' 8[дел] ' Коткл [В/дел] ± 3 мВ | |
| Входной динамический диапазон (относительно смещения) | ± 400 мВ | |
| Максимальное значение входного напряжения | ± 2 В (+16 дБм) | |
| Входное сопротивление | 50 Ом | |
| Отражение (время нарастания 30 пс) | 10 % ( от 0 до 70 ГГц) 20 % ( от 70 до 100 ГГц) | |
| Двойные электрические модули | ||
| Модуль 86112А | Модуль 54754А | |
| Полоса пропускания | 12,4 и 20 ГГц (с опцией 86112-HBW расширение диапазона до 30 ГГц) | 12,4 и 18 ГГц |
| Время нарастания/ спада, пс (от 10% до 90%) | 28,2 (для 12,4 ГГц) 17,5 (для 20 ГГц) | 28,2 (для 12,4 ГГц) 19,4 (для 18 ГГц) |
| Наименование характеристики | Значение | |
| Среднеквадратическое значение собственных шумов, мВ | 0,25 (для 12,4 ГГц) 0,5 (для 20 ГГц) | 0,25 (для 12,4 ГГц) 0,5 (для 18 ГГц) |
| Максимальное среднеквадратическое значение собственных шумов, мВ | 0,5 (для 12,4 ГГц) 1 (для 20 ГГц) | 0,5 (для 12,4 ГГц) 1 (для 18 ГГц) |
| Двойные электрические модули | ||
| Модуль 86112А | Модуль 54754А | |
| Диапазон коэффициентов отклонения КОТКл | От 1 мВ/дел до 100 мВ/дел | |
| Входной динамический диапазон (относительно смещения) | ± 400 мВ | |
| Диапазон установки напряжения смещения UcMFT | ± 500 мВ (относительно центра экрана) | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока | ± 0,015 ' Ucmfttt ±0,004 8[дел] ' Коткл [В/дел] ± 2 мВ (для 12,4 ГГц) ± 0,03 • Uc.mf.ttt ±0,004 8[дел] Коткл [В/дел] ± 2 мВ (для 20 ГГц) | ± 0,006 Ucmfttt ±0,004 •8[дел] • Коткл [В/дел] ± 2 мВ (для 12,4 ГГц) ± 0,012 • Ucmft ±0,004. 8[дел] • Коткл [В/дел] ± 2 мВ (для 18 ГГц) |
| Максимальное значение входного напряжения | ± 2 В (+16 дБм) | |
| Входное сопротивление | 50 Ом | |
| Отражение (время нарастания 30 пс) | 5% | |
| Модуль 86112А | Модуль 54754А | |
| Полоса пропускания | 30 и 50 ГГц | 50 и 70 ГГц |
| Время нарастания/ спада, пс (от 10% до 90%) | 11,7 (для 30 ГГц) 7 (для 50 ГГц) | |
| Среднеквадратическое значение собственных шумов, мВ | 0,4 (для 30 ГГц) 0,6 (для 50 ГГц) | 0,7 (для 50 ГГц) 1,3 (для 70 ГГц) |
| Максимальное среднеквадратическое значение собственных шумов, мВ | 0,7 (для 30 ГГц) 1,0 (для 50 ГГц) | 1,8 (для 50 ГГц) 2,5 (для 70 ГГц) |
| Диапазон коэффициентов отклонения Кожл | От 1 мВ/дел до 100 мВ/дел | |
| Входной динамический диапазон (относительно смещения) | ± 400 мВ | |
| Диапазон установки напряжения смещения Цсмещ | ± 500 мВ (относительно центра экрана) | |
| Наименование характеристики | Значение | |||
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока | ± 0,012 ■ Ucmfttt ±0,004' 8[дел] ' Коткл [В/дел] ± 2 мВ (для 30 ГГц) ± 0,02 ' исМЕЩ ±0,004' 8[дел] ' Коткл [В/дел] ± 2 мВ (для 50 ГГц) | ± 0,02 ' Ucmfttt ±0,004' 8[дел] ' Коткл [В/дел] ± 2 мВ (для 50 ГГц) ± 0,04 ' Ucmfttt ±0,004' 8[дел] ' Коткл [В/дел] ± 2 мВ (для 70 ГГц) | ||
| Модуль 86112А | Модуль 54754А | |||
| Максимальное значение входного напряжения | ± 2 В (+16 дБм) | |||
| Входное сопротивление | 50 Ом | |||
| Отражение (время нарастания 30 пс) | 5% | 20% | ||
| Модуль 86108А | Модуль 86108В - LBW | Модуль 86108В - HBW | ||
| Полоса пропускания (низкая/высокая)5 | 16 и 32 ГГц | 20 и 35 ГГц | 35 и 50 ГГц | |
| Время нарастания/ спада, пс (от 10% до 90%) | 10 | 7 | ||
| Среднеквадратическое значение собственных шумов, мкВ, (низкая/высокая)5 | 240/420 | 300/500 | 600/750 | |
| Максимальное среднеквадратическое значение собственных шумов, мкВ (низкая/высокая)5 | 350/700 | 350/700 | 800/980 | |
| Диапазон коэффициентов отклонения КотКл | От 2 мВ/дел до 100 мВ/дел | От 1 мВ/дел до 140 мВ/дел | ||
| Входной динамический диапазон (относительно смещения) | ± 400 мВ | ± 560 мВ | ||
| Диапазон установки напряжения смещения UrMF.m (относительно центра экрана) | ± 500 мВ | ± 700 мВ | ||
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока | ± 0,015 х исМЕЩ ±0,007х 8[дел] х Коткл [В/дел] ± 2 мВ (для 16 ГГц) ± 0,03 х Uc.iuf.ttt ±0,007 х 8[дел] х Коткл [В/дел] ± 2 мВ (для 32 ГГц) | |||
| Максимальное значение входного напряжения | ± 2 В (+16 дБм) | ± 2,5 В (+18 дБм) | ||
| Входное сопротивление | 50 Ом | |||
| Отражение (время нарастания 30 пс) | 5% | |||
| 5 - настройки полосы пропускания | ||||
| Наименование характеристики | Значение | |||
| Модуль N1045A | ||||
| Количество каналов | 2 4 | |||
| Полоса пропускания | 20/35/45/60 ГГц | |||
| Время нарастания/ спада, пс (от 10% до 90%) | 17,5/10/7,8/5,8 | |||
| Среднеквадратическое значение собственных шумов, мкВ | 275/425/500/750 | |||
| Максимальное среднеквадратическое значение собственных шумов, мкВ | 950 (при 60 ГГц) | |||
| Модуль N1045A | ||||
| Диапазон коэффициентов отклонения Коткл | От 1 мВ/дел до 100 мВ/дел | |||
| Входной динамический диапазон | ± 400 мВ (относительно смещения) | |||
| Диапазон установки напряжения смещения Цг.мкттт | ± 500 мВ (относительно центра экрана) | |||
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока | ± 0,04 ' исМЕЩ ±0,004' 8[дел] ' Коткл [В/дел] ± 2 мВ (для 60 ГГц) | |||
| Максимальное значение входного напряжения | ± 2 В (+16 дБм) | |||
| Входное сопротивление | 50 Ом | |||
| Отражение (время нарастания 30 пс) | 20% | |||
| Модуль восстановления тактового сигнала | ||||
| Модуль 86108А | Модуль 86108B-216 | Модуль 86108B-232 | ||
| Пределы допускаемой абсолютной погрешности опорного генератора | ± 10 mmp | |||
| Диапазон входных данных, Гбит/с | от 0,05 до 14,2 | от 0,05 до 16 | от 0,05 до 32 | |
| Диапазон частот опорных частот, ГГц | от 0,025 до 6,75 | от 0,025 до 8 | от 0,025 до 16 | |
| Минимальный входной уровень для синхронизации | 175 мВ (ампл) | |||
| Джиттер петли обратной связи для восстановления синхронизации, не более | 500фс для 2 Гбит/с 400фс для 5 и10 Гбит/с | 350фс для <2 Гбит/с 300фс для >2 Гбит/с | ||
| Регулируемый диапазон частот обратной связи для восстановления синхронизации, МГц | от 0,015 до 10 | От 0,015 до 20 | ||
| Модуль 83496В-100 | Модуль 83496В-101 | |||
| Тип каналов | Дифференциальный и несимметричный электрический | Дифференциальный и несимметричный электрический; одномодовый и многомодовый оптический | ||
| Диапазон входных данных | от 50 Мбит/с до 7,1 Гбит/с: стандартное исполнение от 50 Мбит/с до 14,2 Гбит/с: опция 200 от 7,1 до 14,2 Гбит/с: опция 201 | |||
| Наименование характеристики | Значение | |
| Модуль 83496В-100 | Модуль 83496В-101 | |
| Минимальный входной сигнал -электрический -оптический | 150 мВ | 150 мВ Одномодовый режим минус 11 дБм от 50 Мбит/с до 11,4 Гбит/с минус 8дБм 11,4 Гбит/с минус 12 дБм от 7,1 до 11,4 Гбит/с (без опции 200) минус 14 дБм от 1 до 7,1 Гбит/с минус 15 дБм от 50 Мбит/с до 1 Гбит/с Многомодовый режим 1310нм минус 10 дБм от 50 Мбит/с до 11,4 Гбит/с минус 7дБм 11,4 Гбит/с минус 11 дБм от 7,1 до 11,4 Гбит/с (без опции 200) минус 13 дБм от 1 до 7,1 Гбит/с минус 14 дБм от 50 Мбит/с до 1 Гбит/с Многомодовый режим 850нм минус 8 дБм от 50 Мбит/с до 11,4 Гбит/с минус 7дБм 11,4 Гбит/с минус 9 дБм от 7,1 до 11,4 Гбит/с (без опции 200) минус 11 дБм от 1 до 7,1 Гбит/с минус 12 дБм от 50 Мбит/с до 1 Гбит/с |
| Выходное напряжение восстановленного сигнала на передней панели | от 220 мВ до 1 В | |
| Нормальные условия эксплуатации | Температура: (23±5) 0С Относительная влажность воздуха: (30-80) % Атмосферное давление: (84-106) кПа |
| Рабочие условия эксплуатации | Температура: (от +10 до +40) 0С Относительная влажность воздуха: не более 90 % |
| Хранение/транспортирование | Температура: (-40.. .+65) 0С тносительная влажность воздуха: не более 90 % |
| Геометрические размеры: ширинах высотахглубина (без креплений и разъёмов) | 221x426x530 мм |
| Масса, кг | 20,5(блока базового без модулей) |
| Напряжение и частота сети электропитания | При частоте 50/60/400 Гц от 100 до 120 В При частоте 50/60 Гц от 220 до 240 В |
| Потребляемая мощность, не более | 700 Вт (блока базового) |
Знак утверждения типа наносится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Комплект поставки приведен в таблице 14. Таблица 14
| Наименование | Количество |
| 1. Осциллограф 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A | 1 шт. |
| 2. Компакт-диск (с PDF файлом руководства по эксплуатации) | 1 шт. |
| 3. Футляр (для хранения и транспортировки прибора) - 9600CASE | 1 шт. |
| 4. Шнур питания | 1 шт. |
| 5. Руководство по эксплуатации | 1 экз. |
| 6. Методика поверки. 651-13-44 МП | 1 экз. |
осуществляется по документу 651-13-44МП «Инструкция. Осциллограф 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июле 2014 г.
Основные средства поверки:
Генератор сигналов E8257D (опция 567) (№ 53941-13): диапазон частот от 250 кГц
до 67 ГГц, пределы допускаемой относительной погрешности установки частоты
8
± 7,5 •10 ; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ Ваттметр N1914A (№ 57386-14) с измерительными преобразователями N8485A, N8487A, N8488A частота преобразования до 67 ГГц; диапазон измерений уровня мощности от минус 35 до 23 дБ/мВт
Частотомер электронно-счетный 53132А (№ 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6
Мультиметр Agilent 3458A (№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности:
± (1,5-10-6D+0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений Аппаратура измерительная оптическая РЭСМ-ВС (№ 53277-13)
Анализатор цифровых сетей ANT-20 (№ 15963-07)
Программируемый оптический аттенюатор FVA-600 (№ 48501-11)
Система измерительная оптическая FTB-400 с модулем FTB-3932 (№ 29066-07) Делитель мощности Agilent 11667C (с опцией H65): диапазон частот от 0 до 67 ГГц, диапазон уровней мощности входного сигнала от 0 до 27 дБ/мВт
Осциллограф 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к
осциллографам 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
ООО «Аджилент Текнолоджиз»
Юридический (почтовый) адрес: 113054, г. Москва, Космодамианская наб., 52 стр. 1 Телефон: (495) 797-39-00, факс: (495) 797-39-01.
| Зарегистрировано поверок | 22 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
