| Номер в госреестре | 58480-14 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | ZOND-UST |
| Изготовитель | Общество с ограниченной ответственностью «Ультразвуковые технологии ВЭК» (ООО «Ультразвуковые технологии ВЭК»), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые ZOND-UST (далее - счетчики) предназначены для измерений объема при рабочих условиях природного газа с физико-химическими показателями по ГОСТ 5542-87, свободного нефтяного газа, воздуха, азота и других неагрессивных газов.
Принцип действия счетчиков основан на измерении разности между временем прохождения ультразвуковых импульсов по направлению потока газа и против него. По разности времени прохождения ультразвуковых импульсов счетчики определяют скорость проходящего газа и объемный расход.
Счетчики состоят из корпуса с наклонным расположением электроакустических преобразователей и установленного на нем измерительно-вычислительного блока с индикатором, клавиатурой и разъемами для подключения внешних устройств. В счетчиках с диаметром условного прохода от 80 до 100 мм для измерения объема используется три акустических канала, а в счетчиках с диаметром условного прохода от 150 до 300 мм -четыре акустических канала.
Счетчики выпускаются двух исполнений:
- в корпусе счетчика предусмотрены места установки преобразователей давления и температуры (исполнение A);
- в корпусе счетчика предусмотрено место установки преобразователя давления, преобразователь температуры устанавливается на прямом участке (исполнение B).
Измерительно-вычислительный блок счетчиков выполняет следующие функции:
- формирование управляющих сигналов, которые синхронизируют работу счетчика;
- посылку импульсов от электроакустических преобразователей;
- коммутацию, прием и усиление сигналов от электроакустических преобразователей;
- измерение временных интервалов;
- вычисление объема;
- хранение и индикацию введенных параметров, результатов измерений и вычислений;
- передачу измеренной информации по импульсному выходу и цифровому интерфейсу;
- защиту от несанкционированного доступа.
При установке счетчиков на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Длины прямолинейных участков до и после места установки счетчиков указаны в руководстве по эксплуатации.

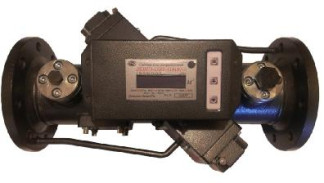

Рисунок 1 - Внешний вид счетчиков
Счетчики имеют встроенное программное обеспечение (далее - ПО). ПО счетчиков имеет уровень защиты «С» по МИ 3286-2010. Защита ПО счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля). Возможность внесения преднамеренных и непреднамеренных изменений в ПО счетчиков исключается наличием в счетчиках функции определения целостности ПО и ограничением свободного доступа к цифровым интерфейсам связи.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО счетчиков | ZOND-UST | 2.2.1.095 | Рассчитывается для каждого счетчика отдельно и записывается в формуляр счетчика | CRC-16 |
Метрологические и технические характеристики, в том числе показатели точности, счетчиков представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диаметр условного прохода, мм | От 80 до 300 |
| Диапазон измерений объемного расхода, м3/ч | От 1,6 до 65001) |
| Температура измеряемой среды, °С | От минус 30 до плюс 50 |
| Давление измеряемой среды, МПа | От атмосферного до 1,6 |
| Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях, %: — от 0,05 Qmax до Qmax ) — от Qmin ) до 0,05 Qmax | ±1 ±2 |
| Выходной сигнал | Импульсный (с частотой до 2 Гц) |
| Цифровой интерфейс связи | RS-485 |
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | От минус 40 до плюс 60 |
| Относительная влажность окружающей среды, % | До 95 при плюс 35 °С и более низких температурах, без конденсации влаги |
| Атмосферное давление, кПа | От 84 до 106,7 |
| Параметры электропитания, В | От 3 до 3,6 (электропитание осуществляется от литиевой батареи) |
| Потребляемая мощность, мВт, не более | 3 |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Г абаритные размеры, мм, не более | 1000х650х750 |
| Масса, кг, не более | 250 |
| Средний срок службы, лет, не менее | 12 |
| 1) Указан общий диапазон, значения могут отличаться в зависимости от типоразмера счетчиков. 2) Максимальный измеряемый объемный расход счетчика (определяется в соответствии с руководством по эксплуатации). 3) Минимальный измеряемый объемный расход счетчика (определяется в соответствии с руководством по эксплуатации). | |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку счетчика методом шелкографии.
Комплектность счетчиков представлена в таблице 3.
Таблица 3
| Наименование | Количество |
| Счетчик газа ультразвуковой ZOND-UST | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки (по заказу) | 1 экз. |
осуществляется по документу МП 93-30151-2014 «Государственная система обеспечения единства измерений. Счетчики газа ультразвуковые ZOND-UST. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 4 июня 2014 г.
Перечень основных средств поверки (эталонов):
- поверочная расходомерная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, пределы допускаемой относительной погрешности ±0,3 %.
Метод измерений счетчиков приведен в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым ZOND-UST
1. ГОСТ 8.611-2013 Государственная система обеспечения единства измерений. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
2. ГОСТ 5542-87 Газы горючие природные для промышленного и коммунальнобытового назначения. Технические условия
3. ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
4. ТУ 4213-001-17001995-2014 Счетчики газа ультразвуковые ZOND-UST. Технические условия
- при осуществлении торговли и товарообменных операций;
- при выполнении государственных учетных операций.
| Зарегистрировано поверок | 101 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
