Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP, 58488-14

Назначение

Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры NEXUS 3200 BIOS, NEXUS 3200XLM BIOS оборудованы выносным цифровым микроскопом для автоматического измерения отпечатка. Твердомеры NEXUS 3200XLM BIOS имеют моторизованный подъем с функцией распознавания образца и увеличенное рабочее пространство. Твердомеры NEXUS 3001XLM-IMP - это полностью автоматизированная модель, оснащенная сенсорным экраном и встроенным персональным компьютером.

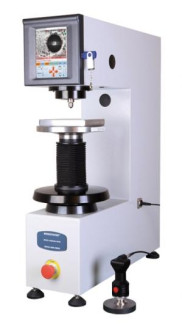

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Всего листов 4

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1. Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

HBW 2,5/62,5 (нагрузка 613 Н)..........................................................................................от 32 до 218;

HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................................от 95 до 650;

HBW 5/125 (нагрузка 1226 Н)............................................................................................от 16 до 100;

HBW 5/250 (нагрузка 2452 н)............................................................................................от 32 до 218;

HBW 5/750 (нагрузка 7355 н)............................................................................................от 95 до 650;

HBW 10/500 (нагрузка 4903 Н)..........................................................................................от 16 до 100;

HBW 10/1000 (нагрузка 9807 Н)........................................................................................от 32 до 218;

HBW 10/1500 (нагрузка 14710 Н)......................................................................................от 48 до 222;

HBW 10/3000 (нагрузка 29420 н)......................................................................................от 95 до 650.

Пределы допускаемой относительной погрешности нагрузки, %_................................± 1,0.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 2.

Таблица 2

Рабочие условия применения:

-    температура окружающего воздуха ,оС ..............................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %.......................................70.

Напряжение питания от сети переменного тока частотой (50±1) Гц ...................... 220±22 В.

Г абаритные размеры, масса, габариты рабочего пространства приведены в таблице 3. Таблица 3

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность средства измерений В комплект поставки входят:

твердомер NEXUS 3200 BIOS, или NEXUS 3200XLM BIOS,

или NEXUS 3001XLM-IMP (по заказу)...................................................................................1 шт.;

цифровой микроскоп (для NEXUS 3200 BIOS, NEXUS 3200XLM BIOS)...............1 шт.;

вспомогательные принадлежности....................................................................1 комплект;

руководство по эксплуатации NEXUS 3000 - 01 РЭ...................................................1 шт.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.

Сведения о методах измерений

Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP. Руководство по эксплуатации. NEXUS 3000 - 01 РЭ

Нормативные документы, устанавливающие требования к твердомерам Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

3    ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

4    Техническая документация изготовителя.

Лист № 4 Всего листов 4

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
