| Номер в госреестре | 58489-14 |
| Наименование СИ | Штангенциркули с цифровым отсчетом |
| Обозначение типа СИ | DIGI-MET мод. 0220, 0221, 0222, 0223, 0224, 0225, 1220, PRISMA 1222, 1226, 1230, 1231, 1234, 1235, PRISMA 1238, 1240, 1241, 1242, 1243 |
| Изготовитель | "HELIOS-PREISSER", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Штангенциркули с цифровым отсчетом DIGI-MET модификаций 0220, 0221,
0222, 0223, 0224, 0225, 1220, PRISMA 1222, 1226, 1230, 1231, 1234, 1235, PRISMA 1238, 1240, 1241, 1242, 1243 (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов и выемок.
Штангенциркули состоят из следующих элементов: штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического экрана, зажимающего элемента, глубиномера (для модификаций 1220, 1226, 0220, PRISMA 1222), губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров (для модификаций 1220, 1226, 0220, PRISMA 1222, 0221), губок с цилиндрическими измерительными поверхностями (кроме модификаций 1220, 1226, 0220, PRISMA 1222), губок с кромочными измерительными поверхностями для измерений наружных размеров (кроме модификаций 1220, 1226, 0220, PRISMA 1222), встроенного источника питания.
Результаты измерений выводятся на жидкокристаллический экран, а также могут передаваться на компьютер.
В рамку штангенциркулей встроены кнопки, с помощью которых осуществляется ряд функций, такие как кнопка выбора единиц измерений миллиметры или дюймы (mm/inch), включения и выключения (ON/OFF). У штангенциркулей модификаций 1230, 1231, 1234, 1235, 1240, 1241, 1242, 1243, PRISMA 1238 имеется дополнительная кнопка установки индикации на нуль (PR).

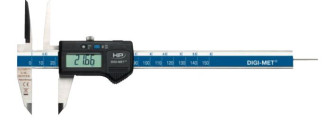

Штангенциркули модификации 1220 (рисунок 1) двухсторонние с глубиномером, изготавливаются как со стандартной длиной кромочных измерительных губок для измерений внутренних размеров (рисунок 1, а), так и с удлиненными (рисунок 1, б) для измерений глубоких отверстий. Штангенциркули модификации 1220 с диапазоном измерений 0-300 мм изготавливаются без глубиномера.
Штангенциркули модификации 1226 (рисунок 2) двухсторонние с глубиномером, имеют влаго- и пылезащитное исполнение. Штангенциркули модификации 1226 с диапазоном измерений 0-300 мм изготавливаются без глубиномера.
Штангенциркули модификации 0220 (рисунок 3) двухсторонние с глубиномером, имеют влагозащитное исполнение.
Штангенциркули модификации PRISMA 1222 (рисунок 4) двухсторонние с глубиномером, имеют стандартное исполнение.
Штангенциркули модификаций 1230 (рисунок 5) и 1231 (рисунок 6) двусторонние без глубиномера. Штангенциркули модификации 1231 имеют микрометрическую подачу.
Штангенциркули модификаций 1234 (рисунок 7) и 1235 (рисунок 8) односторонние. Штангенциркули модификации 1235 имеют микрометрическую подачу.
Штангенциркули модификаций 1240 (рисунок 9) и 1241 (рисунок 10) двусторонние без глубиномера. Штангенциркули модификации 1241 имеют микрометрическую подачу.
Штангенциркули модификаций 1242 (рисунок 11) и 1243 (рисунок 12) односторонние. Штангенциркули модификации 1243 имеют микрометрическую подачу.
Штангенциркули модификаций 0222 (рисунок 13) и 0223 (рисунок 14) двусторонние без глубиномера. Штангенциркули модификации 0223 имеют микрометрическую подачу.
Штангенциркули модификаций 0224 (рисунок 15) и 0225 (рисунок 16) односторонние. Штангенциркули модификации 0225 имеют микрометрическую подачу.
Штангенциркули модификации 0221 (рисунок 17) двусторонние без глубиномера. Изготавливаются как с микрометрической подачей (рисунок 17, а), так и без нее (рисунок 17, б).
Штангенциркули модификации PRISMA 1238 (рисунок 18) двухсторонние без глубиномера, имеют стандартное исполнение.
DIGIMET
а)
1 f
б)
1 Г
1 г
| - V. 1 И) 1 ГГ * -SY JE* ill f(T> -.1 | ■ i СЛ-ii-MET |
Рисунок 8 - Общий вид штангенциркулей модификации 1235
| 1_ | |
| 1 ^ | Г—1-г- | Ш} Я^Ш Н'Н'НГ |
| -Л | 1 |
ИЛ! ПИ И
Рисунок 7 - Общий вид штангенциркулей модификации 1234
I
| ЩЯщ , | ||||||
| ГГОДП | ~а-a-1-m-1--о-б-а— | ТГ IM tJ“ II, IB | 1*Н | |||
| И X | in ас' и* hi 1 | й i:i но ю IX ям !ici т zn ж :я | 1: n! М И1 М W | HGI-MET ШяШрПЯ! | | ||
| —1 | ~А| М£ | |||||
| 1 |
I
| ч | |
Рисунок 11 - Общий вид штангенциркулей модификации 1242
А Иг J4 т Ш Я: Вй Щ Ж №GI-MO Wrtsrpraorf
ХЕГ
Рисунок 12 - Общий вид штангенциркулей модификации 1243
1 Г
| 1 | |||
| Щ W | |||
I
Рисунок 18 - Общий вид штангенциркулей модификации PRISMA 1238
_Таблица 1. Основные технические и метрологические характеристики
| Модифи кация | Исполнение | Диапазон измерений, мм | Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм | Размеры сечения глубиномера, мм |
| 1220 | 1220 416, 1220 516 | от 0 до 150 | - | 0 1,5 |
| 1220 417, 1220 517 | от 0 до 150 | - | 1,25 х 3,76 | |
| 1220 519 | от 0 до 200 | - | 1,25 х 3,76 | |
| 1220 522 | от 0 до 300 | - | - | |
| 1220 518* | от 0 до 150 | - | 0 1,5 | |
| 1226 | 1226 416 | от 0 до 150 | - | 0 1,5 |
| 1226 417 | от 0 до 150 | - | 1,25 х 3,76 | |
| 1226 418 | от 0 до 200 | - | 1,25 х 3,76 | |
| 1226 422 | от 0 до 300 | - | - | |
| 1226 914 | от 0 до 150 | - | 0 1,5 | |
| 0220 | 0220 721 | от 0 до 150 | - | 1,25 х 3,76 |
| 0220 723 | от 0 до 200 | 1,25 х 3,76 | ||
| PRISMA 1222 | 1222 416, 1222 516 | от 0 до 150 | - | 0 1,5 |
| 1230 | 1230 522 | от 0 до 300 | 10 | - |
| 1230 528 | от 0 до 500 | 20 | - | |
| 1230 532 | от 0 до 800 | 20 | - | |
| 1230 534 | от 0 до 1000 | 20 | - |
| Модифи кация | Исполнение | Диапазон измерений, мм | Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм | Размеры сечения глубиномера, мм |
| 1231 | 1231 522 | от 0 до 300 | 10 | - |
| 1231 528 | от 0 до 500 | 20 | - | |
| 1231 532 | от 0 до 800 | 20 | - | |
| 1231 534 | от 0 до 1000 | 20 | - | |
| 1234 | 1234 522 | от 0 до 300 | 10 | - |
| 1234 528 | от 0 до 500 | 20 | - | |
| 1234 532 | от 0 до 800 | 20 | - | |
| 1234 534 | от 0 до 1000 | 20 | - | |
| 1235 | 1235 522 | от 0 до 300 | 10 | - |
| 1235 528 | от 0 до 500 | 20 | - | |
| 1235 532 | от 0 до 800 | 20 | - | |
| 1235 534 | от 0 до 1000 | 20 | - | |
| 1240 | 1240 522 | от 0 до 300 | 10 | - |
| 1240 528 | от 0 до 500 | 20 | - | |
| 1240 532 | от 0 до 800 | 20 | - | |
| 1240 534 | от 0 до 1000 | 20 | - | |
| 1241 | 1241 522 | от 0 до 300 | 10 | - |
| 1241 528 | от 0 до 500 | 20 | - | |
| 1241 532 | от 0 до 800 | 20 | - | |
| 1241 534 | от 0 до 1000 | 20 | - | |
| 1242 | 1242 522 | от 0 до 300 | 10 | - |
| 1242 528 | от 0 до 500 | 20 | - | |
| 1242 532 | от 0 до 800 | 20 | - | |
| 1242 534 | от 0 до 1000 | 20 | - | |
| 1243 | 1243 522 | от 0 до 300 | 10 | - |
| 1243 528 | от 0 до 500 | 20 | - | |
| 1243 532 | от 0 до 800 | 20 | - | |
| 1243 534 | от 0 до 1000 | 20 | - | |
| 0222 | 0222 701 | от 0 до 300 | 10 | - |
| 0222 702 | от 0 до 500 | 20 | - | |
| 0222 703 | от 0 до 800 | 20 | - | |
| 0222 704 | от 0 до 1000 | 20 | - | |
| 0222 724 | от 0 до 1500 | 30 | - | |
| 0222 726 | от 0 до 2000 | 30 | - |
| Модифи кация | Исполнение | Диапазон измерений, мм | Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм | Размеры сечения глубиномера, мм |
| 0223 | 0223 701 | от 0 до 300 | 10 | - |
| 0223 702 | от 0 до 500 | 20 | - | |
| 0223 703 | от 0 до 800 | 20 | - | |
| 0223 704 | от 0 до 1000 | 20 | - | |
| 0223 724 | от 0 до 1500 | 30 | - | |
| 0223 726 | от 0 до 2000 | 30 | - | |
| 0224 | 0224 701 | от 0 до 300 | 10 | - |
| 0224 702 | от 0 до 500 | 20 | - | |
| 0224 703 | от 0 до 800 | 20 | - | |
| 0224 704 | от 0 до 1000 | 20 | - | |
| 0224 724 | от 0 до 1500 | 30 | - | |
| 0224 726 | от 0 до 2000 | 30 | - | |
| 0225 | 0225 701 | от 0 до 300 | 10 | - |
| 0225 702 | от 0 до 500 | 20 | - | |
| 0225 703 | от 0 до 800 | 20 | - | |
| 0225 704 | от 0 до 1000 | 20 | - | |
| 0225 724 | от 0 до 1500 | 30 | - | |
| 0225 726 | от 0 до 2000 | 30 | - | |
| 0221 без микромет рической подачи | 0221 701 | от 0 до 300 | 10 | - |
| 0221 702 | от 0 до 500 | 20 | - | |
| 0221 с микромет рической подачей | 0221 711 | от 0 до 300 | 10 | - |
| 0221 712 | от 0 до 500 | 20 | - | |
| PRISMA 1238 | 1238 522 | от 0 до 300 | 10 | - |
Примечание: * - длина губок для внутренних измерений 40 мм
Таблица 2. Пределы допускаемой абсолютной погрешности при измерении наружных размеров_
| Измеряемая величина, мм | Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мкм |
| От 0 до 50 включ. | ± 20 |
| св. 50 до 100 включ. | ± 20 |
| св. 100 до 200 включ. | ± 30 |
| св. 200 до 300 включ. | ± 30 |
| св. 300 до 400 включ. | ± 30 |
| св. 400 до 500 включ. | ± 30 |
| св. 500 до 600 включ. | ± 30 |
| св. 600 до 700 включ. | ± 40 |
| св. 700 до 800 включ. | ± 40 |
| св. 800 до 900 включ. | ± 40 |
| св. 900 до 1000 включ. | ± 40 |
| св. 1000 до 1500 включ. | ± 90 |
| св. 1500 до 2000 | ± 90 |
Таблица 3. Пределы допускаемой абсолютной погрешности при измерении внутренних размеров и глубины_
| Измеряемая величина, мм | Пределы допускаемой абсолютной погрешности при измерении внутренних размеров и глубины, мкм |
| От 0 до 50 | ± 40 |
Шаг дискретности цифрового отсчетного устройства, мм 0,01.
Диапазон рабочих температур, °С от +15 до +25.
Относительная влажность воздуха, %, не более 80.
Знак утверждения типа наносят на титульный лист паспорта штангенциркулей типографским способом и на крышку футляра методом наклейки.
| Наименование | Количество |
| Штангенциркуль | 1 шт. |
| Элемент питания | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 58489-14 «Штангенциркули с цифровым отсчетом DIGI-MET модификаций 0220, 0221, 0222, 0223, 0224, 0225, 1220, PRISMA 1222, 1226, 1230, 1231, 1234, 1235, PRISMA 1238, 1240, 1241, 1242, 1243. Методика поверки», утвержденным ФГУП «ВНИИМС» 16 июня 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
- кольца эталонные серии 355 Е (Госреестр № 43597-10).
Метод измерений приведен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативные и технические документы, устанавливающие требования к штангенциркулям с цифровым отсчетом DIGI-MET модификаций 0220, 0221, 0222, 0223, 0224, 0225, 1220, PRISMA 1222, 1226, 1230, 1231, 1234, 1235, PRISMA 1238, 1240, 1241,1242, 1243
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
