Преобразователи параметров дорожного покрытия дистанционные DSC211, 58495-14

Назначение

Преобразователи параметров дорожного покрытия дистанционные DSC211 (далее - преобразователи DSC211) предназначены для дистанционных измерений толщины слоя воды, снега, льда на поверхности дорожного полотна.

Описание

Принцип действия преобразователей DSC211 основан на зависимости интенсивности инфракрасного излучения от толщины слоя вещества (воды, снега, льда) на поверхности дорожного полотна.

В начале цикла измерений поток инфракрасного излучения от двух лазерных диодов направляется на дорожное полотно, отражается от него и принимается приемником. Затем, по соотношению интенсивности отраженных сигналов делается вывод о типе покрывающего слоя (вода, снег, лед), на основании типа покрывающего слоя и суммарной величины отраженного сигнала рассчитывается толщина слоя воды, снега, льда на поверхности дорожного полотна.

По результатам измерений, микропроцессором преобразователя DSC211 рассчитывается коэффициент сцепления колес автомобиля с поверхностью дорожного полотна и необходимая концентрация противогололедного реагента. Все расчеты проводятся по алгоритмам фирмы «Vais-ala Oyj». Измеренные данные преобразуются в цифровой код и передаются на ПК или устройства сбора данных.

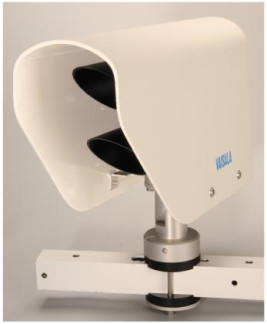

Конструктивно преобразователи DSC211 выполнены в виде компактного модуля, в корпусе которого размещены лазерные диоды различных длин волн (излучатели), приемник инфракрасного излучения, блок электроники и микропроцессор. Преобразователи DSC211 закрепляются на опоре при помощи кронштейна, на высоте от 2 до 10 метров. Общий вид преобразователей DSC211 представлен на рис. 1.

В преобразователях DSC211 для защиты от неблагоприятных погодных условий применено термостатирование корпуса датчика и обогрев окна, реализована функция оповещения о загрязненности оптики.

Преобразователи DSC211 могут функционировать как автономно, так и в составе метеорологических станций. Измерения осуществляются непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.

Для обмена информацией используются последовательные интерфейсы RS-485, RS-232. Преобразователи DSC211 при использовании модемов могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.

Программное обеспечение

Преобразователи DSC211 имеют встроенного программное обеспечение «DSC211». Встроенное ПО «DSC211» обеспечивает сбор, обработку и передачу данных, проверку состояния и настройки преобразователей.

Идентификационные данные программного обеспечения Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра типографским методом и на корпус преобразователя DSC211 в виде фирменной этикетки.

Комплектность

1.    Преобразователи параметров дорожного покрытия дистанционные DSC211    1 шт.

2.    Программное обеспечение    1 шт.

3.    Руководство по эксплуатации    1 шт.

4.    Методика поверки МП 2551-0130-2014    1 шт.

осуществляется по методике поверки МП 2551-0130-2014 «Преобразователи параметров дорожного покрытия дистанционные DSC211», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.03.2014 года.

Перечень эталонов, необходимых для поверки:

1.    Штангенциркуль ЩЦ1-400-0.1, диапазон от 0 до 400 мм, погрешность ± 0,1 мм.

2.    Линейка - 1000 д по ГОСТ 427-75, диапазон от 0 до 1000 мм, погрешность ± 0,2 мм.

3.    Комплекс программно-технический измерительный на базе устройства серии ADAM-4000, диапазоны входных сигналов: ± 1 В, от 0 до 20 мА, погрешность по току 0,2 %; по напряжению 0,1 %.

Сведения о методах измерений

приведены в формуляре «Преобразователи параметров дорожного покрытия дистанционные DSC211».

Нормативные и технические документы, устанавливающие требования к преобразователям параметров дорожного покрытия дистанционным DSC211

1.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм.

3.    Техническая документация изготовителя.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
