Пенетрометры 20-20660, 20-20670, 58504-14

Назначение

Пенетрометры 20-20660, 20-20670 (далее - пенетрометры) предназначены для измерения глубины внедрения индентора в образец битума при заданной нагрузке, температуре и времени.

Описание

Пенетрометры представляют собой настольные средства измерений, состоящие из опорной плиты с встроенной панелью управления, вертикальной стойкой с измерительной головкой, регулируемой по высоте, с встроенным датчиком перемещения.

Принцип действия пенетрометров основан на статическом вдавливании индентора (пе-нетрационной иглы) при заданной нагрузке и температуре с измерением глубины внедрения по истечению определённого времени.

Органы управления (встроенная панель, кнопка старт и джойстик) используются для ввода параметров пенетрации, подвода индентора к поверхности образца, старта цикла пенет-рации и отображения результата измерения.

Пенетрометры 20-20660, 20-20670 отличаются реализацией установки индентора к поверхности битумного образца.

Ограничение доступа к метрологически значимым узлам обеспечивается специальной конструкцией корпуса, пломбированием (краской) резьбовых соединений и разъёмов встроенной панели управления пенетрометра.

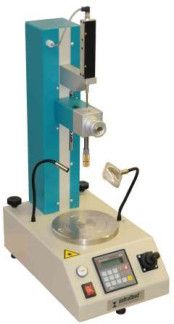

Внешний вид пенетрометров приведён на рисунке 1.

Всего листов 4

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла, инициировать выполнение измерительного цикла и отображает результат измерения. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений

в соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон измерений глубины внедрения, мм..........................................................................от 0 до 30.

Пределы допускаемой погрешности измерения глубины внедрения, мм....................................± 0,03.

Масса плунжера, груза и иглы с держателем, г...........................................................................100; 200.

Допускаемые отклонения массы плунжера, груза и иглы с держателем, г:

при массе 100 г...................................................................................................................± 0,0015;

при массе 200 г.....................................................................................................................± 0,002.

Время приложения нагрузки, с..........................................................................................от 0,1 до 999,9.

Допускаемые отклонения времени приложения нагрузки, с:

для интервала времени менее 10 с..........................................................................................± 0,1;

для интервала времени менее 80 с........................................................................................± 0,15;

для интервала времени менее 600 с........................................................................................± 1,0.

Параметры индентора игольчатого типа (по ГОСТ 1440-78):

диаметр цилиндрической части индентора, мм...........................................................1,01 ± 0,01;

угол между образующими усечённого конуса на вершине индентора........от 8° 40' до 9° 20';

высота усечённого конуса на вершине индентора, мм.....................................................5,4±0,4;

диаметр верхнего усечённого основания конуса, мм...................................................0,15±0,01;

масса, г...............................................................................................................................2,5 ± 0,05.

Рабочие условия применения:

температура воздуха ,°С...............................................................................................от 10 до 40;

относительная влажность воздуха, %..........................................................................от 35 до 85.

Питание:

напряжение, В.....................................................................................................................220 ± 22;

частота, Гц.....................................................................................................................от 50 до 60;

потребляемая мощность, В А, не более.....................................................................................24.

Рабочее пространство по вертикали, мм.............................................................................................215.

Глубина рабочего пространства, мм.....................................................................................................190.

Габаритные размеры (длинахширинахвысота), мм, не более .........................................480х275х750.

Масса, кг, не более...................................................................................................................................24.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса пенетрометра в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Комплект поставки включает:

-пенетрометр 20-20660 или пенетрометр 20-20670 ........................................................................-1 шт.

-пенетрационная игла..........................................................................................................................-3 шт.

-чаша для образцов битума................................................................................................................-1 шт.

-дополнительный груз для обеспечения нагрузки 1,962 H.............................................................-1 шт.

.......................................................................................................................................................(по заказу)

-руководство по эксплуатации Penetration 20-206 - 01РЭ..............................................................-1 экз.

-методика поверки Penetration 20-206 - 01МП..................................................................................-1 экз.

Поверка

осуществляется по документу Penetration 20-206 - 01МП «Инструкция. Пенетрометры 20-20660, 20-20670. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 24 апреля 2014 г.

Основные средства поверки: весы лабораторные ВЛТЭ, рег. №21370-12, с верхним пределом взвешивания больше равно 200 г, пределы допускаемой абсолютной погрешности ±0,03 г, меры длины концевые плоскопараллельные, 2 класса точности с номинальным размером 10, 20, 30 и 40 мм по ГОСТ 9038-90, cекундомер механический СОСпр по ГОСТ 5072-79, рег. №11519, пределы допускаемой абсолютной погрешности ±0,2 с.

Сведения о методах измерений

1 ГОСТ 11501-78 Битумы нефтяные. Метод определения глубины проникания иглы.

2 «Пенетрометры 20-20660, 20-20670. Руководство по эксплуатации» Penetration 20-206 - 01 РЭ    .

Нормативные и технические документы, устанавливающие требования к пенетрометрам 20-20660, 20-20670

1 Техническая документация фирмы изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
