| Номер в госреестре | 58513-14 |
| Наименование СИ | Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем |
| Обозначение типа СИ | GR10-E2 |
| Изготовитель | Комитет по градостроительству и архитектуре, г.С.-Петербург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем GR10-E2 (далее по тексту - комплект) предназначен для воспроизведения, хранения и передачи длин эталонных базисов пунктам системы измерительной - сети базисной опорной активной «сеть РС СПб».
В состав комплекта входит аппаратура геодезическая спутниковая Leica GR10 в количестве 5 штук (далее по тексту - приемники).
Конструктивно приемник выполнен в моноблочном корпусе, на передней панели которого расположены светодиодные индикаторы для контроля его функционирования, а на задней панели - порты связи для подключения внешних устройств. Для приема сигналов ГНСС используются внешние антенны Leica AR25-GG.
Принцип действия приемника основан на одновременном приеме и обработке сигналов ГНСС ГЛОНАСС/GPS с целью измерений и закрепления на местности с заданной точностью координатной основы - геоцентрической и локальной (местной) систем координат Санкт-Петербурга.
Работа приемников комплекта контролируется компьютером. Для связи с внешними устройствами приемники оборудованы последовательными портами RS232, портом беспроводного канала передачи данных Bluetooth, портом Ethernet. Электропитание осуществляется от внешнего источника.

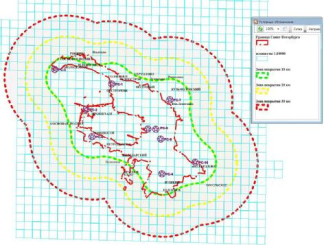

Схема расположения референцных станций сети приведена на рисунке 1.
Встроенное программное обеспечение (ПО) предназначено для управления работой приемника, включая его внутреннее тестирование, обработку первичной измерительной информации, вычисления, запись и хранение значений измеряемых величин.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Иденти-фикацион-ное на-именование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| GR 10 Firmware | 3.03.1139 | 49cd4672387cee713ec456137c3a23f4 | md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики комплекта приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Диапазон частот, МГц | 1575,42 (L1), 1227,6 (L2) и 1176,45 (L5) для GPS (от 1602,56 до 1615,50) (F1), (от 1246,00 до 1256,50) (F2) для ГЛОНАСС |
| Количество каналов приема сигналов каждым приемником комплекта | 120 |
| Г раницы допускаемой систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки, мм | ± 1 |
| Рабочие условия эксплуатации: 0/'~' температура окружающего воздуха, С | от 15 до 20 |
наносится в виде наклейки на верхнюю панель приемников комплекта и на Руководство по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
| Наименование | Количество, шт. |
| 1 Аппаратура геодезическая спутниковая Leica GR10, заводские номера: 1700715, 1700718, 1700723, 1700724, 1700727 | 5 шт. |
| 2 Карта памяти съемная типа SD (4 Мб) | 5 шт. |
| 3 Антенна Leica AR25-GG | 5 шт. |
| 4 Устройство грозозащиты Huber+Suhner | 5 шт. |
| 5 Колпак защитный для антенны | 5 шт. |
| 6 Кабель антенный длина 30 м RG-213 ЕТС-ЕТС | 5 шт. |
| 7 Кабель передачи данных (Lemo 8 - DB9) | 5 шт. |
| 8 Модем GSM/GPRS МОХА G3111 | 5 шт. |
| 9 Источник питания 12 В, 9 А/ч с адаптером 220-240 В, 60 Гц | 5 шт. |
| 10 Устройство бесперебойного питания APS | 5 шт. |
| 11 Руководство по эксплуатации GR10-E2 РЭ (на компакт диске) | 1 шт. |
| 12 Паспорт | 1 шт. |
осуществляется в соответствии с приложением А «Методика поверки» NET-G3A-E3. 001 МП документа «Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем GR10-E2. Руководство по эксплуатации GR10-E2 РЭ», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в июле 2014 г.
Основное средство поверки:
государственный первичный специальный эталон единицы длины ГЭТ-199-2012, пределы допускаемых абсолютных значений среднего квадратического отклонения результата измерений между пунктами, S:
- на нижней границе диапазона, не более 0,05 мм;
- на верхней границе диапазона, не более 1 мм;
- граница неисключенной систематической погрешности 9 (при доверительной вероятности 0,95) - 0,2 мм.
Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем GR10-E2. Руководство по эксплуатации GR10-E2 РЭ.
Нормативные и технические документы, устанавливающие требования к комплекту эталонному приемников сигналов глобальных навигационных спутниковых систем GR10-E2
1 ГОСТ Р 53606-2009. «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
