Анализаторы сероводорода в растворе амина 4650, 58518-14

Назначение

Анализаторы сероводорода в растворе амина модель 4650 (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации сероводорода в очищенном диэтаноламине.

Описание

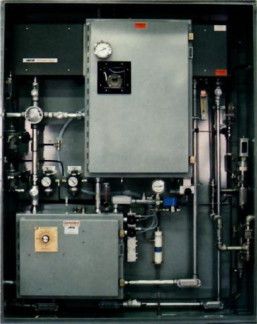

Анализаторы состоят из навесного измерительного блока, дистанционного контроллера AMETEK 4000, источника питания и регулятора температуры термостата. Измерительный блок изготовлен во взрывозащищенном исполнении, контроллер и источник питания должны быть установлены в безопасной зоне или в оболочке с продувкой защитным газом.

Маркировка взрывозащиты:

-    анализатор модель 4650 - 2ExdeiaIICT3/T6 X;

-    измерительный блок анализатора 4650 - I ExdIICT6.

В состав измерительного блока входят фотометр, источник света, термостат с электрическим нагревателем, измерительной и дегазационной ячейками, элементами пробоотборной системы, соединительные коробки для подсоединения силового и сигнальных кабелей.

Принцип действия анализатора основан на фотометрическом методе измерений поглощения молекулами анализируемого вещества излучения в ультрафиолетовой области (УФ). Световой поток, проходящий через измерительную ячейку с анализируемым веществом, разделяется на два луча с помощью полупрозрачного зеркала. Один луч фильтруется от всех длин волн, за исключением той, которая поглощается анализируемым веществом. Второй луч фильтруется от всех длин волн, кроме тех, которые не поглощаются анализируемым компонентом. Сигналы фотодиодов, на которые попадают отфильтрованные лучи, обрабатываются микропроцессором.

Такой двулучевой метод позволяет компенсировать влияние мутности анализируемой пробы, колебаний интенсивности света, загрязнение и "старение" оптики. Для предохранения ячейки от загрязнений и конденсации проба проходит специальный самоочищающийся фильтр, а ее температура поддерживается на уровне 100 ± 1 °С.

Проба раствора амина поступает в измерительный блок через запорный клапан и фильтр твердых частиц. На выходе фильтра часть пробы отбирается и через запорный клапан направляется в термостат ячейки для анализа. Остальная часть отфильтрованной пробы проходит через расходомер, установленный на байпасной линии, и регулирующий клапан и возвращается в технологический процесс. Байпасная линия способствует стабильности потока пробы через измерительную ячейку.

Поступившая в термостат проба проходит через змеевик теплообменника, где нагревается до температуры около 130 °С. Нагретая проба поступает через клапан в измерительную ячейку. Затем проба возвращается в технологическую систему через расходомер и регулятор расхода, который поддерживает постоянный расход пробы через ячейку путем измерений перепада давления.

Часть пробы периодически подается в дегазационную ячейку, где под действием вакуума и температуры из нее удаляется сероводород. Эта дегазированная проба периодически используется для установки нуля анализатора.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1_

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010:

- "А" - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных измерений.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Диапазон измерений массовой концентрации сероводорода (H2S) в амине

Пределы допускаемой погрешности, %: приведенной

3

от 0 до 2 г/дм

± 20

в диапазоне измерений массовой концентрации H2S, от 0 до 1 г/дм ± 20

в диапазоне измерений массовой концентрации H2S, от 1 до 2 г/дм 1820x1219x305 409 2000 40000 8

относительной

Г абаритные размеры, мм, не более Масса, кг, не более

Потребляемая мощность, В-А, не более Среднее время наработки на отказ, ч Срок службы, лет

Условия эксплуатации:

-    температура окружающей среды, °С

без обогрева

от мину 5 до плюс 50 от минус 40 до плюс 50 90 (без конденсации) 220+15 50 ± 1

в термостатируемом шкафу

-    относительная влажность, %

-    напряжение питания, В

-    частота, Гц

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на лицевую поверхность прибора методом штемпелевания.

Комплектность

Анализаторы сероводорода в растворе амина модель 4650.

Контроллер АМЕТЕК 4000.

Блок питания.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 58518-14 "Инструкция. Анализаторы сероводорода в растворе амина модель 4650. Методика поверки", утвержденному ФГУП "ВНИИМС" 01 июля 2014 г.

Средства поверки: натрий сернистый, ГОСТ 2053-77.

Сведения о методах измерений

приведены в руководстве по эксплуатации "Анализаторы сероводорода в растворе амина модель 4650".

Нормативные и технические документы, устанавливающие требования к анализаторам сероводорода в растворе амина модель 4650

ГОСТ 22729-84 "Анализаторы жидкостей. ГСП. Общие технические условия".

Техническая документация фирмы "AMETEK Process & Analytical Instruments Division", США.

Рекомендации к применению

- вне сферы государственного регулирования.
