| Номер в госреестре | 58519-14 |
| Наименование СИ | Мерники 2-го разряда |
| Обозначение типа СИ | М2р-Гр |
| Изготовитель | ООО "ПФ Геркон", Украина, г.Запорожье |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мерники 2-го разряда М2р-Гр ( далее -мерники) предназначены для отображения размера единицы объема жидкости и измерения объема жидкости.
Мерники состоят из резервуара, горловины, шкалы, сливного крана, рамы, опоры и расширителя. Шкала мерника расположена возле прозрачной части горловины. Отметка шкалы, которая отвечает номинальной емкости, является центральной. Типоисполнение мерников различаются по номинальной вместимости и модификации: 01 -сливные для общего пользования и 03 - для поверки топливораздаточных колонок и технических мерников.

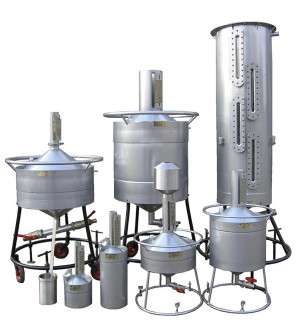

Фотография общего вида
| Номинальная емкость, дм3 | 2, 5,10, 20, 50, 100, 200, 500, 750, 1000, 1500, 2000, 2500, 5000 |
| Относительная погрешность емкости, % | ± 0,1 |
| Цена деления шкалы, не более, дм | 0,002; 0,005; 0,01, 0,02; 0,05; 0,1; 0,2; 0,5; 0,75; 1,0; 1,5; 2,0; 2,5; 5;0 (согласно типоисполнению). |
| Г абаритные_размеры, не более, мм (согласно типоисполнению) -диаметр | 152, 400, 620, 630, 800, 1000, 1070, 1200, 1400, 1700, 1850, 2500. |
| -высота | 350; 530; 650; 800; 850; 950; 1200; 1300; 1400; 1500; 1510; 1710; 1845; 1900; 1950; 2000; 2045; 2050; 2100; 2200; 2250; 2300; 2350; 2400; 2600 |
| Масса, не более, кг(согласно типоисполнению) | 1,5; 4; 8; 10; 10,7; 35; 38; 52; 56; 78; 84; 140; 145; 170; 177; 190; 198; 220; 232; 250; 264; 300; 320; 500;535 |
наносится электрографическим способом на табличку мерника и печатным способом на руководство по эксплуатации.
| Наименование | Кол-во | Примечание |
| Мерник 2-го разряда М2р-Гр | 1 | По заказу |
| Стекло запасное | 1 | |
| Руководство по эксплуатации | 1 |
осуществляется по ГОСТ 8.400-80 «Мерники металлические образцовые. Методы и средства поверки».
Основное поверочное оборудование:
-мерник 1-го разряда емкостью от 2 до 1000 дм по ГОСТ 8.400-80;
-колбы 1-го разряда емкостью от 0,05 до 0,25 дм по ГОСТ 8.100-73;
-цилиндры 2-го класса емкостью от 0,05 до 0,25 дм по ГОСТ 1770-74.
изложены в документе М2р-Гр.000РЭ «Мерники 2-го разряда. М2р-2ГР, М2р-5ГР, М2р-10ГР, М2р-20ГР, М2р-50ГР, М2р-100ГР, М2р-200ГР, М2р-500ГР, М2р-750ГР, М2р-1000ГР, М2р-1500ГР, М2р-2000ГР, М2р-2500ГР, М2р-5000ГР. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к мерникам 2го разряда М2р-Гр
1. ТУ У 33.2-35553013-003:2007 «Мерники 2-го разряда типа М2р-Гр. Технические условия».
осуществление торговли
| Зарегистрировано поверок | 359 |
| Поверителей | 6 |
| Актуальность данных | 17.09.2024 |
