| Номер в госреестре | 58525-14 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические для светлых нефтепродуктов |
| Обозначение типа СИ | РГ |
| Изготовитель | Общество с ограниченной ответственностью «Производственная фирма МЗК» (ООО «Производственная фирма МЗК»), Московская обл., Солнечногорский р-н, п. Поварово |
| Год регистрации | 2014 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные цилиндрические для светлых нефтепродуктов РГ (далее - резервуары) предназначены для измерений объема нефтепродуктов.
Резервуар представляет собой горизонтальный стальной цилиндрический сосуд с коническими или плоскими днищами. Резервуары могут изготавливаться с одним (одностенные) или двумя (двустенные) корпусами. В процессе эксплуатации межстеночное пространство двустенных резервуаров заполняют азотом или жидкостью (тосол, раствор пропиленглико-ля) для контроля герметичности резервуара и повышения пожарной и взрывобезопасности.
Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов, средств измерений и контроля уровней топлива и тосола (азота). Резервуар может быть разделен внутренними перегородками для использования нескольких видов топлива.

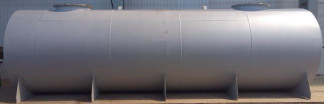

На фото 1 приведен общий вид резервуара.
На рисунке 1 приведено место установки информационной таблички (шильдика) для нанесения оттиска поверительного клейма. Табличка крепится у горловины в зоне технологического колодца и содержит следующие данные:
- товарный знак или наименование предприятия-изготовителя;
- тип резервуара;
- номер ТУ;
- номинальная вместимость;
- рабочее давление;
- масса;
- дата выпуска;
- заводской номер резервуара;
- оттиск поверительного клейма.
Надписи на табличке наносятся резцом или ударным способом.
л
ы_
Рисунок 1. Место установки информационной таблички.
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1
| Наименование параметра | Значение |
| Рабочее давление, МПа, не более | 0,03 |
| Температура окружающей среды при эксплуатации, °С при наземной установке при подземной установке | от минус 60 до плюс 40 от минус 10 до плюс 35 |
| Плотность хранимой жидкости, кг/ м3, не более | 860 |
| Пределы относительной погрешности при измерении объема, % | ±0,25 |
| Срок службы, лет, не менее | 10 |
Таблица 2
| Обозначение резервуара | Количество корпусов | Номинальная вместимость, м3 | Масса, кг не более | Диаметр наружный, мм, не более | Длина, мм, не более |
| РГ 10 | 1; 2 | 10 | 4000 | 2800 | 10000 |
| РГ 15 | 1; 2 | 15 | 6000 | 2800 | 9000 |
| РГ 20 | 1; 2 | 20 | 8000 | 3150 | 12000 |
| РГ 25 | 1; 2 | 25 | 10000 | 3150 | 12000 |
| РГ 30 | 1; 2 | 30 | 12000 | 3150 | 13500 |
| РГ 40 | 1; 2 | 40 | 14000 | 3150 | 14000 |
| РГ 50 | 1; 2 | 50 | 16000 | 3150 | 14000 |
| РГ 75 | 1; 2 | 75 | 20000 | 3150 | 14000 |
| РГ 100 | 1; 2 | 100 | 20000 | 3150 | 16000 |
| РГ 150 | 1; 2 | 150 | 20000 | 3150 | 18000 |
наносится на титульный лист паспорта резервуара методом печати.
Комплект поставки резервуара приведен в таблице 3.
| Наименование | Обозначение | Количество | Примечание |
| Резервуар | РГ | 1 шт. | |
| Колодец технологический | по конструкторской документации | для подземного резервуара по требованию | |
| Лестница и площадка с ограждением | 1 шт. | для надземного резервуара по требованию | |
| Паспорт | П ХХХХ.ХХ.ХХ.ПС | 1 шт. | |
| Руководство по эксплуатации | 3615-001-59354199РЭ | 1 шт. |
осуществляется в соответствии с ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки. Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонный уровнемер, пределы абсолютной погрешности ±1 мм.
Методика измерений в руководстве по эксплуатации «Резервуары стальные горизонтальные цилиндрические для светлых нефтепродуктов РГ. 3615-001-59354199РЭ».
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим для светлых нефтепродуктов РГ
1. ТУ 3615-001-59354199-2004. Резервуары стальные горизонтальные цилиндрические для светлых нефтепродуктов РГ.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 513 |
| Поверителей | 21 |
| Актуальность данных | 22.11.2024 |
