| Номер в госреестре | 58527-14 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | МераПрибор мод. МПР-100, МПР-200, МПР-300, МПР-380, МПР-400 |
| Изготовитель | Завод "Merapribor Manufacturing Co., Ltd.", Китай; Завод "Merapribor Manufacturing Co., Ltd.", Чехия |
| Год регистрации | 2014 |
| Срок свидетельства | 13.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счётчики электромагнитные МераПрибор моделей МПР-100, МПР-200, МПР-300, МПР-380, МПР-400 (далее-расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с электропроводимостью более 2 мкСм/см в напорных трубопроводах.
Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.
Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.
Расходомеры состоят из первичного преобразователя и электронного блока.
Первичный преобразователь представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.
Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен устройством отображения - табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование выходных сигналов.
Расходомеры выпускаются двух типов конструкции: компактной - при установке электронного блока непосредственно на первичном преобразователе, и отделенной - при установке электронного блока на стене или монтажной панели.
Расходомеры выпускаются следующих моделей: МПР-100, МПР-200, МПР-300, МПР-380, МПР-400 отличающихся диапазоном и пределами погрешности измерений объемного расхода и объема, диапазоном температур измеряемой среды, по виду электропитания (только от сети переменного тока, постоянного тока и/или от литиевой батареи).
Расходомеры имеют различные конструктивные исполнения, характеризующие:
- способ присоединения к трубопроводу: фланцевый, межфланцевый (типа «сэндвич») и др.;
- диапазон измерений расхода при одном и том же диаметре условного прохода расходомера.
Расходомер обеспечивает (в зависимости от исполнения):
- формирование цифрового сигнала в стандарте интерфейса RS232, RS485, USB или Ethernet, несущего информацию о результатах измерений и диагностике;
- формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;
- отображение результатов измерений и диагностики посредством табло.
При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 3Ду до расходомера и 2Ду после расходомера.

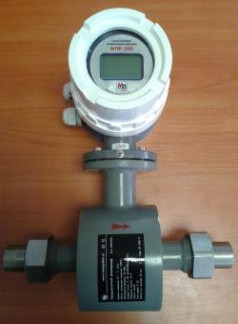

МОТ-400 МПР-300
Рисунок 1.
Места пломбирования указаны на рисунке 2.
Расходомеры имеют встроенное программное обеспечение (ПО).
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра программного обеспечения |
| МЕРА | МПР-380 | 8.11 | -* | - |
| МЕРА | МПР-300 | 8.4 | -* | - |
| МЕРА | МПР-400 | 13.030 | -* | - |
| МЕРА | МПР-200 | 2.1.0 | -* | |
| МПР-100 | 2.1.1 |
* идентификация ПО осуществляется только по номеру версии.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - С по МИ 3286-2010. Нормирование метрологических характеристик расходомера проведено с учетом того, что
программное обеспечение является неотъемлемой частью расходомера. Метрологические и технические характеристики
Таблица 2
| Модель | МПР-100 | МПР-200 | МПР-300 | МПР-380 | МПР-400 |
| Диапазон скорости потока, м/с | от минус12 до минус 0,3 от 0,3 до 12 | от минус12 до минус 0,3 от 0,3 до 12 | от минус15 до минус 0,01 от 0,01 до 15 | от минус10 до минус 0,1 от 0,1 до 10 | от минус10 до минус 0,2 от 0,2 до 10 |
| Диапазон измерений объемного расхода, м3/ч | от 0,08 до 5428 | от 0,08 до 5428 | от 0,01 до 6785,8 | от 0,02 до 2800 | от 0,06 до 4500 |
| Пределы допускаемой относительной погрешности при измерении расхода и объема, % | ± 1,0 | ± 0,5 | |||
| Диаметры условного прохода, мм | от 10 до 400 | от 10 до 400 | от 15 до 400 | от 6 до 300 | от 6 до 400 |
| Температура измеряемой среды, °С | от минус 30 до +100 | от минус 30 до +100 | от минус 20 до +120 | от минус 40 до +170 | от минус 30 до +177 |
| Температура окружающей среды, °С | от минус 25 до плюс 60 | от минус 25 до плюс 60 | от минус 10 до плюс 60 | от минус 10 до плюс 55 | от минус 30 до плюс 60 |
| Максимальное давление среды, МПа | 1,6 | 4,0 | |||
| Минимальная электропроводн ость среды, мкСм/см | 5 | 2 | 5 | ||
| Выходные сигналы: - аналоговый, мА - цифровой - частотный, кГц - с протоколом Hart - Modbus - M-Bus | RS485 да да | от 4 до 20 RS485, RS232 1-5 да да | от 4 до 20 RS485, RS232 1-6 да | от 4 до 20 RS485 0,4 да да | от 4 до 20 0-5 да да |
| Напряжение питания, В - переменного тока - постоянного тока | литиевая батарея 3,6 | 220 -2323 24 | 220 -2323 24 | 220 -2323 24 | от 85 до 253 от 16,8 до 26,4 |
| Потребляемая мощность, В-А, не более | 10 | 4,6 | 10 | ||
| Строительная длина первичного преобразователя , мм (в зависимости от исполнения и Ду) | от 160 до 500 | от 160 до 500 | от 200 до 500 | от 90 до 500 | от 160 до 600 |
| Масса, в кг: первичного преобразователя электронного блока | от 8,5 до 75 2,08 | от 8,5 до 75 2,08 | от 7,5 до 99 4,0 | от 0,7 до 13 1,3 | от 5 до 198 |
| Средний срок службы, лет | 10 | ||||
| Средняя наработка на отказ, ч | 60000 | ||||
наносится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
| Наименование | Кол-во | Примечание |
| Расходомер электромагнитный | 1 | Модель и исполнение согласно заказу |
| Руководство по эксплуатации | 1 | |
| Методика поверки МП 2550-0247-2014 | 1 | 1 экз. при групповой поставке |
Осуществляется по документу МП 2550-0247-2014 «Расходомеры-счётчики электромагнитные МераПрибор моделей МПР-100, МПР-200, МПР-300, МПР-380, МПР-400. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева 13.05.2014 г.
Перечень эталонов, применяемых при поверке:
- установка проливная поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), относительная погрешность измерений расхода не более ± 0,15 %;
Методика измерений приведена в документе «Расходомеры-счётчики электромагнитные МераПрибор моделей МПР-100, МПР-200, МПР-300, МПР-380, МПР-400. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам электромагнитным МераПрибор моделей МПР-100, МПР-200, МПР-300, МПР-380, МПР-400
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
Техническая документация завода Merapribor Manufacturing Co., Ltd., Чехия
осуществление торговли,
выполнение государственных учетных операций.
