Расходомеры газа ультразвуковые АРГ, 58529-14

Назначение

Расходомеры газа ультразвуковые АРГ (далее - расходомеры) предназначены для измерения в рабочих условиях объёмного расхода неагрессивных газов.

Описание

Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых импульсов по направлению движения газа и против него. Разность этих времен пропорциональна средней скорости потока газа по трубопроводу. Зная площадь внутреннего сечения трубопровода можно определить расход газа (диапазон расхода измеряемой среды зависит от внутреннего диаметра трубопровода).

Расходомеры состоят из комплекта преобразователей пьезоэлектрических (далее -ППЭ) и преобразователя измерительного (далее - ПИ).

Расходомеры имеют два исполнения:

-    АРГ-31.2 - без расходомерного участка, ППЭ устанавливаются под углом к оси потока, питание от сети переменного тока 220 В, 50 Гц;

-    АРГ-микро - с расходомерным участком, ППЭ расположены по оси потока, питание от источника постоянного тока с напряжением 12 В.

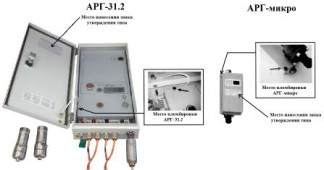

-    Внешний вид расходомеров приведен на рисунке 1

На цифровом индикаторе расходомера АРГ - микро непрерывно отображается текущий объемный расход газа в «индикаторном режиме» (без нормирования погрешности).

На цифровом индикаторе расходомера АРГ-31.2 с помощью кнопки выбора режимов индикации могут быть последовательно отображены в «индикаторном режиме»: текущий объемный расход среды, в м3/ч, а также параметры настройки расходомера.

С помощью компьютера, через магистральный интерфейс RS-485 или инфракрасный порт любого исполнения расходомера можно получить данные о текущем объемном расходе среды в «измерительном режиме» (с нормированной погрешностью), скорости потока, временах распространения ультразвуковых колебаний и установленных геометрических параметрах расходомерного участка трубопровода. Значение текущего объемного расхода в «измерительном режиме» также выводится на токовый выход 4-20 мА.

Программное обеспечение

В расходомерах используется встроенное программное обеспечение (далее - ПО),

которое устанавливается в энергонезависимую память расходомера. Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО расходомеров

Уровень защиты ПО - «С» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Конструкция расходомеров обеспечивает возможность измерения объемного расхода в диапазонах, приведенных в таблице 2, для трубопроводов внутренним диаметром D.

трубопровода

Допускается применение расходомеров для значений D, отличающихся от указанных в

таблице. Значения расходов (в м3/ч) при этом случае определять по формулам:

2 2

Qмин = Qминo • (d / do)    Омакс = Омаксо • (d / do) ,

где d - действительное значение D, выраженное в миллиметрах;

d0 и Омин0, Омакс0 - ближайшие значения D и соответствующие ему минимальный и максимальный объемный расход по таблице 2.

Допускается снижать не более чем в 2 раза указанные в таблице значения Омин и Омакс при сохранении динамического диапазона измерения расхода (с отражением в паспорте на прибор). Метрологические и технические характеристики расходомеров в таблице 3.

Таблица 3 - Метрологические и технические характеристики расходомеров

Примечания:

Q - измеренное значение объемного расхода, м /ч;

1)    С расходомерным участком;

2)    Без конденсации влаги при + 35°С и ниже.

Знак утверждения типа

Знак утверждения типа наносится типографским способом или штемпелеванием на титульные листы документов “Расходомер газа ультразвуковой АРГ-31.2. Паспорт” ПБАВ.407251.001-001 ПС и “Расходомер газа ультразвуковой АРГ-микро. Паспорт” ПБАВ.407251.001 ПС, а также методом фотопечати на табличку на ПИ (для исполнения АРГ-31.2) и на корпус расходомера (для исполнения АРГ-микро) (Рисунок 1).

Комплектность

Комплектность расходомера АРГ-31.2 приведена в таблице 4.

Таблица 4 - комплектность расходомера АРГ-31.2

* - поставляется и комплектуется по заказу.

Комплектность расходомера АРГ-микро приведена в таблице 5.

* - поставляется и комплектуется по заказу

Поверка

осуществляется в соответствии с руководством по эксплуатации на АРГ-31.2 ПБАВ.407251.001-001 РЭ раздел 4 "Поверка" и АРГ-микро ПБАВ.407251.001 РЭ раздел 4 "Поверка прибора", утвержденными ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в июле 2014 г.

Перечень основных средств поверки, применяемых при поверке:

-    установка расходомерная сопловая, пределы допускаемой основной погрешности задания расхода не более ± 0,33 % (для исполнения АРГ-микро);

-    установка измерения расхода газа с пределами допускаемой основной погрешности не более ± 0,5 %.

Сведения о методах измерений

приведены в документах "Расходомер газа ультразвуковой АРГ-31.2. Руководство по эксплуатации" ПБАВ.407251.001-001 РЭ раздел 2 "Использование по назначению" и "Расходомер газа ультразвуковой АРГ-микро. Руководство по эксплуатации" ПБАВ.407251.001 РЭ раздел 2 "Использование по назначению".

Нормативные и технические документы, устанавливающие требования к расходомерам газа ультразвуковым АРГ

1.    ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений.

Г осударственная поверочная схема для средств измерений объемного и массового расхода газа».

2.    «Расходомеры газа ультразвуковые АРГ. Технические условия» ПБАВ.407251.001 ТУ.

Рекомендации к применению

- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях -осуществление деятельности в области использования атомной энергии.
