| Номер в госреестре | 58543-14 |
| Наименование СИ | Преобразователи линейного перемещения с корпусом |
| Обозначение типа СИ | K20315 |
| Изготовитель | "Epro GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи линейного перемещения с корпусом К20315 (далее -преобразователи) предназначены для измерения статических и динамических перемещений.
Принцип действия преобразователей основан на изменении полного электрического сопротивления обмоток дифференциальной измерительной катушки, включенных последовательно и запитанных от источника переменного напряжения частотой (3-5) кГц, в зависимости от перемещения ферромагнитного сердечника, расположенного внутри катушки.
Дифференциальная измерительная катушка преобразователя состоит из каркаса катушки с двумя обмотками и якоря электромагнита с ферромагнитным сердечником (копирного пальца), который перемещается внутри катушки. Если копирный палец точно помещен в центр катушки, обе обмотки имеют одинаковый импеданс. Импеданс обмоток увеличится на одной стороне и уменьшится на другой стороне, если копирный палец с ферромагнитным сердечником сместится со среднего положения в один из концов преобразователя. После установки на обмотки резисторов в составе моста Уитстона и его запитывания с помощью несущей частоты, измерительный мост будет выдавать электрический сигнал переменного напряжения несущей частоты, амплитудное значение которого пропорционально перемещению копирного пальца.
Конструктивно преобразователь представляет собой металлический корпус с отверстиями для крепления и разъемом для подключения соединительного кабеля. Внутри корпуса располагается преобразователь линейного перемещения серии PR 9350, шпилька копирного пальца которого прикреплена к подпружиненной рамке, предназначенной для передачи измеряемого перемещения чувствительному элементу измерительной схемы. При выполнении измерений опорный элемент рамки преобразователя упирается в корпус объекта, перемещение которого необходимо контролировать. Перемещение контролируемого объекта через рамку передается шпильке копирного пальца преобразователя, который перемещается на соответствующее расстояние внутри измерительной катушки.
Преобразователи комплектуются соединительным кабелем в металлической защитной трубке, который подключается к разъему преобразователя. Для подключения к вторичной аппаратуре на кабель установлен разъем типа Harting (кроме преобразователей модели К20315/03^, для которых вместо разъема применяется концевая разделка кабеля).
Выпускаются 5 моделей преобразователей серии K20315:
- K20315/02, K20315/03, K20315/03-S, (с интегрированным преобразователем линейного перемещения модели PR 9350/02);
- K20315/10, K20315/11 (с интегрированным преобразователем линейного перемещения модели PR 9350/04).
Преобразователи различаются своими геометрическими размерами, диапазонами измерений, значениями погрешности линеаризации и длиной кабеля в комплекте.
Пломбирование корпуса преобразователя не предусмотрено. Знак поверки при необходимости может быть нанесен на верхнюю часть корпуса.

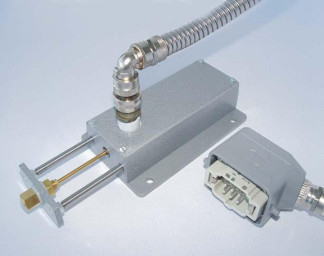

Внешний вид преобразователей линейного перемещения с корпусом К20315 приведен на рисунке 1
| Наименование технической характеристики | Модель преобразователя К20315/хх | ||||
| /02 | /03 | /03-S | /10 | /11 | |
| Диапазон измерений линейного перемещения, мм | 5 2 - 0 1 2 | 5 2 - 0 5) 2 (- | 5 2 - 0 5) 2 (- | 0 5 - 0 0) 5 (- | 0 5 - 0 0) 5 (- |
| Чувствительность для номинального диапазона измерений, мВ/В | 270 (выходной сигнал моста на 1 В напряжения электропитания) | ||||
| Допускаемое отклонение чувствительности от номинального значения, % | ±3,0 | ||||
| Погрешность линеаризации, % от полного диапазона, не более | 3,5 | 2,5 | |||
| Влияние температуры на чувствительность, %/К, не более | 0,1 | ||||
| Напряжение питания, В | 5 (среднеквадратичное значение) | ||||
| Несущая частота, кГц | от 3 до 5 | ||||
| Условия эксплуатации: - диапазон температур, °С | от минус 20 до 120 | ||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 143 90 30 | 143 90 30 | 143 90 30 | 243 90 30 | 243 90 30 |
| Длина соединительного кабеля, м | 2,0 | 3,0 | 8,0 | 2,0 | 3,0 |
| Масса без кабеля, кг, не более | 0,95 | 0,95 | 0,95 | 1,50 | 1,50 |
| Средний срок службы, лет, не менее | 8 | ||||
наносится печатным способом в левом верхнем углу титульного листа паспорта.
| Наименование | Обозначение | Количество |
| 1 Преобразователь линейного перемещения | К20315 | 1 шт. |
| 2 Кабель соединительный | 1 шт. | |
| 3 Паспорт | №PS-К20315 | 1 экз. |
| 4 Руководство по эксплуатации | NC: 6110-00125 | 1 экз. |
| 5 Методика поверки | МП 05-233-2014 | 1 экз. |
осуществляется в соответствии с документом МП 05-233-2014 «Преобразователи линейного перемещения в корпусе К20315. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «УНИИМ» 08 августа 2014 года.
Перечень эталонов, применяемых при поверке:
- меры длины концевые плоскопараллельные (0,5-100) мм, КТ4 по ГОСТ 9038-90;
- генератор сигналов переменного напряжения синусоидальной формы (частота выходного сигнала от 1 Гц до 20 кГц, относительная погрешность установки частоты ±0,0025 %);
- осциллограф-мультиметр (диапазон измерения напряжения от 0 до 10 В, частота измеряемого напряжения от 1 до 30 кГц, относительная погрешность ±0,2 %).
При использовании преобразователей применяется методика измерений, приведенная в разделе 2.2 паспорта преобразователя.
Нормативные и технические документы, устанавливающие требования к преобразователям линейного перемещения в корпусе К20315
1 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2 Техническая документация «Epro GmbH», Германия.
Вне сферы государственного регулирования обеспечения единства измерений.
