| Номер в госреестре | 58546-14 |
| Наименование СИ | Анализаторы цепей векторные, блоки расширения портов |
| Обозначение типа СИ | MS4642B, MS4644B, MS4645B, MS4647B (анализаторы), MN4694С, MN4697С (блоки) |
| Изготовитель | "Anritsu Company", США |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694Q MN4697С (анализаторы) предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) однопортовых, двухпортовых и четырехпортовых устройств в коаксиальных трактах с соединителями типов 2,92 мм и 1,85 мм.
Принцип действия анализаторов основан на измерении отношения амплитуд и разности фаз сигнала источника и сигнала прошедшего или отраженного от исследуемого устройства.
Анализатор объединяет в одном корпусе один или два (для опции 031) источника сигнала, цепи разделения сигналов (направленные ответвители) для двух измерительных портов, настраиваемые приемники опорных и измерительных каналов, вычислительно-управляющий блок, устройство индикации и блок питания. Блок расширения портов содержит цепи разделения сигналов для двух дополнительных измерительных портов и управляемые переключатели. Результаты измерений, в виде графиков амплитудно-частотных и фазочастотных характеристик (S-параметров) исследуемого устройства отображаются на дисплее.
В анализаторах реализована однопортовая, полная двухпортовая, однонаправленная двухпортовая калибровка, нормализация частотной характеристики тракта передачи или отражения и соответствующая векторная коррекция составляющих систематической погрешности измерений. Для калибровки анализаторов могут использоваться электронные калибровочные модули, наборы калибровочных мер с резистивными согласованными нагрузками, наборы калибровочных мер с согласованными нагрузками с подвижным поглотителем, наборы калибровочных мер с отрезками коаксиальных линий, поставляемые по заказу.

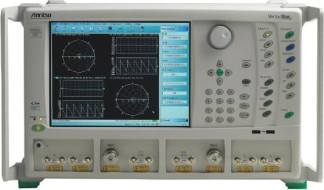

Внешний вид анализатора представлен на рисунке 1. На рисунке 2 представлен вид задней панели анализатора и обозначены места пломбирования.
Модели анализаторов различаются диапазоном рабочих частот, типом соединителя коаксиальных портов. Анализаторы могут быть заказаны в базовом варианте и с дополнительными опциями.
Таблица 1 - Варианты исполнения анализаторов.
| Опция | Наименование | Описание |
| MS4640B-070 | 70 kHz Low-End Frequency Extension | Расширение нижней границы диапазона рабочих частот с 10 МГц до 70 кГц |
| MS464xB-031 | Dual Source Architecture | С дополнительным источником сигнала и исключенным переключателем направления сигнала |
| MS464xB-051 | Direct Access Loops | Дополнительные соединители с перемычками на передней и задней панелях для непосредственного доступа к цепям блока разделения сигналов и подключения блока расширения портов |
| MS464xB- 061/062 | Active Measurement Suite | 061- два дополнительных ступенчатых аттенюатора (в цепи источника сигнала 1 и приемника сигнала 2), цепи подачи напряжений смещения на испытуемое устройство |
| 062 - четыре дополнительных ступенчатых аттенюатора (в цепи источника сигнала 1, 2 и приемников сигнала 1, 2), цепи подачи напряжений смещения на испытуемое устройство | ||
| MS4640B-002 | Time Domain | Возможность отображения результатов измерений во временной области (с помощью преобразования Фурье) |
| MS4640B-007 | Receiver Offset | Возможность независимой установки частоты источника и частоты настройки приемника |
| MS4640B-043 | DifferentialView | Возможность управления амплитудой и фазовым сдвигом сигналов источников (для запитки балансных устройств), совмесно с опцией 031 |
| MS4640B-035 | IF Digitizer | Дополнительный скоростной АЦП и 4 генератора импульсов для работы с импульсными сигналами |
| MS4640B-042 | PulseView | |
| MS4640B-041 | Noise Figure | Возможность отображения шумовых характеристик устройств |
| MS4640B-004 | Additional SSD | Дополнительный твердотельный диск с ОС и ПО |
| MS4640B-001 | Rack Mount | Возможность монтажа в 19" шкаф. |
Опция «Multiport VNA Options» позволяет увеличить количество измерительных портов анализатора до 4 при использовании блока расширения портов MN4694C (до 40 ГГц) или MN4697C (до 70 ГГц).
Программное обеспечение, установленное на внутренний контроллер, является целостным и выполняет функции управления параметрами отображения и обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - уровень A. Идентификационные данные программного обеспечения приведены в таблице 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления идентификатора программного обеспечения |
| У становочные файлы программного обеспечения анализатора MS464xB | VectorStar.msi | Версия 2.0.1 и выше | 97855ea283fc2c b3ab6a21bc0c02 d7a6 | MD5 |
| VectorStar_100k.msi | 593814bbb6e56 4c370a2da2b0b 5bc139 | MD5 |
Метрологические характеристики анализаторов (в таблицах ниже - АЦ) приведены для рабочего диапазона температур окружающей среды 25 ± 5 °C.
| Диапазон рабочих частот | ||
| Базовый вариант | Опция 070 | |
| - для модели MS4642B | от 10 ЫГц до 20 ГГц | от 70 кГц до 20 ГГц |
| - для модели MS4644B | от 10 ЫГц до 40 ГГц | от 70 кГц до 40 ГГц |
| - для модели MS4645B | от 10 ЫГц до 50 ГГц | от 70 кГц до 50 ГГц |
| - для модели MS4647B | от 10 ЫГц до 70 ГГц | от 70 кГц до 70 ГГц |
| Тип коаксиальных соединителей | ||
| измерительных портов: | ||
| - для моделей MS4642B и MS4644B | тип 2,92 мм, «вилка» | |
| - для моделей MS4645B и MS4647B | тип 1,85 мм, «вилка» | |
| Минимальный шаг установки частоты | 1 Гц | |
| Пределы допускаемой относительной | ||
| погрешности установки частоты источника | ± 5-10 | |
| сигнала | ||
| Полоса пропускания фильтра ПЧ | 1, 3, 10, 30, 100, 300 Гц; 1, 3, 10, 30, 100, 300 кГц; 1 МГц | |
| Среднеквадратическое значение шумов измерительной трассы при полосе измерительного фильтра 1 кГц и номинальном | СКО модуля коэффициента отражения и передачи, дБ | СКО фазы коэффициента отражения и передачи, градусы |
| уровне мощности источника, в диапазонах частот, не более: | ||
| - от 70 кГц до 500 кГц | 0,04 | 0,4 |
| - свыше 500 кГц до 2,5 ГГц | 0,0045 | 0,05 |
| - свыше 2,5 ГГц до 5 ГГц | 0,0045 | 0,05 |
| - свыше 5 ГГц до 20 ГГц | 0,0045 | 0,05 |
| - свыше 20 ГГц до 40 ГГц | 0,006 | 0,06 |
| - свыше 40 ГГц до 67 ГГц | 0,006 | 0,08 |
| - свыше 67 ГГц до 70 ГГц | 0,008 | 0,08 |
| Уровень собственного шума при полосе измерительного фильтра 10 Гц, не более, дБм | |||
| базовый | опции 051, | опции 061 | |
| вариант | 061 (Порт 1) | (Порт 2), 062 | |
| Для АЦ без блока расширения портов: - от 70 кГц до 300 кГц | - 75 | - 74 | - 73 |
| - свыше 300 кГц до 2 МГц | - 92 | - 91 | - 90 |
| - свыше 2 МГц до 10 МГц | - 105 | -104 | - 103 |
| - свыше 10 МГц до 2,5 ГГц | - 110 | - 108 | - 104 |
| - свыше 2,5 ГГц до 40 ГГц | - 110 | - 107 | - 103 |
| - свыше 38 ГГц до 50 ГГц | - 110 | - 106 | - 103 |
| - свыше 50 ГГц до 65 ГГц | - 110 | - 106 | - 103 |
| - свыше 65 ГГц до 67 ГГц | - 110 | - 106 | - 100 |
| - свыше 67 ГГц до 70 ГГц | - 110 | - 106 | - 100 |
| Для АЦ с блоком расширения портов: - от 70 кГц до 2 МГц - свыше 2 МГц до 10 МГц - свыше 10 МГц до 40 ГГц - свыше 40 ГГц до 46 ГГц - свыше 46 ГГц до 60 ГГц - свыше 60 ГГц до 67 ГГц - свыше 67 ГГц до 70 ГГц | - 72 - 94 - 105 - 100 - 95 - 92 - 86 | ||
| Диапазон установки мощности источника сигнала, дБм | |||
| базовый вариант | опции 051, 061 (Порт 1) | опции 061 (Порт 2), 062 | |
| Для модели MS4642B: | |||
| - от 70 кГц до 10 МГц | от - 25 до + 10 | от - 25 до + 9 | от - 95 до + 8 |
| - свыше 10 МГц до 2,5 ГГц | от - 25 до + 12 | от - 25 до + 11 | от - 95 до + 10 |
| - свыше 2,5 ГГц до 20 ГГц | от - 20 до + 13 | от - 20 до + 12 | от - 90 до + 11 |
| Для модели MS4644B | |||
| - от 70 кГц до 10 МГц | от - 25 до + 10 | от - 25 до + 9 | от - 95 до + 8 |
| - свыше 10 МГц до 2,5 ГГц | от - 25 до + 12 | от - 25 до + 11 | от - 95 до + 10 |
| - свыше 2,5 ГГц до 20 ГГц | от - 20 до + 9 | от - 20 до + 8 | от - 90 до + 7 |
| - свыше 20 ГГц до 40 ГГц | от - 25 до + 9 | от - 25 до + 8 | от - 95 до + 7 |
| Для моделей MS4645B, | |||
| MS4647B: | |||
| - от 70 кГц до 10 МГц | от - 25 до + 10 | от - 25 до + 9 | от - 85 до + 8 |
| - свыше 10 МГц до 2,5 ГГц | от - 25 до + 12 | от - 25 до + 11 | от - 85 до + 10 |
| - свыше 2,5 ГГц до 5 ГГц | от - 20 до + 6 | от - 20 до + 5 | от - 80 до + 3 |
| - свыше 5 ГГц до 20 ГГц | от - 20 до + 5 | от - 20 до + 4 | от - 80 до + 2 |
| - свыше 20 ГГц до 38 ГГц | от - 25 до + 6 | от - 25 до + 4 | от - 85 до + 2 |
| - свыше 38 ГГц до 50 ГГц | от - 25 до + 5 | от - 25 до + 3 | от - 85 до + 1 |
| - свыше 50 ГГц до 65 ГГц | от - 25 до + 0 | от - 25 до - 2 | от - 85 до - 4 |
| - свыше 65 ГГц до 67 ГГц | от - 25 до - 2 | от - 25 до - 3 | от - 85 до - 5 |
| - свыше 67 ГГц до 70 ГГц | от - 25 до - 3 | от - 25 до - 6 | от - 85 до - 10 |
| Диапазон установки мощности источника сигнала с опцией 31 (второй источник), дБм | |||
| базовый вариант | опции 051, 061 (Порт 1) | опции 061 (Порт 2), 062 | |
| Для модели MS4642B: | |||
| - от 70 кГц до 10 МГц | от - 25 до + 12 | от - 25 до + 11 | от - 95 до + 10 |
| - свыше 10 МГц до 2,5 ГГц | от - 25 до + 14 | от - 25 до + 13 | от - 95 до + 12 |
| - свыше 2,5 ГГц до 20 ГГц | от - 20 до + 14 | от - 20 до + 13 | от - 90 до + 12 |
| Для модели MS4644B | |||
| - от 70 кГц до 10 МГц | от - 25 до + 12 | от - 25 до + 11 | от - 95 до + 10 |
| - свыше 10 МГц до 2,5 ГГц | от - 25 до + 14 | от - 25 до + 13 | от - 95 до + 12 |
| - свыше 2,5 ГГц до 20 ГГц | от - 20 до + 12 | от - 20 до + 11 | от - 90 до + 10 |
| - свыше 20 ГГц до 40 ГГц | от - 25 до + 12 | от - 25 до + 11 | от - 95 до + 10 |
| Для моделей | |||
| MS4645B, MS4647B | |||
| - от 70 кГц до 10 МГц | от - 25 до + 12 | от - 25 до + 11 | от - 85 до + 10 |
| - свыше 10 МГц до 2,5 ГГц | от - 25 до + 14 | от - 25 до + 13 | от - 85 до + 12 |
| - свыше 2,5 ГГц до 5 ГГц | от - 20 до + 8 | от - 20 до + 7 | от - 80 до + 5 |
| - свыше 5 ГГц до 20 ГГц | от - 20 до + 8 | от - 20 до + 7 | от - 80 до + 5 |
| - свыше 20 ГГц до 38 ГГц | от - 25 до + 8 | от - 25 до + 6 | от - 85 до + 4 |
| - свыше 38 ГГц до 50 ГГц | от - 25 до + 7 | от - 25 до + 5 | от - 85 до + 3 |
| - свыше 50 ГГц до 65 ГГц | от - 25 до + 7 | от - 25 до + 5 | от - 85 до + 3 |
| - свыше 65 ГГц до 67 ГГц | от - 25 до + 6 | от - 25 до + 4 | от - 85 до + 2 |
| - свыше 67 ГГц до 70 ГГц | от - 25 до + 4 | от - 25 до + 1 | от - 85 до - 3 |
| Уровень мощности источника сигнала для АЦ с блоком расширения портов, не менее, дБм | ||
| без опции 031 | с опцией 031 | |
| Для блока MN4694C: | ||
| - от 70 кГц до 2 МГц | + 4 | + 6 |
| - свыше 2 МГц до 10 МГц | + 6 | + 8 |
| - свыше 10 МГц до 2 ГГц | + 8 | + 12 |
| - свыше 2 ГГц до 16 ГГц | + 8 | + 12 |
| - свыше 16 ГГц до 24 ГГц | + 5 | + 10 |
| - свыше 24 ГГц до 40 ГГц | + 7 | + 12 |
| Для блока MN4697C: | ||
| - от 70 кГц до 2 МГц | + 4 + 6 + 8 | + 6 + 8 |
| - свыше 2 МГц до 10 МГц | ||
| - свыше 10 МГц до 2 ГГц | 1 О + 12 | |
| - свыше 2 ГГц до 16 ГГц | + 5 | + 9 |
| - свыше 16 ГГц до 24 ГГц | 0 | + 5 |
| - свыше 24 ГГц до 38 ГГц | + 3 | + 8 |
| - свыше 38 ГГц до 46 ГГц | - 1 | + 3 |
| - свыше 46 ГГц до 60 ГГц | - 7 | - 1 |
| - свыше 60 ГГц до 67 ГГц | - 12 | - 5 |
| - свыше 67 ГГц до 70 ГГц | - 15 | - 5 |
| Пределы допускаемой абсолютной погрешности измерений DS11 модуля коэффициента отражения |S11| (|S22|) | )2 2 S < | ||||
| MS4642B (до 20 ГГц), MS4644B (до 40 ГГц) - с калибровочным набором 3652А-1 - от 70 кГц до 0,01 ГГц1 | |||||
| ± (0,013+0,003- | |S1 | 1|+0,016- | |S11 | |2) | |
| - свыше 0,01 ГГц до 2,5 ГГц | ± (0,008+0,001- | |S1 | 1|+0,009- | |S11 | |2) |
| - свыше 2,5 ГГц до 20 ГГц | ± (0,007+0,001- | |S1 | 1|+0,011- | |S11 | |2) |
| - свыше 20 ГГц до 40 ГГц | ± (0,010+0,001- | |S1 | 1|+0,020- | |S11 | |2) |
| - с калибровочным набором 3652А | |2) | ||||
| - от 70 кГц до 0,01 ГГц | ± (0,013+0,003- | |S1 | 1|+0,016- | |S11 | |
| - свыше 0,01 ГГц до 2,5 ГГц | ± (0,015+0,001- | |S1 | 1|+0,009- | |S11 | |2) |
| - свыше 2,5 ГГц до 20 ГГц | ± (0,020+0,001- | |S1 | 1|+0,011- | |S11 | |2) |
| - свыше 20 ГГц до 40 ГГц | ± (0,025+0,001- | |S1 | 1|+0,020- | |S11 | |2) |
| - с электронным калибровочным модулем 36585K | |2) | ||||
| - от 70 кГц до 0,01 ГГц | ± (0,010+0,012- | |S1 | 1|+0,010- | |S11 | |
| - свыше 0,01 ГГц до 2,5 ГГц | ± (0,007+0,006- | |S1 | 1|+0,010- | |S11 | |2) |
| - свыше 2,5 ГГц до 20 ГГц | ± (0,005+0,010- | |S1 | 1|+0,008- | |S11 | |2) |
| - свыше 20 ГГц до 40 ГГц | ± (0,005+0,016- | |S | 1|+0,008- | |S11 | |2) |
| MS4645B (до 50 ГГц), MS4647B (до 65 ГГц) - с калибровочным набором 3654D-1 | |2) | ||||
| - от 70 кГц до 0,01 ГГц | ± (0,013+0,002- | |S1 | 1|+0,016- | |S11 | |
| - свыше 0,01 ГГц до 2,5 ГГц | ± (0,009+0,002- | |S1 | 1|+0,011- | |S11 | |2) |
| - свыше 2,5 ГГц до 20 ГГц | ± (0,009+0,002- | |S1 | 1|+0,016- | |S11 | |2) |
| - свыше 20 ГГц до 40 ГГц | ± (0,014+0,002- | |S1 | 5 2 ,0 0, |+ | |S11 | |2) |
| - свыше 40 ГГц до 65 ГГц | ± (0,018+0,010- | |S1 | 1|+0,040- | |S11 | |2) |
| - с калибровочным набором 3654D | |||||
| - от 70 кГц до 0,01 ГГц | ± (0,013+0,002- | |S1 | 1|+0,016- | |S11 | |2) |
| - свыше 0,01 ГГц до 2,5 ГГц | ± (0,009+0,002- | |S1 | 1|+0,011- | |S11 | |2) |
| - свыше 2,5 ГГц до 20 ГГц | ± (0,010+0,002- | |S1 | 1|+0,016- | |S11 | |2) |
| - свыше 20 ГГц до 40 ГГц | ± (0,018+0,002- | |S1 | 5 2 ,0 0, |+ | |S11 | |2) |
| - свыше 40 ГГц до 65 ГГц | ± (0,025+0,010- | |S1 | 1|+0,040- | |S11 | |2) |
| - с калибровочным набором 3657-1 | |||||
| - свыше 0,025 ГГц до 2,5 ГГц | ± (0,005+0,001- | |S1 | 5 0 ,0 0, |+ | |S11 | |2) |
| - свыше 2,5 ГГц до 20 ГГц | ± (0,005+0,001- | |S1 | + 0 о - | |S11 | |2) |
| - свыше 20 ГГц до 40 ГГц | ± (0,007+0,001- | |S1 | + 0 о - | |S11 | |2) |
| - свыше 40 ГГц до 65 ГГц | ± (0,008+0,002- | |S1 | 1|+0,008- | |S11 | |2) |
| - с электронным калибровочным модулем 36585V | |||||
| - от 70 кГц до 0,01 ГГц | ± (0,010+0,012- | |S1 | 1|+0,010- | |S11 | |22) |
| - свыше 0,01 ГГц до 2,5 ГГц | ± (0,007+0,006- | |S1 | 1|+0,010- | |S11 | |22) |
| - свыше 2,5 ГГц до 20 ГГц | ± (0,005+0,010- | |S1 | 1|+0,008- | |S11 | |2) |
| - свыше 20 ГГц до 40 ГГц | ± (0,005+0,016- | |S1 | 1|+0,008- | |S11 | |22) |
| - свыше 40 ГГц до 65 ГГц | ± (0,007+0,029- | |S1 | 1|+0,010- | |S11 | |2) |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | ± [(180/p)-arcsin(DS11/|S | 1|)] | |||
1 Характеристика в диапазоне частот 70 кГц до 0,01 ГГц с опцией 70 kHz Low-End Frequency Extension
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ | |||
| модуль коэффициента передачи, дБ | |||
| от - 25 | от - 50 | от - 70 | |
| до + 5 | до - 25 | до - 50 | |
| MS4642B (до 20 ГГц), MS4644B (до 40 ГГц) с калибровочным набором 3652А, 3652А-1, или с электронным калибровочным модулем 36585K | |||
| - от 0,01 ГГц до 2,5 ГГц | ± 0,06 | ± 0,07 | ± 0,10 |
| - свыше 2,5 ГГц до 20 ГГц | ± 0,10 | ± 0,12 | ± 0,14 |
| - свыше 20 ГГц до 40 ГГц | ± 0,12 | ± 0,14 | ± 0,16 |
| MS4645B (до 50 ГГц), MS4647B (до 65 ГГц) - с калибровочным набором 3654D, 3654D-1, или с электронным калибровочным модулем 36585V | |||
| - от 0,01 ГГц до 2,5 ГГц | ± 0,09 | ± 0,10 | ± 0,15 |
| - свыше 2,5 ГГц до 20 ГГц | ± 0,12 | ± 0,13 | ± 0,16 |
| - свыше 20 ГГц до 40 ГГц | ± 0,13 | ± 0,15 | ± 0,18 |
| - свыше 40 ГГц до 65 ГГц | ± 0,22 | ± 0,25 | ± 0,28 |
| - с калибровочным набором 3657-1 | |||
| - от 0,025 ГГц до 2,5 ГГц | ± 0,06 | ± 0,07 | ± 0,13 |
| - свыше 2,5 ГГц до 20 ГГц | ± 0,06 | ± 0,07 | ± 0,12 |
| - свыше 20 ГГц до 40 ГГц | ± 0,07 | ± 0,08 | ± 0,15 |
| - свыше 40 ГГц до 65 ГГц | ± 0,12 | ± 0,14 | ± 0,20 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| модуль коэффициента передачи, дБ | |||
| от - 25 | от - 50 | от - 70 | |
| до + 5 | до - 25 | до - 50 | |
| MS4642B (до 20 ГГц), MS4644B (до 40 ГГц), с калибровочным набором 3652А, 3652А-1, или с электронным калибровочным модулем 36585K | |||
| - от 0,01 ГГц до 2,5 ГГц | ± 0,5 | ± 0,6 | ± 0,8 |
| - свыше 2,5 ГГц до 20 ГГц | ± 0,7 | ± 0,8 | ± 0,9 |
| - свыше 20 ГГц до 40 ГГц | ± 0,8 | ± 0,9 | ± 1,0 |
| MS4645B (до 50 ГГц), MS4647B (до 65 ГГц) - с калибровочным набором 3654D, 3654D-1, или с электронным калибровочным модулем 36585V | |||
| - от 0,01 ГГц до 2,5 ГГц | ± 0,7 | ± 0,8 | ± 1,0 |
| - свыше 2,5 ГГц до 20 ГГц | ± 0,7 | ± 0,8 | ± 1,0 |
| - свыше 20 ГГц до 40 ГГц | ± 0,8 | ± 0,9 | ± 1,2 |
| - свыше 40 ГГц до 65 ГГц | ± 1,6 | ± 1,7 | ± 1,9 |
| - с калибровочным набором 3657-1: | |||
| - от 0,025 ГГц до 2,5 ГГц | ± 0,6 | ± 0,8 | ± 1,0 |
| - свыше 2,5 ГГц до 20 ГГц | ± 0,4 | ± 0,5 | ± 0,8 |
| - свыше 20 ГГц до 40 ГГц | ± 0,5 | ± 0,7 | ± 1,0 |
| - свыше 40 ГГц до 65 ГГц | ± 0,8 | ± 0,9 | ± 1,3 |
| Номинальный уровень мощности источника сигнала, дБм | |||
| базовый вариант | опции 051, 061 или 062 | ||
| - для модели MS4642B | + 5 | + 5 | |
| - для модели MS4644B | + 5 | + 5 | |
| - для модели MS4645B | - 3 | - 10 | |
| - для модели MS4647B | - 3 | - 10 | |
| Пределы допускаемой основной погрешности установки номинального уровня мощности, дБ | |||
| - от 70 кГц до 40 ГГц | ± 1,5 | ||
| - свыше 40 ГГц до 67 ГГц | ± 3,0 | ||
| - свыше 67 ГГц до 70 ГГц | ± 4,0 | ||
| Количество измерительных портов: | |||
| - измерительного блока | 2 | ||
| - измерительного блока с блоком расширения портов | 4 | ||
| Нескорректированная направленность измерительных портов базового варианта АЦ, дБ, не менее: | |||
| - от 70 кГц до 10 МГц | 10 | ||
| - свыше 10 МГц до 2,5 ГГц | 9 | ||
| - свыше 2,5 ГГц до 5 ГГц | 20 | ||
| - свыше 5 ГГц до 20 ГГц | 17 | ||
| - свыше 20 ГГц до 40 ГГц | 14 | ||
| - свыше 40 ГГц до 65 ГГц | 11 | ||
| Нескорректированный модуль коэффициента отражения измерительных портов базового варианта АЦ, дБ, не более: | |||
| - от 70 кГц до 10 МГц | - 8 | ||
| - свыше 10 МГц до 5 ГГц | - 10 | ||
| - свыше 5 ГГц до 20 ГГц | - 9 | ||
| - свыше 20 ГГц до 40 ГГц | - 7 | ||
| - свыше 40 ГГц до 65 ГГц | - 7 | ||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Время прогрева, минут, не более | 90 |
| Напряжение питания от сети переменного тока (50±1Гц), В | от 198 до 242 |
| Потребляемая мощность, В-А, не более: - измерительного блока АЦ - блока расширения портов | 350 150 |
| Габаритные размеры (ширина х высота х длина), мм, не более: - измерительного блока - блока расширения портов | 426 х 267 х 502 426 х 89 х 502 |
| Масса, кг, не более: - измерительного блока - блока расширения портов | 30 10 |
| Температура окружающей среды, °C: - рабочие условия применения; - условия транспортирования и хранения. | от + 20 до + 30 от - 40 до + 75 |
| Относительная влажность воздуха, не более, %: - рабочие условия применения - условия транспортирования и хранения, при 65 °С | 80 90 |
Примечания:
1) Динамический диапазон измерений рассчитывается как разница между максимальным калиброванным уровнем мощности источника сигнала и уровнем шумов на соответствующем измерительном порту.
2) Сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт.
3) Пределы допускаемых погрешностей измерений модуля коэффициента отражения и фазы коэффициента отражения, погрешностей измерений модуля коэффициента передачи и фазы коэффициента передачи нормированы при следующих условиях:
- рабочий диапазон температур окружающей среды 23 ± 3 °С с изменением температуры не более чем на ±1 °С после выполнения калибровки;
- полоса пропускания фильтра ПЧ 10 Гц;
- при номинальном уровне мощности источника сигнала, либо при уровне 0 дБм, если номинальный уровень мощности больше 0 дБм.
- при измерении коэффициента отражения четырехполюсников с S12 (S21) = 0;
- при измерении коэффициентов передачи четырехполюсников с S11 (S22) = 0;
- при использовании для измерения коэффициентов передачи измерительного кабеля с пренебрежимо малым температурным дрейфом параметров и пренебрежимо малой амплитудной и фазовой нестабильностью при изгибе.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели анализатора методом шелкографии (справа, снизу).
Комплект поставки анализатора приведён в таблице 3.
Таблица 3 - Комплект поставки анализатора
| Наименование, тип | Количество, шт. | Примечание |
| Анализатор цепей векторный MS4642B, MS4644B, MS4645B, MS4647B | 1 | по заказу |
| Блок расширения портов ЫЖ694С либо MN4697С | 1 | по заказу |
| Кейс транспортировочный 760-246-R | 1 | по заказу |
| Кабели и принадлежности | по заказу | по заказу |
| Кабель питания | 1 | |
| Оптическая USB мышь | 1 | |
| Методика поверки | 1 | |
| Руководство по эксплуатации | 1 |
осуществляется по документу МП 58546-14 «Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694Q MN4697C Методика поверки», утвержденному ГЦИ СИ ФГУП «СНИИМ» 23.07.2014 г.
Основные средства поверки:
1. Частотомер электронно-счетный Ч3-66, диапазон частот от 70 кГц до 37,5 ГГц.
2. Стандарт частоты рубидиевый Stanford Research Systems FS 725, годовой дрейф частоты 10 МГц не более ± 1 10-10.
3. Переносчик частоты Ч5-13, диапазон частот от 37,5 ГГц до 70 ГГц.
4. Ваттметр с блоком измерительным R&S NRP и преобразователями измерительными NRP-Z55, NRP-Z57,
диапазон частот от 70 кГц до 70 ГГц;
диапазон измерений мощности СВЧ от - 25 до + 20 дБм;
пределы относительной погрешности измерений мощности ± 0,5 дБ.
5. Наборы мер коэффициента передачи (КП) и коэффициента отражения (КО) из состава Государственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:
Anritsu 3668-1 Verification Kit для моделей MS4642B и MS4644B, диапазон частот от 70 кГц до 40 ГГц;
пределы допускаемой погрешности определения действительных значений
- для отрезков коаксиального волновода 25 Ом, 50 Ом:
модуля КП ± (0,05 ... 0,1) дБ; фазы КП: ± (0,5 ... 1,0) °; модуля КО ± (0,005 ... 0,01);
- для аттенюатора 20 дБ:
модуля КП: ± (0,05 ... 0,1) дБ; фазы КП: ±(0,5 ... 1,0) °; модуля КО: ± (0,005 ... 0,01); для аттенюатора 50 дБ:
модуля КП: ± (0,08 ... 0,15) дБ; фазы КП: ±(0,5 ... 1,5) °; модуля КО: ± (0,005 ... 0,01). Anritsu 3669B-1 Verification Kit для моделей MS4645B и MS4647B, диапазон частот от 70 кГц до 65 ГГц;
пределы допускаемой погрешности определения действительных значений
- для отрезков коаксиального волновода 25 Ом, 50 Ом:
модуля КП ± (0,05 ... 0,1) дБ; фазы КП: ± (0,5 ... 1,0) °; модуля КО ± (0,005 ... 0,01);
- для аттенюатора 20 дБ:
модуля КП: ± (0,05 ... 0,1) дБ; фазы КП: ± (0,5 ... 1,5) °; модуля КО: ± (0,005 ... 0,015); для аттенюатора 40 дБ:
модуля КП: ± (0,05 ... 0,18) дБ; фазы КП: ± (0,5 ... 2,5) °; модуля КО: ± (0,005 ... 0,015).
6. Нагрузки согласованные из состава Государственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:
Anritsu 28KF50A для моделей MS4642B и MS4644B,
диапазон частот от 70 кГц до 40 ГГц, КСВН не более 1,15;
Anritsu 28VF50D для моделей MS4645B и MS4647B,
диапазон частот от 70 кГц до 70 ГГц, КСВН не более 1,15.
7. Нагрузки короткозамкнутые из состава Государственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:
Anritsu 23K50 «вилка» и 23KF50 «розетка» для моделей MS4642B и MS4644B; пределы допускаемой погрешности определения действительных значений модуля КО ± (0,005 ... 0,01) дБ; фазы КО: ± (0,5 ... 1,5) °;
Anritsu 23V50C «вилка» и 23VF50C «розетка» для моделей MS4645B и MS4647B; пределы допускаемой погрешности определения действительных значений модуля КО ± (0,005 ... 0,015) дБ; фазы КО: ± (0,5 ... 2) °
8. Комплект для измерения присоединительных размеров соединителей типа 2,92 мм и 1,85 мм из состава Государственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011.
Методы измерений приведены в документе:
«Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694Q MN4697C Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным MS4642B, MS4644B, MS4645B, MS4647B, блокам расширения портов MN4694Q MN4697С
1. ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
2. ГОСТ 22261-94. «Средства измерения электрических и магнитных величин. Общие технические условия».
3. «Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694Q MN4697C Руководство по эксплуатации».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 39 |
| Поверителей | 6 |
| Актуальность данных | 18.11.2024 |
