Регуляторы-ограничители температуры safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160, 58547-14

Назначение

Регуляторы-ограничители температуры safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160 (далее - регуляторы) предназначены для измерений аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), измерительных преобразований измеренных значений физической величины в унифицированный аналоговый сигнал силы или напряжения постоянного тока, в дискретный или релейный сигнал, отображения результата измерений на цифровом индикаторе, а также для регулирования измеряемой физической величины по заданному закону.

Описание

Принцип действия регуляторов основан на измерении и обработке микропроцессором поступающих на его вход аналоговых сигналов, сравнении с заданными пользователем параметрами управления и выдачи сигналов управления внешними исполнительными устройствами.

Регуляторы выполнены в пластиковом корпусе. На лицевой панели регуляторов имеются кнопки управления параметрами входных сигналов, кнопка сброса, светодиоды рабочего состояния, аварийного режима, ошибок. Также на лицевой стороне регуляторов расположен монохроматический дисплей, разъемы для подключения к персональному компьютеру (у регуляторов safetyM STB/STW тип 701150/55 разъём мини USB, у регуляторов TB/TW тип 701160 разъём - четырёхполюсное гнездо для подключения адаптера USB/TTL). На боковой стороне регуляторов расположены клеммы для подключения напряжения питания и входных сигналов.

Конфигурирование приборов (параметры входных сигналов и параметры индикации текущих значений входных сигналов и т.д.) проводится с использованием клавиш на передней панели.

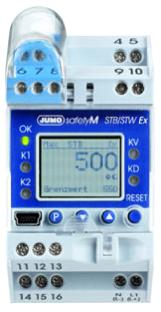

Фотографии общего вида регуляторов приведены на рисунках 1 и 2.

Рисунок 1 - Фото общего вида регулятора Рисунок 1 - Фото общего вида регулятора 701150/55    701160

Программное обеспечение

Программное обеспечение (ПО) регуляторов представляет собой встроенное программное обеспечение (ВПО), идентификационные данные которого описаны в таблице 1.

ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память регуляторов в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «средний» в соответствии с Р 50.2.077-2014). Метрологические характеристики регуляторов нормированы с учетом ВПО.

ВПО, указанное в таблице 1, обеспечивает ограничение прав доступа к настроечным параметрам и измерительной информации с помощью пароля. Кроме того, у регуляторов тип 701150/55 для предотвращения непреднамеренных и преднамеренных изменений настроек имеется прозрачная крышка с двумя отверстиями, через которые вставляется проволока, соединяющая крышку и корпус. Концы проволоки фиксируются пломбой.

Таблица 1

Технические характеристики

Метрологические характеристики регуляторов приведены в таблице 2.

Примечания к таблице 2

1    Для регуляторов safetyM STB/STW тип 701150/55 для каналов аналогового вывода сигналов силы постоянного тока в диапазон 0/4 -20 мА и напряжения постоянного тока в диапазоне 0/2 - 10 В пределы допускаемой основной приведённой погрешности -± 0,5 %, допускаемый температурный коэффициент - ± 150 млн-1/°С.

2    Погрешность для режима измерений сигналов от термопар указана без учёта погрешности канала компенсации температур холодного спая. Погрешность канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100) ± 1 °C.

Рабочие условия применения:

-    рабочий диапазон температур    от 0 до плюс 55 °С;

-    относительная влажность    до 85% без конденсации;

-    напряжение питания от 20 до 30 В постоянного/переменного тока и от 115 до 240 В переменного тока с частотой от 48 до 63 Гц.

Температура хранения от минус 30 до плюс 70 °С.

Габаритные размеры: тип 701150/55 - 94,3х87,5х45 мм, тип 701160 -124,8x109x22,5 мм.

Масса: тип 701150/55 - 230 г, тип 701160 - 160 г.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководств по эксплуатации регуляторов safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160.

Комплектность

В комплект поставки входят:

-    регулятор согласно заказу;

-    руководство по эксплуатации;

-методика поверки;

-    упаковка.

Поверка

осуществляется в соответствии с документом МП 58547-14 «Регуляторы-ограничители температуры safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160. Методика поверки», утвержденным ФГУП «ВНИИМС» 16.06.2014 г.

Перечень основного поверочного оборудования: калибратор универсальный Н4-7 (± (0,002 % U+ 0,00025 % Цп) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 200 мВ; ± (0,002 % U+ 0,00015 % Цп) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,004 % I+ 0,0004 % 1п) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА); мультиметр 8845А (± (0,0035 % U+ 0,0005 % Цп) в режиме измерений напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,05 % I+ 0,005 % 1п) в режиме измерений силы постоянного тока в диапазоне от 0 до 20 мА); магазин сопротивлений МСР-60М кл.т.0,02.

Сведения о методах измерений

Методы измерений изложены в руководствах по эксплуатации регуляторов safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160.

Нормативные и технические документы, устанавливающие требования к регуляторам-ограничителям температуры safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования.

Техническая документация изготовителя.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
