| Номер в госреестре | 58555-14 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | MELSEC серий FX, L, Q |
| Изготовитель | "Mitsubishi electric corporation", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 26.07.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Контроллеры программируемые логические MELSEC серий FX, L, Q предназначены для измерений и измерительных преобразований аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также выработки управляющих аналоговых и дискретных сигналов в соответствии с заложенной программой.
Принцип действия контроллеров программируемых логических MELSEC серий FX, L, Q (далее - контроллеры) основан на аналого-цифровом преобразовании измеряемой величины, а также цифро-аналоговом преобразовании, осуществляемыми функциональными модулями контроллеров.
Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации основных блоков и модулей из числа следующих:
- центральное управляющее устройство CPU;
- блоки питания;
- модули ввода/вывода аналоговых и дискретных сигналов (в том числе аналоговые расширительные адаптеры и адаптерные модули);
- модули позиционирования;
- коммуникационные процессоры для подключения к сетям.
Контроллеры имеют возможности подключения к промышленным сетям Ethernet, CC-Link, Profibus, Modbus, DeviceNet, CANopen и по интерфейсам RS-232, RS-485, RS-422, USB.

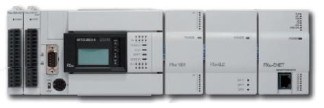

Общий вид контроллеров представлен на рисунках 1 - 3 .
Программное обеспечение (ПО) контроллеров можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на персональный компьютер.
Метрологически значимым программным обеспечением является ВПО, которое устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Уровень защиты от непреднамеренных и преднамеренных изменений - средний по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО контроллеров
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | GX Works2 | PX Developer |
| Номер версии (идентификационный номер ПО) | 1.499 | 1.28 |
| Цифровой идентификатор ПО | Не используется | Не используется |
Таблица 2 - Основные метрологические характеристики модулей контроллеров программируемых логических MELSEC серии FX
| Тип модуля | Кол-во каналов | Сигналы | Пределы допускаемой основной приведенной погрешности, % 1) | Пределы допускаемой погрешности в рабочем диап. температур, % 1) | |
| на входе | на выходе | ||||
| FX3G-2AD-BD | 2 | от 0 до 10 В | 12 бит | ± 0,5 | ± 1,0 |
| от 4 до 20 мА | 11 бит | ||||
| FX3G-IDA-BD | 1 | 12 бит | от 0 до 10 В | ± 0,5 | ± 1,0 |
| 11 бит | от 4 до 20 мА | ||||
| FX3U-3A-ADP | 2 | от 0 до 10 В | 12 бит | ± 0,5 | ± 1,0 |
| от 4 до 20 мА | |||||
| 1 | 12 бит | от 0 до 10 В | ± 0,5 | ± 1,0 | |
| от 4 до 20 мА | |||||
| FX3UC-4AD | 4 | от -10 до 10 В | 16 бит | ± 0,3 | ± 0,5 |
| от -20 до 20 мА | 15 бит | ± 0,5 | ± 1,0 | ||
| от 4 до 20 мА | |||||
| FX3U-4AD-PTW-ADP 2) | 4 | Сигналы от ТС: Pt100: от -100 до 600 °С | от - 1000 до 6000 тех. ед. | ± 0,5 | ± 1,0 |
| FX3U-4AD-PNK-ADP 2) | 4 | Сигналы от ТС: Pt1000: от -50 до 250 °С | от - 500 до 2500 тех. ед. | ± 0,5 | ± 1,0 |
| Ni1000: от -40 до 110 °С | от - 400 до 1100 тех. ед. | ||||
| FX3U-4LC | 4 | См. таблицу 3 | |||
| Примечания 1 Значения допускаемых основной погрешности и погрешности в рабочем диапазоне температур выражены в % от диапазона измерений или диапазона выходного сигнала (кроме модуля FX3U-4LC); 2 Подключение модуля FX3U-4AD-PNK-ADP по 2-х или 3-х проводной схеме, модуля FX3U-4AD-PTW-ADP по 3-х проводной схеме | |||||
| Сигналы | Пределы допускаемой основной погрешности | Пределы допускае | |||
| на входе | на выходе, | мой погрешности в рабочем диапазоне | |||
| тип | диапазон | тех. единицы | температур | ||
| от -100 до 1300°С | от -100 до 1300 | ||||
| K | от -100 до 400 °С | от -1000 до 4000 | |||
| от -200 до 200 °С | от -2000 до 2000 | ±3,0°С ± 1 знак (для | ±7,0°С ± 1 знак (для | ||
| от -200 до 200 °С | от -2000 до 2000 | сигналов <-100°С); | сигналов < -100°С); | ||
| J | от -100 до 400 °С | от -1000 до 4000 | ±1,5°С ± 1 знак (для сигналов от -100°С до 500°С); ±0,3 % от вх.знач. ± 1 знак (для сигналов > 500°С) | ±3,5°С ± 1 знак (для сигналов от -100°С до 500°С); ±0,7 % от вх.знач. ± 1 знак (для сигналов > 500°С) | |
| от -100 до 800 °С | от -1000 до 8000 | ||||
| E | от -200 до 200 °С | от -2000 до 2000 | |||
| от 0 до 1000 °С | от 0 до 1000 | ||||
| от -200 до 200 °С | от -2000 до 2000 | ||||
| Сиг налы | T | от -200 до 400 °С | от -2000 до 4000 | ||
| от 0 до 400 °С | от 0 до 4000 | ||||
| от ТП | R, S | от 0 до 1700 °С | от 0 до 1700 | ±3,0°С ± 1 знак (для сигналов < 1000°С); ±0,3 % от вх.знач. ± 1 знак (для сигналов > 1000°С) | ±3,0°С ± 1 знак (для сигналов < 1000°С); ±0,7 % от вх.знач. ± 1 знак (для сигналов > 1000°С) |
| N | от 0 до 1300 °С | от 0 до 1300 | |||
| B | от 0 до 1800 °С | от 0 до 1800 | ±70°С ± 1 знак (для сигналов < 400°С); ±3,0°С ± 1 знак (для сигналов от 400°С до 1000°С); ±0,3 % от вх.знач. ± 1 знак (для сигналов > 1000°С) | ±140°С ± 1 знак (для сигналов < 400°С); ±7,0°С ± 1 знак (для сигналов от 400°С до 1000°С); ±0,7 % от вх.знач. ± 1 знак (для сигналов > 1000°С) | |
| Сиг | Pt100 | от -50 до 150 °С | от -500 до 1500 | ±0,6°С ± 1 знак (для сигналов < 200°С) ±0,3 % от вх.знач. ± 1 знак (для сигналов > 200°С) | ±1,4°С ± 1 знак (для сигналов < 200°С) ±0,7 % от вх.знач. ± 1 знак (для сигналов > 200°С) |
| налы | (с=0,00385°С1) | от -200 до 600 °С | от -2000 до 6000 | ||
| от ТС | Pt1000 (о=0,00385°С1) | от -200 до 650 °С | от -2000 до 6500 | ||
| мВ | от 0 до 10 мВ от 0 до 100 мВ | от 0 до 20000 | ±0,3 % от диапазона ± 1 знак | ±0,7 % от диапазона ± 1 знак | |
| Примечания 1 Подключение ТС Pt100 по 3-х проводной схеме, ТС Pt1000 по 2-х или 3-х проводной схеме; 2 Погрешность канала компенсации температуры холодного спая ТП: ± 3 °С (при t спая ТП от -200 до -150 °С); ± 2 °С (при t спая ТП от -150 до -100°С); ± 1 °С (при t спая ТП выше -100 °С) | |||||
| Тип модуля | Количество каналов | Сигналы | Пределы до | Пределы допускаемой погрешности в рабочем ди-ап. температур | |
| на входе | на выходе | пускаемой основной приведенной погрешности | |||
| L60AD4 1 | 4 | от 0 до 10 В от 0 до 5 В от 1 до 5 В | от 0 до 20000 тех. ед. | ± 0,1 % от верхнего значения диапазона выходного сигнала | ± 0,2 % от верхнего значения диапазона выходного сигнала |
| от -10 до 10 В | от -20000 до 20000 тех. ед. | ||||
| от 0 до 20 мА от 4 до 20 мА | от 0 до 20000 тех. ед. | ||||
| L60DA4 1 | 4 | от 0 до 20000 тех. ед. | от 0 до 5 В от 1 до 5 В | ± 0,1 % от верхнего значения диапазона выходного сигнала | ± 0,3 % от верхнего значения диапазона выходного сигнала |
| от -20000 до 20000 тех. ед. | от -10 до 10 В | ||||
| от 0 до 20000 тех. ед. | от 0 до 20 мА от 4 до 20 мА | ||||
| L60TCRT4, L60TCRT4BW 2), 3) | 4 | Сигналы от ТС Pt100 (а=0,00385 °С-1): от -200 до 850 °С от -200 до 600 °С от -200 до 200 °С | от -200 до 850 тех.ед от -200 до 600 тех.ед от -200 до 200 тех.ед | ± 0,3 % от диапазона измерений | ± 0,7 % от диапазона измерений |
| L60TCTT4, L60TCTT4BW 2), 3) | 4 | Сигналы от ТП: R, S: от 0 до 1700°С | от 0 до 1700 тех.ед | ± 0,3 % от диапазона измерений | ± 0,7 % от диапазона измерений |
| J: от -200 до 1000°С от 0 до 400°С от 0 до 500°С от 0 до 800°С от 0 до 1200°С | от -200 до 1000 тех.ед от 0 до 400 тех.ед от 0 до 500 тех.ед от 0 до 800 тех.ед от 0 до 1200 тех.ед | ||||
| K: от 0 до 500°С от 0 до 800°С от 0 до 1300°С от -200 до 1300°С от -200 до 400°С от 0 до 400°С от 0 до 500°С от 0 до 800°С | от 0 до 500 тех.ед от 0 до 800 тех.ед от 0 до 1300 тех.ед от -2000 до 13000 тех.ед от -2000 до 4000 тех.ед от 0 до 4000 тех.ед от 0 до 5000 тех.ед от 0 до 8000 тех.ед | ||||
| T: от-200 до 400°С от -200 до 200°С от 0 до 200°С от 0 до 400°С от -200 до 400°С от 0 до 400°С | от -200 до 400 тех.ед от -200 до 200 тех.ед от 0 до 200 тех.ед от 0 до 400 тех.ед от -2000 до 4000 тех.ед от 0 до 4000 тех.ед | ||||
| Тип модуля | Количество каналов | Сигналы | Пределы до | Пределы допускаемой погрешности в рабочем диап. температур | |
| на входе | на выходе | пускаемой основной приведенной погрешности | |||
| L60TCTT4, L60TCTT4BW 2), 3) | 4 | B: от 0 до 1800°С | от 0 до 1800 тех.ед | ± 0,3 % от диапазона измерений | ± 0,7 % от диапазона измерений |
| E:от-200 до 1000°С от 0 до 400°С от 0 до 700°С от 0 до 1000°С | от -2000 до 10000 тех.ед от 0 до 400 тех.ед от 0 до 7000 тех.ед от 0 до 1000 тех.ед | ||||
| N: от 0до 1000°С от 0до 1300°С | от 0до 10000 тех.ед от 0до 1300 тех.ед | ||||
| Примечания 1 При включении функции масштабирования диапазон входного или выходного сигнала, выраженный в технических единицах может быть расширен до максимальных значений: от -32768 до 32767 технических единиц; 2 Погрешность канала компенсации температуры холодного спая ТП: ± 3 °С (при t спая ТП от -200 до -150 °С); ± 2 °С (при t спая ТП от -150 до -100°С); ± 1 °С (при t спая ТП выше -100 °С); 3 Погрешность ТП В нормируется от 400°С | |||||
Таблица 5 - Основные метрологические характеристики модулей контроллеров программируемых логических MELSEC серии Q
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной при-вед. погрешности, % | Допускаемый температурный коэффициент, %/°С | Пределы допускаемой погрешности в рабоч. диап. температур, % | |
| на входе | на выходе, тех. единицы | |||||
| Q64ADH | 4 | от 0 до 10 В от 0 до 5 В от 1 до 5 В | от 0 до 20000 | ± 0,1 | - | ± 0,2 |
| от -10 до 10 В | от -20000 до 20000 | |||||
| от 0 до 20 мА от 4 до 20 мА | от 0 до 20000 | |||||
| Q66AD-DG | 6 | от 0 до 20 мА от 4 до 20 мА | от 0 до 12000 | ± 0,1 | 0,00714 | - |
| Примечания 1 Значения допускаемых основной погрешности, температурного коэффициента или погрешности в рабочем диапазоне температур выражены в % от верхнего значения диапазона выходного сигнала; 2 При включении функции масштабирования диапазон выходного сигнала может быть расширен до максимальных значений: от -32768 до 32767 технических единиц | ||||||
Рабочие условия применения:
- температура окружающего воздуха от 0 до 55°С (нормальная температура 25°С);
- относительная влажность до 95% без конденсации;
- температура хранения от минус 25°С до 75°С;
- напряжение питания от 100 до (240+10%-15%) В;
- частота сети переменного тока (50±1) Гц;
Г абаритные размеры, масса и потребляемая мощность контроллеров зависят от количества и типов модулей, входящих в их состав.
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность контроллеров определяется индивидуальным заказом.
В комплект поставки также входит:
- комплект технической документации;
- комплект общесистемного программного обеспечения;
- комплект внешних устройств.
осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденным ФГУП «ВНИИМС» 28.11.2011 г.
Перечень основных средств поверки:
- калибратор-вольтметр универсальный В1-28 (пределы допускаемой основной погрешности: в диапазоне от 0 до 24 мА ± (0,01 %!и + 0,0015 %!д) - в режиме измерений; ±(0,006 %1и + 0,002 %1д) - в режиме воспроизведений; в диапазоне от 0 до 0,2 В ± (0,003 %№ + 0,002 %Цд) - в режиме воспроизведений; в диапазоне от 0 до 20 В ± (0,003 %№ + 0,0003 %Цд) в режиме измерений и воспроизведений);
- магазин сопротивлений МСР-60М (диапазон воспроизведений сопротивления от 0 Ом до 10 кОм, класс точности 0,02).
Методы измерений приведены в Руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим MELSEC серий FX, L, Q
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и (МЭК 61131 -2) методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
