Аттенюаторы ступенчатые 50BR-068, 58558-14

Аттенюаторы ступенчатые 50BR-068 (далее по тексту - аттенюаторы) предназначены для хранения единицы ослабления электромагнитных колебаний в коаксиальных линиях передачи и применяются в телекоммуникационных и радиотехнических систем, измерительных комплексов, а также при калибровке и поверки радиоизмерительных приборов.

Документы

Описание типа

Карточка СИ

Номер в госреестре	58558-14
Наименование СИ	Аттенюаторы ступенчатые
Обозначение типа СИ	50BR-068
Изготовитель	"JFW Industries, Inc.", США
Год регистрации	2014
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Описание

Конструктивно аттенюаторы выполнены в виде блока, внутри которого размещены два коаксиальных ступенчатых аттенюаторов, выполненных в виде отрезков коаксиальных линий передачи с встроенными тонкопленочными резисторами для поглощения мощности электромагнитных колебаний. Подключение резисторов осуществляется с помощью двух шаговых поворотных устройств с шагом 1 дБ в диапазоне ослаблений от 0 до 10 дБ для одного устройства и с шагом 10 дБ в диапазоне ослаблений от 0 до 100 дБ для другого.

Подключение аттенюаторов к источнику сигнала и нагрузке может производиться в любом направлении.

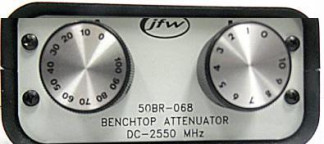

Фотография общего вида аттенюаторов представлена на рисунке 1.

Диапазон частот.............................................................................................от 10 до 2550 МГц.

Диапазон ослабления....................................................................................от 1 до 110 дБ

с шагом 1 дБ;

Пределы допускаемой абсолютной погрешности установки ослабления, дБ:

- в диапазоне ослаблений от 1 до 10 дБ............................................± 0,35;

- в диапазоне ослаблений от 10 до 100 дБ:

в диапазоне частот от 10 МГц до 1 ГГц...................................± 1,0;

в диапазоне частот от 1 ГГц до 2,55 ГГц.................................± 3,5.

КСВН...............................................................................................................не более 1,7.

Входная СВЧ мощность................................................................................2 Вт;

Габаритные размеры (высота х ширина х глубина), мм, не более........178 х 127 х 67.

Рабочие условия эксплуатации:

температура окружающей среды, °С..........................................................от 5 до 40;

относительная влажность воздуха при температуре 25 °С, %................до 80;

атмосферное давление, кПа..........................................................................от 84 до 106.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель аттенюаторов в виде голографической наклейки и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят:

- аттенюатор............................................................................1 шт.

- паспорт.................................................................................1 экз.

Поверка

осуществляется по документу МП 58558-14 «Аттенюатор ступенчатый 50BR-068. Паспорт. Приложение. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 31 июля 2014 г.

Перечень основных средств измерений, применяемых при поверке, приведен в таблице 1.

Таблица 1

Наименование и тип средства поверки	Основные технические характеристики средств измерений
Анализатор параметров радиотехнических трактов и сигналов портативный MS2038C	диапазон частот от 10 МГц до 3 ГГц; диапазон измерения КСВН от 1,03 до 10; погрешность измерения КСВН от - 4 до +7,5 %
Установка для измерения ослаблений и фазового сдвига образцовая ДК1-16	диапазон рабочих частот от 0,01 до 4 ГГц; диапазон измеряемых ослаблений (А) от 0 до 140 дБ; пределы допускаемой абсолютной погрешности измерений ослабления, дБ: ± 0,01 (при А = 10 дБ); ± 0,05 (при А = 60 дБ); ± 0,11 (при А = 80 дБ); ± 0,16 (при А = 90 дБ); ± 0,25 (при А = 100 дБ); ± 0,4 (при А = 110 дБ).
Генератор сигналов SMB100A	диапазон частот от 9 кГц до 6 ГГц; выходная мощность до 25 дБм; пределы допускаемой погрешности установки уровня выходной мощности ±(0,5-1,0) дБ.

Сведения о методах измерений

«Аттенюатор ступенчатый 50BR-068. Паспорт».

Нормативные и технические документы, устанавливающие требования к аттенюаторам ступенчатым 50BR-068

Техническая документация фирмы «JFW Industries, Inc», США.

Лист № 3 Всего листов 3

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
