| Номер в госреестре | 58559-14 |
| Наименование СИ | Трансформаторы напряжения встроенные |
| Обозначение типа СИ | GBEA |
| Изготовитель | "Ritz Instrument Transformers Shanghai Co. Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения встроенные GBEA Назначение средства измерений
Трансформаторы напряжения встроенные GBEA (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты в составе КРУЭ класса напряжения от 6 до 35 кВ.
Трансформаторы напряжения встроенные GBEA по принципу конструкции являются трансформаторами напряжения для установки внутри шкафов КРУЭ и представляют собой магнитопровод с обмотками высокого и низкого напряжения с литой эпоксидной изоляцией. Первичная обмотка трансформатора включается пофазно к сборным шинам. Выводы вторичной обмотки трансформаторов могут изготавливаться с различными классами точности и подключаются к клеммным зажимам оборудования.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

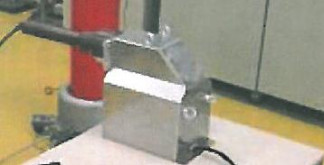

Фотография общего вида трансформаторов напряжения встроенных GBEA представлена на рисунке 1.
Основные метрологические и технические характеристики трансформаторов напряжения встроенных GBEA представлены в таблице 1.
Таблица 1
| Характеристика | Значение |
| Класс напряжения по ГОСТ 1516.3-96, кВ | от 6 до 35 |
| Номинальное напряжение первичных обмоток, кВ | от 6 до 35 |
| Номинальное напряжение вторичных обмоток, В | 100/V3; 100 |
| Классы точности вторичных обмоток: основной дополнительной | 0,2; 0,5 3Р; 6Р |
| Характеристика | Значение |
| Номинальная мощность вторичных обмоток, В-А | от 20 до 400 |
| Номинальная частота, Гц | 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 455x195x435 |
| Масса, кг, не более | 75 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3 |
Знак утверждения типа наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
В комплект поставки входят:
- трансформатор напряжения встроенный GBEA 1 шт.
- паспорт 1 экз.
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Перечень основных средств, применяемых при поверке:
- трансформатор напряжения измерительный эталонный NVRD 40; номинальное напряжение первичной обмотки, кВ: от 3 до 40; номинальное напряжение вторичной обмотки, В: 100/V3; 100; класс точности: 0,01
- прибор сравнения КНТ-03; предел измерения значения вторичного напряжения, В: 199,9; предел измерения погрешности напряжения, %: 19,99; предел измерения угловой погрешности, угловых мин: ± 1999
- магазины нагрузки трансформаторов напряжения МНТН; номинальные величины нагрузки, В-А: от 1,25 до 200
Методы измерений с помощью трансформаторов напряжения встроенных GBEA указаны в документе «Трансформаторы напряжения встроенные GBEA. Паспорт».
Нормативные документы, устанавливающие требования к трансформаторам напряжения встроенным GBEA
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
