| Номер в госреестре | 58562-14 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | SONOSCREEN ST10 |
| Изготовитель | "SONOTEC Ultraschallsensorik Halle GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

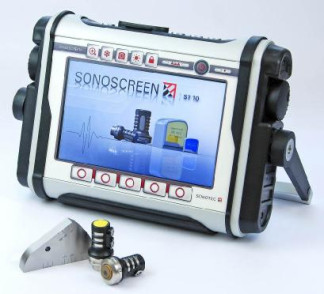

Дефектоскопы ультразвуковые SONOSCREEN ST10 (далее - дефектоскопы) предназначены для измерения координат, глубины залегания и размеров дефектов при контроле сварных соединений, готовых изделий, полуфабрикатов, а также для измерения толщины изделий.
Принцип действия дефектоскопов основан на способности ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов и граней изделий. Принятый сигнал усиливается, после чего преобразуется в цифровую форму, обрабатывается микропроцессором и в графическом и цифровом виде отображается на индикаторе.
Дефектоскопы сохраняют работоспособность при контроле материалов и изделий со скоростями распространения ультразвуковых колебаний в диапазоне от 500 до 10000 м/с, при этом допустимое значение затухания ультразвуковых колебаний в материалах определяется глубиной залегания, размерами и ориентацией дефектов, типом применяемых преобразователей и конкретной методикой контроля.
Конструктивно дефектоскопы выполнены в виде электронного блока с дисплеем и клавиатурой. К электронному блоку посредством кабеля подсоединяется ультразвуковой преобразователь.
Электронный блок дефектоскопа выполнен в жестком алюминиевом корпусе, который предохраняет внутренние элементы дефектоскопа от внешних воздействий, таких как удары, механические повреждения и т.д. Степень защиты электронного блока от внешних воздействий
IP 66 по ГОСТ 14254-96.
На передней панели корпуса электронного блока дефектоскопа расположены цветной дисплей, функциональные кнопки, кнопка включения, индикаторы питания и сигнализации. На верхней панели корпуса расположены разъем для подключения зарядного устройства, два разъема для подключения совмещенных и раздельно-совмещённых преобразователей, герметичный отсек с двумя USB-портами. Настройка параметров дефектоскопа производится с помощью боковых вращающихся ручек и функциональных кнопок.
Дефектоскопы могут применяться для контроля объектов транспорта, авиации, судостроения, энергетики, газового хозяйства, химических и нефтеперерабатывающих комплексов, и других промышленных объектов.
Для настройки параметров измерения, а также отображения и хранения результатов контроля в дефектоскопах применяется программное обеспечение. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентиф икационное наименование ПО | Номер версии (идентификацион ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| SONOSCREEN ST10 | 1.2.0 и выше | — | — |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
| Наименование параметра | Значение параметра |
| 1 | 2 |
| Диапазон рабочих частот, МГц | От 0,5 до 20,0 |
| Амплитуда импульса возбуждения на нагрузке 50 Ом (для импульса отрицательной полярности), В: - при демпфировании 50 Ом - при демпфировании 400 Ом | 40 ± 10%; 300± 10% 50 ± 10%; 360± 10% |
| Пределы допускаемой относительной погрешности измерения амплитуды сигнала, % | ±2,0 |
| Диапазон установки скорости распространения УЗК, м/с | От 500 до 10000 |
| Дискретность установки скорости распространения УЗК, м/с | 1 |
| Диапазон измерения толщины изделия, глубины и координат залегания дефектов, мм | От 2 до 6900 |
| Диапазон показаний толщины изделия, глубины и координат залегания дефектов, мм | От 0 до 20000 |
| Пределы допускаемой относительной погрешности измерения толщины изделия, глубины и координат залегания дефектов, % | ±2 |
| Диапазон регулировки усиления приемного тракта, дБ | От 0 до 110,0 |
| Дискретность установки усиления приемного тракта, дБ | 0,5; 1,0; 2,0; 6,0; 12,0 |
| Отклонение установки усиления приемного тракта, дБ | ±1,0 |
| Напряжение питания, В: - от сети переменного тока - от встроенного аккумулятора - от сменного аккумулятора | От 100 до 240 3,2 3,7 |
| Г абаритные размеры электронного блока, длина х ширина х высота, мм, не более | 310x77x206 |
| Масса электронного блока, кг, не более | 3,2 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - класс защиты | От минус 20 до плюс 60 IP66 |
наносится на заднюю панель дефектоскопа методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
В комплект поставки дефектоскопа ультразвукового SONOSCREEN ST10 входят: Таблица 3
| Наименование | Количество |
| Электронный блок дефектоскопа | 1 шт. |
| ПЭП фирмы «SONOTEC», Германия | от 1 шт.* |
| Кабели для подключения пьезоэлектрических преобразователей | от 1 шт.** |
| USB флэш-накопитель | 1 шт. |
| Блок питания с зарядным устройством | 1 шт. |
| Аккумуляторная батарея | 1 шт. |
| Контактная жидкость в емкости 100 мл | 1 шт. |
| Транспортировочный чемодан | 1 шт. |
| Дефектоскопы ультразвуковые SONOSCREEN ST10. Руководство по эксплуатации | 1 экз. |
| Дефектоскопы ультразвуковые SONOSCREEN ST10. Методика поверки | 1 экз. |
* - количество и тип ПЭП определяются требованиями заказа;
** - количество и тип кабелей определяются требованиями заказа.
осуществляется по документу МП 15.Д4-14 «Дефектоскопы ультразвуковые SONOSCREEN ST10. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в мае 2014 г.
Основные средства поверки:
1. Генератор сигналов сложной формы AFG 3022 (синусоидальный сигнал от 1 кГц до 20 МГц,
диапазон напряжений от 10 мВ до 10 В,
погрешность ±(1 % от величины +1 мВ),
амплитудная неравномерность (до 5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ);
2. Осциллограф цифровой запоминающий TDS 1012В (полоса пропускания от 0 до 100 МГц, погрешность измерений ±1 %);
3. Контрольные образцы № 2 и № 3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2. Контрольный образец № 2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Контрольный образец № 3: радиус цилиндрической поверхности 55 мм.
4. Комплект образцовых ультразвуковых мер толщины КМТ176М-1, где диапазон толщин от 0,4 до 300 мм, предел допускаемой абсолютной погрешности измерений ±0,01 мм
Сведения о методах измерений приведены в руководстве по эксплуатации «Дефектоскопы ультразвуковые SONOSCREEN ST10. Руководство по эксплуатации», разделы 4 - 8.
Нормативные и технические документы, устанавливающие требования к Дефектоскопам ультразвуковым SONOSCREEN ST10
Техническая документация фирмы-изготовителя SONOTEC Ultraschallsensorik Halle GmbH, Г ермания
Дефектоскопы ультразвуковые SONOSCREEN ST10 применяются при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
