| Номер в госреестре | 58566-14 |
| Наименование СИ | Установка эталонная для поверки и калибровки люксметров, яркомеров и пульсметров |
| Обозначение типа СИ | ФОТ |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установка эталонная для поверки и калибровки люксметров, яркомеров и пульсметров «ФОТ» (далее по тексту - установка) предназначена для поверки и калибровки люксметров, яркомеров и пульсметров.
Принцип действия установки в части поверки и калибровки люксметров основан на воспроизведении единицы освещенности, создаваемой источником типа А, групповым фотометром и испытуемым прибором.
Принцип действия установки в части поверки и калибровки яркомеров основан на воспроизведении единицы яркости, создаваемой интегрирующей сферой и двумя источниками прожекторного типа, эталонным фотометром и испытуемым прибором.
Принцип действия установки в части поверки и калибровки пульсметров основан на воспроизведении единицы коэффициента пульсации освещенности, создаваемого интегрирующей сферой, модулятором и двумя источниками прожекторного типа, фотометром и испытуемым прибором.

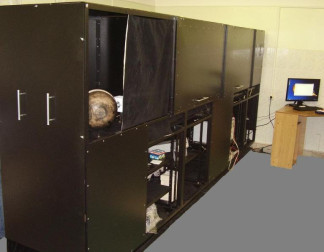

Установка состоит из двух частей:
- первая часть для поверки и калибровки люксметров состоит из светоизмерительной лампы СИС 107-500, источника света прожекторного типа ИПТ, приемника излучения (группового фотометра, состоящего из трех фотометрических головок), двух нейтральных светофильтров НС-7 и НС-9, системы юстировки, контрольно-измерительных приборов и блока питания;
- вторая часть для поверки и калибровки яркомеров и пульсметров состоит из двух источников света прожекторного типа ИПТ1 и ИПТ2, интегрирующей сферы, модулятора для создания светового потока переменной интенсивности с синусоидальной формой модуляции в частотном интервале от 100 до 300 Гц, двух нейтральных светофильтров НС-7 и НС-9, рассеивателя МС-23, двух сетчатых светофильтров, эталонного фотометра, контрольноизмерительных приборов и блока питания.
Блок питания комплектуется переключателем питания для светоизмерительной лампы и источников света прожекторного типа.
Место
пломбирования
Программное обеспечение (далее по тексту - ПО), входящее в состав установки, служит для отображения на экране монитора результатов измерений в удобном для оператора виде, а также задания условий измерения и контроля процесса измерения в целом.
Программное обеспечение «UPLIY» относится к метрологически значимой части ПО и предназначено для управления установкой, задания начальных параметров измерений, отслеживания процесса измерения и визуального отображения результатов измерений.
Программное обеспечение позволяет создавать программы измерения с индивидуальными настройками.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения «UPLIY» указаны в таблице 1
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| UPLIY | 1.0 и выше | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C».
Таблица 2
| Наименование характеристики | Номинальное значение |
| Диапазон воспроизведения единицы освещенности, лк | От 1 до 80000 |
| Диапазон воспроизведения единицы яркости, кд/м | От 1 до 55000 |
| Диапазон воспроизведения единицы коэффициента пульсации, % | От 0 до 100 |
| Пределы допускаемой основной относительной погрешности воспроизведения единицы освещенности, создаваемой источником типа А, % | ± 2,0 |
| Пределы допускаемой основной относительной погрешности воспроизведения единицы яркости, создаваемой источником типа А, % | ± 2,5 |
| Пределы допускаемой дополнительной относительной погрешности, обусловленной неравномерностью распределения яркости по поверхности рассеивателя, % | ± 1,0 |
| Пределы допускаемой основной относительной погрешности воспроизведения единицы коэффициента пульсации, % | ± 2,0 |
| Диаметр диафрагмы рассеивателя, мм | 48,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений диаметра диафрагмы рассеивателя, % | ± 0,1 |
| Потребляемая мощность, кВт, не более | 3 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 4200 х 800 х 1200 |
| Масса, кг, не более | 1200 |
| Электропитание осуществляется от сети переменного тока напряжением, В частотой, Гц | 220 ± 22 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | 20 ± 5 |
| - атмосферное давление, кПа | 101 ± 4 |
| - относительная влажность, % | 65 ± 20 |
наносится на титульный лист Руководства по эксплуатации КВФШ.201111.022.РЭ типографским способом, а также на табличку, расположенную на задней части установки, используя технологию трафаретной печати.
Таблица 3
| № п/п | Наименование | Количество, шт. |
| 1 | Оптическое основание | 1 |
| 2 | Светоизмерительная лампа с цветовой температурой 2856К (источник типа А) СИС 107-500 | 1 |
| 3 | Источник света прожекторного типа (ИПТ, ИПТ1 и ИПТ2) | |
| 4 | Интегрирующая сфера | 1 |
| 5 | Приемник излучения - групповой фотометр, состоящий из трех фотометрических головок (неопределенность измерения коэффициента преобразования (нА/лк) не более 1,5 %) | 1 |
| 6 | Рассеиватель МС-23 (молочное стекло) | 1 |
| 7 | Заглушка | 1 |
| 8 | Светофильтр НС-7 | 1 |
| 9 | Светофильтр НС-9 | 1 |
| 10 | Сетчатый светофильтр (1 - слабый, 2 - сильный) | |
| 11 | Диафрагма | 1 |
| 12 | Визир лазерный | 1 |
| 13 | Держатель для светофильтров | |
| 14 | Преобразователь тока фотометрических головок PUF | 1 |
| 15 | Блок питания PSP-603 | 1 |
| 16 | Мультиметр цифровой 34401A | 1 |
| 17 | Модулятор для создания светового потока излучения переменной интенсивности с синусоидальной формой модуляции в частотном интервале от 100 до 300 Гц | 1 |
| 18 | Персональный компьютер | 1 |
| 19 | Руководство по эксплуатации КВФШ.201111.022.РЭ | 1 |
| 20 | Методика поверки МП 26.Д4-14 | 1 |
осуществляется по документу МП 26.Д4-14 «ГСИ. Установка эталонная для поверки и калибровки люксметров, яркомеров и пульсметров «ФОТ». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 30 апреля 2014 года.
Основные средства поверки:
1 Люксметр «Кварц-21» из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009 Основные метрологические характеристики:
Диапазон измерений освещенности: 1 - 100000 лк.
Пределы допускаемой относительной погрешности измерений освещенности, создаваемой источником типа А: ± 0,35 %
2 Яркомер LS-2000A из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009
Основные метрологические характеристики:
Диапазон измерений яркости: 1 - 100000 кд/м .
Пределы допускаемой относительной погрешности измерений яркости, создаваемой источником типа А: ± 0,2 %
3 Пульсметр из состава вторичного эталона единиц силы света и освещенности импульсного излучения ВЭТ 5-10-2010.
Основные метрологические характеристики:
Диапазон измерений коэффициента пульсации: 0 - 100 %
Пределы допускаемой относительной погрешности измерений коэффициента
_2
пульсации: SSo = 0,8-10 %
«Установка эталонная для поверки и калибровки люксметров, яркомеров и пульсметров «ФОТ». Руководство по эксплуатации КВФШ.201111.022.РЭ», раздел 2 и 3.
Нормативные документы, устанавливающие требования к установке эталонной для поверки и калибровки люксметров, яркомеров и пульсметров «ФОТ»
ГОСТ 8.023-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
Выполнение работ и оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
