| Номер в госреестре | 58568-21 |
| Наименование СИ | Преобразователи нормирующие |
| Обозначение типа СИ | НП-1 |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное объединение "ИНКОР" (ООО НПО "ИНКОР"), Московская обл., г. Пушкино, р.п. Правдинский |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи нормирующие НП-1 (далее - преобразователи) предназначены для измерения на выходе первичных измерительных преобразователей силы постоянного тока, напряжения постоянного тока и сопротивления постоянного тока.
Принцип действия заключается в измерении и преобразовании входных сигналов в цифровую форму, обработке информации в цифровом виде, формировании выходных сигналов.
Преобразователи представляют собой многоканальные аналого-цифровые вторичные измерительные преобразователи. Преобразователи имеют цифровой обмен с аппаратурой верхнего уровня или при работе преобразователя в автономном режиме с персональным компьютером (ПК), автоматическую запись и хранение информации (для преобразователей с управляющими модулями, имеющими устройство записи и хранения информации). Так же преобразователи выполняют функцию питания измерительных цепей и автоматическое дублирование электропитания.
Конструктивно преобразователь выполнен в виде моноблока в жестком алюминиевом корпусе с разъёмными соединителями, предохраняющими его от внешних неблагоприятных воздействий. В корпусе установлены два управляющих модуля и до девяти модулей ввода-вывода различного назначения в зависимости от исполнения преобразователя. Управляющие модули дублируют функции друг друга. Каждый управляющий модуль имеет свой внешний цифровой интерфейс.
Преобразователь имеет два входа электропитания для подключения к двум независимым источникам электропитания. Общее количество измерительных каналов в преобразователях: с двухпроводной линией передачи входного сигнала - не более 38, с трехпроводной линией передачи входного сигнала - не более 26, с четырехпроводной линией передачи входного сигнала - не более 18.
Лист № 2
Всего листов 7
Структура обозначения возможных исполнений преобразователей приведена ниже.
Структура условного обозначения
НП-1-I(Х/ХХ/ХХ...)-и(ХХ/ХХ/ХХ,...)-R(Х/ХХ/ХХ,...)-A(XX,...)-D(XXX-)-С(XXXX...)-M(XXX
ф Ф (3) © © © О © © 10 © © 13 О 15 16 17 18
ф - количество каналов измерения силы постоянного тока с данным диапазоном измерения и алгоритмом обработки
ф - код диапазона измерения силы постоянного тока
(3) - код алгоритма обработки для канала измерения силы постоянного тока
ф - количество каналов измерения напряжения постоянного тока с данным диапазоном измерения и алгоритмом обработки
ф - код диапазона измерения напряжения постоянного тока
6) - код алгоритма обработки для канала измерения напряжения постоянного тока
(7 ) - количество каналов измерения сопротивления постоянного тока с данным диапазоном измерения и алгоритмом обработки
(8 - код диапазона измерения сопротивления постоянного тока
© - код алгоритма обработки для канала измерения сопротивления постоянного тока
10 - количество аналоговых выходов;
11 - код типа аналогового выхода
12 - количество дискретных выходов
13 - код типа дискретного выхода
14 - количество дополнительных каналов цифрового обмена с данными интерфейсом и функциями;
15 - код интерфейса дополнительного канала цифрового обмена:
0 - RS-485
1 - RS-232
16 - код функций дополнительного канала цифрового обмена
17 - код исполнения управляющих модулей:
0 - без устройства записи и хранения информации
1 - с устройством записи и хранения информации
18 - код функций управляющих модулей
В обозначении преобразователей, не имеющих в своем составе измерительных каналов отдельных видов, аналоговых или дискретных выходов, дополнительных каналов цифрового обмена, соответствующие позиции в условном обозначении не указываются.
Преобразователи имеют степень защиты от пыли и влаги IP43 по ГОСТ 14254-2015.
Заводской номер наносится на заводской шильдик, расположенный на боковой панели корпуса преобразователя, и состоит из арабских цифр.
Нанесение знака поверки на преобразователи не предусмотрено.

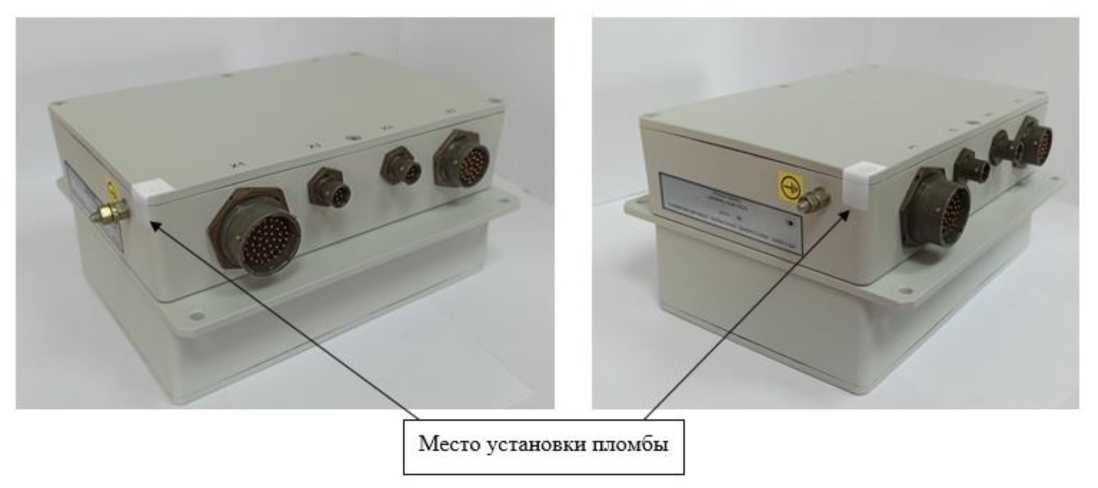

Общий вид средства измерений и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования преобразователей. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемые постоянные запоминающие устройства (ППЗУ) электронных модулей преобразователей предприятием-изготовителем и не может быть изменена пользователем, корпуса преобразователей опломбированы.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Внешнее сервисное ПО - предназначено для проверки функционирования преобразователей, отображения и настройки параметров.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование сервисного ПО | СО НП |
| Номер версии встроенного ПО измерительных модулей | не ниже 1.0.0 |
| Номер версии сервисного ПО (идентификационный номер ПО) | не ниже 1.3.3 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Каналы измерения силы постоянного тока | ||||
| Код диапазона измерения тока | Диапазон измерений силы постоянного тока | Пределы допускаемой приведенной погрешности от верхнего диапазона измерений, % | Номинальная ступень квантования измерительного канала, пА | |
| 01 | от 0 до 3,0 мкА | ± 0,1 | 1 | |
| 02 | от 0 до 6,0 мкА | ± 0,1 | ||
| 03 | от 0 до 300 нА | ± 0,1 | ||
| 04 | от 0 до 30 нА | ± 0,3 | ||
| 05 | от 0 до 3 нА | ± 0,7 | ||
| Каналы измерения напряжения постоянного тока | ||||
| Код диапазона измерения напряжения | Диапазон измерений напряжения постоянного тока | Пределы допускаемой приведенной погрешности от верхнего диапазона измерений, % | Номинальная ступень квантования измерительного канала | |
| 01 | от -10 до +17 мВ | ± 0,1 | 10 нВ | |
| 01 | от 17 до 70 мВ | ± 0,1 | ||
| 02 | от 0 до 1 B | ± 0,1 | 1 мкВ | |
| 03 | от 0 до 10 B | ± 0,1 | 1 мкВ | |
| Каналы измерения сопротивления постоянного тока | ||||
| Код диапазона измерения сопротивления | Диапазон измерений сопротивления постоянного тока, Ом | Пределы допускаемой приведенной погрешности от верхнего диапазона измерений, % | Номинальная ступень квантования измерительного канала, Ом | |
| 01 | от 0 до 400 | ± 0,1 | 0,001 | |
| 02 | от 0 до 2000 | ± 0,1 | ||
| 03 | от 0 до 15000 | ± 0,1 | 0,1 | |
| Каналы выходного токового сигнала | ||||
| Код типа аналогового выхода | Диапазон выходного токового сигнала, мА | Пределы допускаемой приведенной погрешности от верхнего значения диапазона сигнала, % | ||
| 1 | от 0 до 24 | ± 0,1 | ||
| 1 | от 0 до 20 | ± 0,1 | ||
| 1 | от 4 до 20 | ± 0,1 | ||
'аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 240x191x117 |
| Масса, кг, не более | 4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +50 80 от 84 до 106 |
наносится по технологии изготовителя на заводской шильдик, расположенный на боковой панели корпуса преобразователя, и на титульный лист руководства по эксплуатации СЕРМ.411610.003 РЭ типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь нормирующий НП-1 | — | 1 шт. |
| Источник питания ИПС-1, ИПС-2, ИПК | — | 1 шт. * |
| Паспорт | СЕРМ.411610.006 ПС | 1 экз. |
| Руководство по эксплуатации | СЕРМ.411610.003 РЭ | 1 экз. |
| Руководство оператора СО НП | RUHEPM.00012-02 34 01-1 | 1 экз. |
| Сервисное программное обеспечение | — | 1 шт. |
| Комплект монтажных частей | 1 компл. | |
| Комплект запасных частей | * | |
| Сетевая коробка | * | |
| Кабели-перемычки | * | |
| Т оваросопроводительная документация | * | |
| * - поставляется по заказу | ||
приведены в разделе 1.5 «Устройство и работа НП и его составных частей» руководства по эксплуатации СЕРМ.411610.003 РЭ.
Приказ Росстандарта от 30 декабря 2019 года № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01 октября 2018 года № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А
Приказ Росстандарта от 30 декабря 2019 года № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
СЕРМ.411610.001 ТУ Преобразователи нормирующие НП-1. Технические условия
