| Номер в госреестре | 58569-14 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | SMW200A |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2014 |
| Срок свидетельства | 13.08.2024 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов SMW200A предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций.
Принцип работы генераторов сигналов SMW200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен модуляторами и источниками модулирующих сигналов на основе цифроаналоговых преобразователей. В качестве опции генераторы сигналов SMW200A могут оснащаться вторым источником СВЧ колебаний, когерентным с первым и с возможностью формирования модуляций различных видов, связанных или независимых от первого канала. Расчет необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре.
Конструктивно генераторы сигналов SMW200A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SMW200A оснащены интерфейсами USB, LAN, GPIB.
Генераторы сигналов SMW200A имеют следующие опции:
B103 - диапазон частот до 3 ГГц;
B106 - диапазон частот до 6 ГГц;
B112 - диапазон частот до 12 ГГц;
B120 - диапазон частот до 20 ГГц;
B13/13Т - модуль маршрутизации квадратурных сигналов (один/два пути);
B20 - модулятор ФМ/ЧМ;
B22 - модулятор ФМ/ЧМ с улучшенными фазовыми шумами;
B90 - опция фазовой когерентности;
В203 - второй канал до 3 ГГц;
В206 - второй канал до 6 ГГц;
В212 - второй канал до 12 ГГц;
В220 - второй канало до 20 ГГц;
В10 - модулирующий генератор квадратурных сигналов;
В14 - опции имитатора многолучевого распространения;
К22 - импульсный модулятор;
K23 - импульсный генератор;
К24 - многофункциональный генератор сигналов для аналоговой модуляции;
K511/512/522 - опции расширения характеристик генератора квадратурных сигналов (объема памяти и полосы частот).

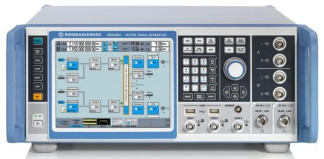

Внешний вид генераторов сигналов SMW200A показан на рисунке 1.
место пломбировки от несанкционированного
Программное обеспечение «R&S SMW firmware», предназначено только для управления режимами работы генераторов сигналов SMW200A.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| «R&S SMW firmware» | «R&S SMW firmware» | 3.01.086.171 и выше |
Метрологические и технические характеристики генераторов сигналов SMW200A приведены в таблицах 2 - 10.
Таблица 2 - Частотные параметры
| Кол-во ВЧ трактов | 2 (в зависимости от установленных опций) | |
| Диапазон частот | Опция B103, B203 | от 0,1 МГц до 3 ГГц |
| Опция B106, B206 | от 0,1 МГц до 6 ГГц | |
| Опция В112, В212 | от 0,1 МГц до 12,75 ГГц | |
| Опция В120, В220 | от 0,1 МГц до 20 ГГц | |
| Дискретность установки частоты | 0,001 Гц | |
| Выход/выход опорной частоты | 10 МГц | |
| Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутренней опорной частоты | Штатно | ± 1 х 10-7 |
| Опция B22 | ± 3 х 10-8 | |
Таблица 3 - Параметры уровня выходного сигнала
| Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом | от 100 кГц до 3 МГц | (от минус 120 до 3) дБмВт1 |
| от 3 МГц до 20 ГГц | (от минус 120 до 18) дБмВт | |
| Дискретность установки уровня выходного сигнала | 0,01 дБ | |
| Пределы допускаемой абсолютной погрешности установки уровня | ± 0,5 дБ от 0,1 МГц до 3 ГГц ± 0,7 дБ от 3 ГГц до 6 ГГц ± 0,9 дБ от 6 ГГц до 20 ГГц | |
| Предел допускаемого значения КСВН выхода ВЧ | 2,0; волновое сопротивление 50 Ом | |
| Тип выходного разъема | N «розетка» для опций В103/203/106/206 3,5 мм «розетка» для опций В112/В212/В120/В220 | |
| Уровень гармонических составляющих для уровня выходного сигнала 10 дБмВт, не более: - для опций В103/203/106/206/112/212 - для опций В120/В220 | минус 30 дБн2 минус 30 дБн до 3,5 ГГц минус 55 дБн свыше 3,5 ГГц |
| Уровень негармонических составляющих при отстройках от несущей свыше 10 кГц, не более: от 100 кГц до 200 МГц | минус 77 дБн |
| от 200 МГц до 1500 МГц | минус 80 дБн |
| от 1,5 ГГц до 3 ГГц | минус 74 дБн |
| от 3 ГГц до 6 ГГц | минус 68 дБн |
| от 6 ГГц до 12,75 ГГц | минус 62 дБн |
| от 12,75 ГГц до 20 ГГц | минус 56 дБн |
| Спектральная плотность мощности фазовых шумов | минус 131 дБн/Гц3 |
| на частоте 1 ГГц при отстройке 20 кГц, не более | минус 136 дБн/Гц с опцией B22 |
Таблица 5 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции
| Диапазон установки коэффициента амплитудной модуляции Кам | от 0 до 100 % |
| Дискретность установки Кам | 0,1 % |
| Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 % | ±(0,01 х М + 1 %) |
| Коэффициент гармоник огибающей в режиме АМ при глубине модуляции 80 % и модулирующей частоте 1 кГц, не более | 0,8 % до 3 ГГц 1,6 % от 3 ГГц |
| Диапазон модулирующих частот для АМ | от 20 Гц до 500 кГц |
Таблица 6 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции B20 или B22)_
| Диапазон установки девиации частоты | от 0 до 160 МГц в зависимости от частоты несущей |
| Пределы допускаемой абсолютной погрешности установки девиации частоты Бд при модулирующей частоте 10 кГц | ±(0,015 х Гд + 20 Гц) |
| Коэффициент гармоник огибающей в режиме ЧМ при модулирующей частоте 1 кГц и девиации 1 МГц, не более | 0,1 % |
| Диапазон модулирующих частот для ЧМ | от 10 Гц до 10 МГц |
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции К22/К23)_
| Диапазон частот следования импульсов в режиме ИМ | от 0 до 10 МГц |
| Время нарастания/спада радиоимпульса, не более | 10 нс |
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами | > 80 дБ |
2 дБн - дБ относительно несущей
3 дБн/Г ц - дБ относительно уровня несущей, приведенный к полосе пропускания 1 Гц
Таблица 8 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13/В13Т и В10)_
| Полоса модуляции | 120 МГц (160 МГц с опцией К522) |
| Неравномерность АЧХ в полосе модуляции | ± 1,0 дБ |
| Подавление несущей и зеркального канала | не менее 50 дБ |
| Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки, не более | ±0,8 % для модуляции типа 16QAM и скорости передачи до 5 МГц |
Таблица 9 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с
| имитацией многолучевого распространения (опция В | И) |
| Диапазон установки потерь в каналах распространения | от 0 до 50 дБ с разрешением 0,01 дБ |
| Пределы допускаемой относительной погрешности установки потерь, не более | ±0,2 дБ |
| Диапазон установки задержки в каналах распространения | от 0 до 0,5 с, разрешение 2,5 пс |
| Погрешность установки задержки, не более | ±5 нс |
| Диапазон установки доплеровского сдвига частот в каналах распространения | от 0 до 4000 Гц |
| Погрешность установки доплеровского сдвига, не более | ±0,1 % |
Таблица 10 - Условия эксплуатации и массогабаритные характеристики
| Рабочие условия применения | Температура: (от +5 до +45) 0С Относительная влажность воздуха: (от 30 до 90) % при температуре +25 0С |
| Хранение/транспортирование | Температура: (от минус 20 до +60) 0С Относительная влажность воздуха: не более 70 % при температуре +35 0С |
| Напряжение и частота питающей сети | (230±23) В; (50±0,5) Гц |
| Потребляемая мощность, не более | 600 Вт |
| Масса, не более | 21 кг |
| Геометрические размеры (ширина х высота х глубина) | 435 мм х 192 мм х 460 мм |
| Время прогрева | 30 мин |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель генератора сигналов SMW200A методом наклейки.
Комплект поставки включает:
- генератор сигналов SMW200A - 1 шт.;
- опции к генератору - по отдельному заказу;
- комплект ЗИП - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
Поверка осуществляется в соответствии с документом МП РТ 2139-2014 “Генераторы сигналов SMW200A. Методика поверки, утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 12 августа 2014 г.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ±5х10-1° за 1 год | Стандарт частоты рубидиевый GPS -12RG |
| Частотомер универсальный | Диапазон частот от 0,001 Гц до 100 МГц | ±5х10-1° с внешней опорной частотой за 1 год | Частотомер универсальный CNT-90XL |
| Анализатор спектра | от 100 кГц до 20 ГГц от минус 120 дБ до 15 дБ относительно 1 мВт Демодуляция 16QAM Демодуляция АМ,ЧМ | ±1х10-6 Линейность: ±(0,1.. .0,3) дБ ±0,5 % ±0,3 % | Анализатор спектра FSW26 |
| Измеритель фазовых шумов | Фазовый шум на 1 ГГц, при отстройке 10 кГц | не более минус 144 дБн/Гц | Анализатор источников сигналов FSUP8 |
| Измеритель мощности | от 0 МГц до 20 ГГц от 2*10-3 до 1х102 мВт | ±0,1 дБ | Преобразователь измерительный NRP-Z55 |
| Анализатор цепей | от 100 кГц до 20 ГГц КСВН: от 1,05 до 10 | ± 5 % | Анализатор цепей векторный ZNB20 |
Сведения о методиках (методах) измерений содержатся в документе “Генераторы сигналов SMW200A. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMW200A:
1. ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
2. Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
