| Номер в госреестре | 58570-14 |
| Наименование СИ | Счетчики статические трехфазные переменного тока активной и реактивной энергии |
| Обозначение типа СИ | MT38x |
| Изготовитель | "Искраемеко" (Iskraemeco d.d.), Словения |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ38х (далее - счетчики) предназначены для измерения и регистрации активной и реактивной электрической энергии и времени.
Счетчики выпускаются в нескольких исполнениях, отличающихся классами точности и выходными интерфейсами.
Исполнения счетчиков отображаются в обозначении, структура обозначения счетчиков
приведена в таблице 1.
_Таблица 1 - Обозначение счетчиков МТ38х-Рх(Тх)АхуИ.ху-14УхуРхВхуЬху-МхКху2
| Параметр | Значение параметра | ||
| Мнемоническое обозначение | х | у | |
| МТ38 | 1 | - | Счетчик со встроенным PLC модемом |
| 2 | - | Счетчик со встроенным GSM/GPRS модемом | |
| 3 | - | Счетчик с последовательным интерфейсом | |
| D | 1 | - | Счетчик непосредственного включения (максимальный ток 85 А) |
| 2 | - | Счётчик непосредственного включения (максимальный ток 120 А) | |
| Т | 1 | - | Трансформаторный универсальный счетчик (максимальный ток 6А) |
| А | 4 | * | Класс точности 1 по ГОСТ 31819.21-2012 |
| 5 | * | Класс точности 2 по ГОСТ 31819.21-2012 | |
| * | 1 | Измерение активной энергии в одном направлении | |
| * | 2 | Измерение активной энергии в двух направлениях | |
| * | 4 | Измерение абсолютного значения активной энергии | |
| R | 5 | * | Класс точности 2 по ГОСТ 31819.23-2012 |
| 6 | * | Класс точности 3 по ГОСТ 31819.23-2012 | |
| * | 1 | Измерение реактивной энергии в одном направлении | |
| * | 2 | Измерение реактивной энергии в двух направлениях | |
| * | 6 | Измерение реактивной энергии в четырех квадрантах | |
| S | 5 | * | Определение полной энергии с погрешностью не более ± 2% |
| 6 | * | Определение полной энергии с погрешностью не более ± 3% | |
| * | 3 | Вычисление полной энергии как корень квадратный из суммы квадратов приращений активной и реактивной энергии. | |
| I | 4 | - | Встроенный вспомогательный источник питания (конденсатор) |
| V | 1 | * | Один дискретный вход управления |
| * | 2 | Вход управляется сигналом напряжения 230 В или 120 В | |
| * | 3 | Вход управления «сухой контакт» | |
| P | 0 | - | Внешнее трехфазное устройство управления нагрузкой |
| B | 1 | 1 | Один высоковольтный выход управления (реле), тип выхода «сухой контакт» |
| L | 1 | 1 | Один выход управления (твердотельное реле), тип выхода «сухой контакт» |
| Параметр | Значение параметра | ||
| Мнемоническое обозначение | x | У | |
| M | 2 | - | Встроенные часы с резервным питанием от суперконденсатора |
| 3 | - | Встроенные часы с резервным питанием от литиевой батареи | |
| K | 0 | - | Инфракрасный оптический порт интерфейса IEC 62056-91 Mode E, протокол IEC 62056-46, IEC 62056-61 |
| 3 | - | Последовательный интерфейс RS485 | |
| 4 | - | Встроенный PLC модем, протокол IEC 62056-46, IEC 62056-61 | |
| а | - | Встроенный GSM/GPRS-модем | |
| g | - | Дополнительный интерфейс M-Bus | |
| n | - | P1 порт | |
| Z | - | - | Регистрация профиля нагрузки |
| Примечание: «*» - параметр может принимать любое значение, указанное в настоящей таблице; «-» - параметр не предусмотрен в обозначении исполнения счетчика. | |||
Принцип действия счетчиков основан на преобразовании и измерении напряжения сети, а также измерении напряжения, пропорционального входному току, возникающего в воздушных зазорах петель Роговского.
Измерительная схема, преобразующая ток, представляет собой петлю Роговского. Для компенсации влияющих факторов используется вторая петля Роговского. В качестве датчика напряжения используется резистивный делитель напряжения.
Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре. Микропроцессор обеспечивает вычисление счетчиком следующих величин:
- активной энергии и мощности (мгновенные значения);
- реактивной энергии и мощности (мгновенные значения, по квадрантам);
- полной энергии и мощности (мгновенные значения);
- средние на периоде измерений значения мощности (активной, реактивной и полной);
- максимальные на периоде измерений значения мощности (активной, реактивной и полной);
- потребление накопленным итогом;
- приращений активной, реактивной электрической энергии по 8 тарифам согласно программно-задаваемому тарифному расписанию и суммарного значения по всем тарифам
- средняя принимаемая, отдаваемая и общая мощность;
- среднее напряжение;
- максимальное и минимальное значение среднего напряжения на интервале суток;
- величину провалов и бросков напряжения;
- мгновенное значение напряжения;
- мгновенное значение тока;
- среднее значение тока по фазам;
- максимальное и минимальное значение напряжения по фазам на интервале суток;
- мгновенное значение частоты сети;
- мгновенное значение коэффициентов мощности (по фазам);
- последнее среднее значение коэффициента мощности.
Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика и другие параметры.
Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счётчика, содержимое которых может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.
Для поверки и тестирования счетчика используются три светодиодных индикатора, расположенные на лицевой панели. Частота мигания двух индикаторов зависит от приложенной нагрузки и от постоянной счетчика (имп./кВтч и имп./кварч). Постоянная счетчика программируется и доступна для считывания по регистрам 0.3.0 (имп./кВтч) и 0.3.3 (имп./кварч). Частота мигания третьего индикатора зависит от частоты кварцевого генератора счетчика.
Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью суперконденсатора или литиевой батареи.
Часы обеспечивают выполнение следующих функций:
- формирование периодов измерения мощности и профилей нагрузки;
- ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;
- формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;
- смену тарифных программ;
- фиксация времени текущих (расчетных) показаний;
- регистрация меток времени в журналах событий и профилей нагрузки;
- подсчет интервалов времени отображения информации в режиме автоматической прокрутки показаний на дисплее счетчика, измерение длительности провалов напряжения, измерение времени пропущенных периодов, измерение времени запрета выполнения команды фиксации расчетных показаний, подсчет интервалов времени вычисления мощности и т.п.

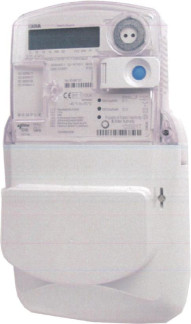

Внешний вид счетчиков с указанием мест пломбирования приведен на рисунке 1.
В счетчиках используется встроенное программное обеспечение. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени.
В счетчиках модификации МТ38х программное обеспечение разделено на метрологически значимую часть (ядро), выполняющую функции взаимодействия с аппаратными ресурсами счетчика и обработки измерительной информации, и метрологически незначимую часть (модуль приложения), выполняющую функции пользовательского интерфейса.
Идентификационные данные метрологически значимой части программного обеспечения счетчиков МТ38х приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части программного обеспечения
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MT381V10_ARM_035000418 ALL.hex | ISKACMT381100800 | B7 86 F6 65 3F 89 0D 20 B8 87 E4 9C 91 5B 7C F6 | MD5 |
| MT382V 10_ARM_035000419 ALL.hex | ISKACMT382100800 | 8A 27 A1 16 2D 7E 9A 1C 33 10 1D C6 F7 46 33 B8 | MD5 |
| MT383V10_ARM_035000420 ALL.hex | ISKACMT383100800 | 2D 6C EE 3D 4A 7B 49 12 29 43 4D 1F 99 9A 2E 5E | MD5 |
Уровень защиты программного обеспечения по МИ 3286-2010 - «С».
Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности:
- для счетчиков класса точности 1 по ГОСТ 31819.21-2012..............................± 1 %;
- для счетчиков класса точности 2 по ГОСТ 31819.21-2012..............................± 2 %.
Пределы основной относительной погрешности при измерении реактивной
электрической энергии в рабочем диапазоне токов и коэффициентов мощности:
- для счетчиков класса точности 2 по ГОСТ 31819.23-2012..............................± 2 %;
- для счетчиков класса точности 3 по ГОСТ 31819.23-2012..............................± 3 %.
Пределы основной относительной погрешности при измерении активной и реактивной
электрической энергии в рабочем диапазоне токов и коэффициентов мощности при включении
с однофазной нагрузкой......... по ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.
Пределы дополнительных погрешностей от воздействия влияющих величин в зависимости от класса точности счетчиков приведены в таблице 3.
Базовый ток для исполнений с непосредственным включением параметрируется из ряда:.............................................................................................5; 10 А.
Максимальный ток для исполнений с непосредственным включением (в зависимости от исполнения),..............................................................85; 120 А.
Номинальный (максимальный) ток при трансформаторном включении:................ 5(6) А.
Стартовый ток ..................................................................................по ГОСТ 31819.21-2012.
Номинальное фазное напряжение ином: .................................................................. 3x230 В.
Диапазон рабочего напряжения:........................................................от 80 до 115% от ином.
Номинальная частота:.....................................................................................................50 Гц.
Диапазон рабочих частот:.................................................................................от 45 до 55 Гц.
Таблица 3 - Пределы дополнительных погрешностей при измерении электрической энергии от воздействия влияющих величин
| Влияющая величина | Дополнительные погрешности при измерении активной энергии (мощности) для счётчиков класса точности | Дополнительные погрешности при измерении реактивной энергии (мощности) для счётчиков класса точности | ||
| 1 | 2 | 2 | 3 | |
| Изменение температуры окружающего воздуха | По ГОСТ 31819.21-2012 | По ГОСТ 31819.23-2012 | ||
| Изменение напряжения в пределах ±20%* | Пределы дополнительных допускаемых погрешностей, % | |||
| ±0,5 | ±0,5 | ±0,5 | ±0,5 | |
| Изменение частоты в пределах ±10%* | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Влияние обратной последовательности фаз | ±0,5 | ±0,5 | - | - |
| Влияние несимметрии напряжения | ±0,5 | ±0,5 | - | - |
| Влияние изменения вспомогательного напряжения в пределах ±15% | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Влияние гармоник в цепях тока и напряжения | ±0,8 | ±1 | - | - |
| Влияние нечётных гармоник в цепи переменного тока | ±0,2 | ±0,2 | - | - |
| Влияние субгармоник в цепи переменного тока | ±0,2 | ±0,2 | - | - |
| Влияние постоянного тока и чётных гармоник в цепи переменного тока | ±3 | ±3 | ±3 | ±3 |
| Влияние постоянной магнитной индукции внешнего происхождения | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Влияние магнитной индукции внешнего происхождения 0,5 мТл | ±2 | ±3 | ±3 | ±3 |
| Влияние функционирования вспомогательных частей | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Влияние радиочастотных электромагнитных полей | ±2 | ±2 | ±2 | ±2 |
| Влияющая величина | Дополнительные погрешности при измерении активной энергии (мощности) для счётчиков класса точности | Дополнительные погрешности при измерении реактивной энергии (мощности) для счётчиков класса точности | ||
| 1 | 2 | 2 | 3 | |
| Влияние кондуктивных помех, наводимых радиочастотными полями | ±0,5 | ±,5 | ±0,5 | ±0,5 |
| Влияние наносекундных импульсных помех | ±4 | ±4 | ±4 | ±4 |
| Влияние колебательных затухающих помех | ±2 | ±2 | ±2 | ±2 |
| * - в рабочих диапазонах токов и коэффициентов мощности, для прочих влияющих величин при значениях тока и коэффициента мощности, установленных ГОСТ 31819.21-2012, ГОСТ 31819.23-2012. | ||||
Ход часов реального времени в зависимости от температуры окружающего
воздуха (T, °С), не более.............................................................................±[0,5+0,15(|23 - Т| )] с/сут.
Потребляемая мощность для счетчиков МТ38х:
- по цепям напряжения, активная / полная, не более: ...................................2 Вт / 10 В-А;
- в цепях тока на фазу не более:..............................................................................0,16 В-А.
Период регистрации профиля нагрузки..............................5, 10, 15, 30, 60 минут; 1 сутки.
Г лубина хранения профиля нагрузки с периодом регистрации
30 минут не менее.................................................................................................................... 35 суток.
Габаритные размеры, не более:................................................................310 х 178 х 108 мм.
Класс защиты..........................................................................................................................II.
Требования к электромагнитной совместимости .........................по ГОСТ 31818.11-2012.
Степень защиты корпуса в зависимости от исполнения...............................................IP54.
Масса, не более..............................................................................................................2,13 кг.
Средняя наработка на отказ, не менее......................................................................1,7-106 ч.
Средний срок службы, не менее....................................................................................20 лет.
Рабочие условия применения:
- температура окружающего воздуха..................................от минус 40 до плюс 70 °С;
- относительная влажность воздуха при температуре 35°С, не более....................95 %;
- атмосферное давление, .........................................................................от 84 до 107 кПа.
Знак утверждения типа наносится на щиток счетчиков и эксплуатационную документацию.
Комплектность счетчиков электроэнергии МТ38х приведена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Количество |
| Счетчик электрической энергии МТ38х | 1 |
| Счетчик электрической энергии трехфазный МТ38х. Паспорт. | 1 |
| Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ38х. Методика поверки | 1* |
| Примечание:* - допускается поставка одного документа на партию счетчиков | |
осуществляется по методике поверки 024 - 30007 - 14 «Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ38х. Методика поверки», утвержденной ФГУП «СНИИМ» в июне 2014 г.
Основное поверочное оборудование: установка для поверки счетчиков электрической энергии УППУ-МЭ 3.1К (Г.р. №39138-08), укомплектованная прибором электроизмерительным эталонным многофункциональным «Энергомонитор 3.1КМ-Х-02» (Г.р. №52854-13); тайм-сервер ФГУП «ВНИИФТРИ» (поправка системных часов не более ± 10 мкс).
Методика измерений содержится в эксплуатационном документе «Счетчик электрической энергии трехфазный МТ38х. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам статическим трехфазным переменного тока активной и реактивной энергии МТ38х
1. ГоСт 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
2. ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
3. ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
4. Документация фирмы «Iskraemeco», Словения.
- при осуществлении торговли
Заявитель
Закрытое акционерное общество «Искра-РЭС».
Адрес: 119361, г. Москва, ул. Озерная, д.42, тел. +7(495)2762320.
