Счетчики статические трехфазные переменного тока активной и реактивной энергии MT880, 58571-14

Назначение

Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ880 (далее - счетчики) предназначены для измерения и регистрации активной и реактивной электрической энергии и времени.

Описание

Счетчики выпускаются в нескольких исполнениях, отличающихся классами точности, входными сигналами и выходными интерфейсами.

Исполнения счетчиков отображаются в обозначении, структура обозначения счетчиков приведена в таблице 1.

Таблица 1 - Обозначение счетчиков МТ880-Бх(Тх)АхуКху8ху-Бху-УхуЬхуБх-МхКху-1(М)_

Измерительная схема, преобразующая ток, представляет собой экранированный трансформатор тока. Экран обеспечивает защиту от внешних магнитных полей. В качестве датчика напряжения используется резистивный делитель напряжения.

Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре. Микропроцессор обеспечивает вычисление следующих величин:

-    приращений активной, реактивной и полной электрической энергии на программно-задаваемом периоде интегрирования по 8 тарифам согласно программно-задаваемому тарифному расписанию и суммарного значения по всем тарифам;

-    суммарных значений электрической энергии;

-    средней мощности;

-    средних значений напряжения, тока, коэффициента мощности;

-    мгновенных значений напряжения, напряжения гармоник, коэффициента нелинейных искажений напряжения;

-    максимального и минимального значений напряжения, максимального и минимального значения напряжения в течение текущих суток;

-    мгновенных значений тока, тока гармоник, коэффициента нелинейных искажений тока, суммарного значения тока по трем фазам;

-    максимального и минимального значений тока;

-    мгновенных значений фазного угла;

-    мгновенных значений частоты напряжения сети;

-    максимального и минимального значений частоты напряжения сети;

-    мгновенное значение мощности;

-    мгновенное значение коэффициента мощности.

Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика, интерфесов связи и другие параметры.

Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счётчика, содержимое которых может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.

Для поверки и тестирования счетчика используются три светодиодных индикатора, расположенные на лицевой панели. Частота мигания двух индикаторов зависит от приложенной нагрузки и от постоянной счетчика (имп./кВтч и имп./кварч). Постоянная счетчика программируется и доступна для считывания по регистрам 0.3.0 (имп./кВтч) и 0.3.3 (имп./кварч). Частота мигания третьего индикатора зависит от частоты кварцевого генератора счетчика.

Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью суперконденсатора или литиевой батареи.

Часы обеспечивают выполнение следующих функций:

-    формирование периодов измерения мощности и профилей нагрузки;

-    ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;

-    формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;

-    смену тарифных программ;

-    фиксация времени текущих (расчетных) показаний;

-    регистрацию меток времени в журналах событий и профилей нагрузки;

-    подсчет интервалов времени отображения информации в режиме автоматической прокрутки показаний на дисплее счетчика, измерение длительности провалов напряжения, измерение времени пропущенных периодов, измерение времени запрета выполнения команды фиксации расчетных показаний, подсчет интервалов времени вычисления мощности и т.п.

Внешний вид счетчиков с указанием мест пломбирования приведен на рисунках 1 и 2.

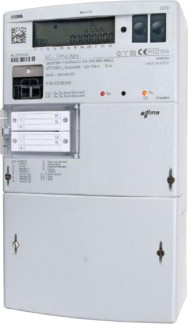

Рисунок 1 - Счетчик статический трехфазный переменного тока активной и реактивной энергии МТ880 исполнений МТ880-.. .-I

В счетчиках используется встроенное программное обеспечение. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени.

В счетчиках МТ880 программное обеспечение разделено на метрологически значимую часть (ядро), выполняющую функции взаимодействия с аппаратными ресурсами счетчика и обработки измерительной информации, и метрологически незначимую часть (модуль приложения), выполняющую функции пользовательского интерфейса.

Идентификационные данные метрологически значимой части программного обеспечения счетчиков МТ880 приведены в таблице 2.

Таблица 2 - Идентификационные данные метрологически значимой части программного обеспечения

Уровень защиты программного обеспечения по МИ 3286-2010 - «С».

Технические характеристики

Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности:

-    для счетчиков класса точности 0,5S ...................................по ГОСТ 31819.22-2012;

-    для счетчиков класса точности 1 ........................................по ГОСТ 31819.21-2012.

Пределы основной относительной погрешности при измерении реактивной

электрической энергии в рабочем диапазоне токов и коэффициентов мощности:

-    для счетчиков класса точности 1 ........................................по ГОСТ 31819.23-2012;

-    для счетчиков класса точности 2 ........................................по ГОСТ 31819.23-2012.

Пределы дополнительных погрешностей от воздействия влияющих величин в

зависимости от класса точности счетчиков приведены в таблице 3.

Ряд значений базового тока для исполнений с непосредственным

включением (в зависимости от исполнения):...............................................................5; 10 А.

Ряд значений максимального тока для исполнений с непосредственным включением (в зависимости от исполнения), .......................................60, 80, 100, 120 А.

Ряд значений номинального тока для исполнений с трансформаторным

включением (в зависимости от исполнения):............................................................... 1, 1,5, 2, 5 А.

Ряд значений максимального тока для исполнений с

трансформаторным включением (в зависимости от исполнения):......................................6, 10 А.

Стартовый ток для счетчиков класса точности 0,5S.....................по ГОСТ 31819.22-2012.

Стартовый ток для счетчиков класса точности 1...........................по ГОСТ 31819.21-2012.

Номинальное фазное напряжение ином: .......................................... 3х57,7, 3x220, 3х230 В.

Диапазон рабочего напряжения:........................................................от 80 до 115% от Ином.

Номинальная частота:......................................................................................................50 Гц.

Диапазон рабочих частот:................................................................................от 45 до 55 Гц.

Таблица 3 - Пределы дополнительных погрешностей при измерении электрической энергии от воздействия влияющих величин_

Ход часов реального времени в зависимости от температуры окружающего

воздуха (T, °С), не более..............................................................................±[0,5+0,15(|23 -T| )] с/сут.

Потребляемая мощность для счетчиков:

-    по цепям напряжения, активная / полная, не более: ....................................2 Вт / 5 В-А;

-    в цепях тока на фазу не более:..............................................................................0,01 В-А.

Период регистрации профиля нагрузки.........5 минут, 15 минут, 30 минут, 1 час, 1 сутки.

Габаритные размеры, не более:.................................................................311 х 177 х 91 мм.

Класс защиты...........................................................................................................................II.

Требования к электромагнитной совместимости .........................по ГОСТ 31818.11-2012.

Степень защиты корпуса в зависимости от исполнения................................................IP54.

Масса, не более.................................................................................................................1,7 кг.

Средняя наработка на отказ, не менее......................................................................1,7-106 ч.

Средний срок службы, не менее....................................................................................20 лет.

Рабочие условия применения:

-    температура окружающего воздуха...................................от минус 40 до плюс 70 °С;

-    относительная влажность воздуха при температуре 35°С, не более.....................95 %;

-    атмосферное давление, .........................................................................от 84 до 107 кПа.

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчиков и эксплуатационную документацию.

Комплектность

Комплектность счетчиков электроэнергии МТ880 приведена в таблице 4.

Таблица 4 - Комплектность

Поверка

осуществляется по методике поверки 025-30007-14 «Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ880. Методика поверки», утвержденной ФГУП «СНИИМ» в июне 2014 г.

Основное поверочное оборудование: установка для поверки счетчиков электрической энергии УППУ-МЭ 3.1К (Г.р. №39138-08), укомплектованная прибором электроизмерительным эталонным многофункциональным «Энергомонитор 3.1КМ-Х-02» (Г.р. №52854-13); тайм-сервер ФГУП «ВНИИФТРИ» (поправка системных часов не более ± 10 мкс).

Сведения о методах измерений

Методика измерений, в зависимости от исполнения счетчиков, содержится в эксплуатационном документе «Счетчик статический трехфазный переменного тока активной и реактивной энергии МТ880. Паспорт».

Нормативные и технические документы, устанавливающие требования к счетчикам статическим трехфазным переменного тока активной и реактивной энергии МТ880

1.    ГоСт 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

2.    ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

3.    ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».

4.    ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

5.    Документация фирмы «Iskraemeco», Словения.

Рекомендации к применению

- при осуществлении торговли

Заявитель

Закрытое акционерное общество «Искра-РЭС» (ЗАО «Искра-РЭС»).

Адрес: 119361, г. Москва, ул. Озерная, д.42, тел. (495)2762320.
