| Номер в госреестре | 58577-14 |
| Наименование СИ | Термостат с флюидизированной средой |
| Обозначение типа СИ | FB-08С |
| Изготовитель | "Techne Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термостат с флюидизированной средой FB-08С (далее по тексту - термостат) предназначен для поверки и калибровки термопреобразователей сопротивления, термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, цифровых, манометрических, биметаллических и стеклянных термометров, термореле и других средств измерений температуры погружного типа с длиной погружаемой части от 20 мм.
Термостат представляет собой устройство для воспроизведения и поддержания заданной температуры в диапазоне от плюс 50 °С до плюс 700 °C. Конструктивно термостат выполнен в корпусе для настольного монтажа, внутри которого находится изолированный внутренний контейнер цилиндрической формы (рабочая камера), заполненный мелкодисперсным порошком окиси алюминия, через который с заданной скоростью прокачивается поток воздуха.
Система подачи воздуха на основе компрессора обеспечивает перемещение порошка в осевом и радиальном направлениях, что приводит к его активному перемешиванию во всем рабочем объеме контейнера термостата, создавая псевдожидкостную или флюидизированную среду. Для удобства контейнер снабжён циклонным коллектором пыли и фильтром, что обеспечивает сбор выдуваемого из ванны порошка и нормальные условия работы персонала.
Установление и автоматическое регулирование температуры в термостате происходит при помощи контроллера с подключенной термопарой с НСХ типа «К», управляющая панель которого находится на лицевой стороне корпуса термостата. Контроллер оснащен жидкокристаллическим индикатором и интерфейсом типа RS232 для последовательной передачи данных на персональный компьютер, а также для осуществления контроля с ПК за установившейся температурой.
Нагрев рабочей среды термостата происходит при помощи трех нагревательных элементов омического типа.

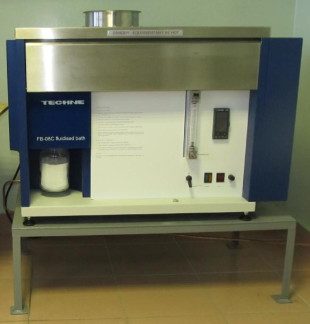

Фотография термостата приведена на рисунке 1.
Основные метрологические и технические характеристики термостата представлены в таблице 1.
Таблица 1
| Наименование характеристики | Единицы измерения | Значение характеристики |
| Диапазон воспроизводимых температур | от плюс 50 до плюс 700 | |
| Дискретность показаний встроенного измерителя/регулятора | 1 | |
| температуры | ||
| Нестабильность поддержания заданной температуры | ||
| - в течение 30-ти минут при следующих значениях | ||
| заданных температур: - при плюс 50 °С | °С | ±0,1 |
| - при плюс 100 °С | ±0,1 | |
| - при плюс 200 °С | ±0,2 | |
| - при плюс 400 °С | ±0,2 | |
| - при плюс 600 °С | ±0,3 | |
| - в режиме «dead bead» в течение 8 мин в диапазоне | ||
| температур от плюс 200 до плюс 600 °С | ±0,01 | |
| Неоднородность температурного поля в рабочем объеме термостата, обусловленная: | ||
| - градиентом температуры по горизонтали (в 50 мм от центра), не более: | ||
| - при плюс 200 °С: | 0,03 | |
| - при плюс 400 °С: - при плюс 600 °С: | °С/см | 0,05 0,08 |
| - градиентом температуры по глубине (от 20 до 350 мм), не более: | ||
| - при плюс 200 °С: | 0,01 | |
| - при плюс 400 °С: | 0,02 | |
| - при плюс 600 °С: | 0,03 | |
| Время нагрева от плюс 20 °С до плюс 700 °С | мин | 105 |
| Время охлаждения от плюс 700 °С до плюс 200 °С | 165 | |
| Напряжение питания | В | 240 (50/60 Гц) |
| Максимальная потребляемая мощность | ВА | 3000 |
| Давление подаваемого воздуха | кПа (бар) | 414 (4,14) |
| Габаритные размеры: - рабочей камеры термостата (Диаметр х Глубина) | 165x385 | |
| - рабочей зоны камеры термостата (Диаметр х Г лубина) - термостата (Ширина х Глубина х Высота) | 100x330 770x515x600 | |
| Масса рабочей среды | кг | 16 |
| Масса термостата (заполненного рабочей средой) | 64 | |
| Рабочие условия эксплуатации: | ||
| - температура окружающей среды: | °С | от плюс 15 до плюс 35; |
| - относительная влажность воздуха: | % | до 80 |
Знак утверждения типа наносится на Руководство по эксплуатации методом штемпелевания или при помощи наклейки.
В комплект поставки термостата входят:
- термостат с флюидизированной средой БВ-08С в составе:
- контейнер цилиндрический - 1 шт.;
- мелкодисперсная окись алюминия (Actal UG1) - 1 упаковка
- приспособление для установки датчиков температуры в рабочую камеру термостата - 1 шт.;
- руководство по эксплуатации (на русском и английском языках) - по 1 экз.;
- методика поверки - 1 экз.
осуществляется по документу МП 58577-14 «Термостат с флюидизированной средой FB-08С. Методика поверки», утвержденному ФГУП «ВНИИМС», декабрь 2013 года.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, диапазон измерений температуры от минус 50 °С до плюс 650 °C, погрешность ± (0,03...0,06) °C;
- термометры сопротивления платиновые типа ТСПТ (Pt100), кл.В, (04 мм, длина 500 мм) -
2 шт.;
- преобразователь термоэлектрический кабельный КТНН 1-го класса;
- преобразователь сигналов ТС и ТП «ТЕРКОН».
приведены в соответствующем разделе Руководства по эксплуатации на термостат.
Нормативные и технические документы, устанавливающие требования к термостату с флюидизированной средой ЕВ-08С
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
