Термопреобразователи сопротивления платиновые SCT 630-6JI, 58578-14

Назначение

Термопреобразователи сопротивления платиновые модели SCT 630-6JI (далее по тексту

- термопреобразователи или ТС) предназначены для измерений температуры подшипника редуктора в газотурбинной установке на ОАО «Мосэнерго» филиал ТЭЦ-9.

Описание

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи конструктивно выполнены в виде металлической вставки переменного диаметра с тремя ЧЭ с присоединительным кабелем с удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х проводная.

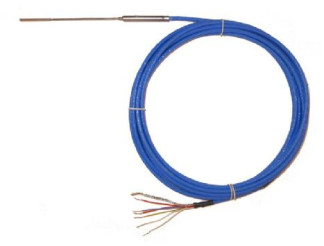

Внешний вид термопреобразователя представлен на рисунке 1.

от 0 до 200 0,00385

Pt100

100

B

Технические характеристики

Диапазон измеряемых температур, °С Температурный коэффициент ТС а, °С-1

У словное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом

Класс допуска ТС по МЭК60751/ГОСТ 6651-2009

Пределы допускаемого отклонения сопротивления ТС от НСХ в

температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C

Электрическое сопротивление изоляции при температуре    плюс

(25±10) °С и относительной влажности воздуха от 30 до 80%,    МОм

(при 100 В), не менее    100

Диаметр погружаемой части ТС, мм    6

Длина погружаемой части ТС, мм    50

Длина присоединительных проводов, мм    5000

Длина ТС, мм    1150

Масса, кг    0,25 Рабочие условия эксплуатации:

-    температура окружающей среды, °С    от минус 40 до плюс 180

-    относительная влажность воздуха, %, не более    80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Термопреобразователь сопротивления платиновый модели SCT 630-6JI    4 шт.

Паспорт    4 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/3, рабочее напряжение до 500В.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели SCT 630-6JI.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели SCT 630-6JI

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к

Лист № 3 Всего листов 3

эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-9 (г. Москва).
