| Номер в госреестре | 58582-14 |
| Наименование СИ | Акселерометры волоконно-оптические |
| Обозначение типа СИ | FAS |
| Изготовитель | "MC-monitoring SA", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | Первичная поверка |
| Описание типа | скачать |
Акселерометры волоконно-оптические FAS (далее акселерометры) предназначены для измерения виброускорения.
Принцип действия акселерометров основан на преобразовании виброускорения в оптический сигнал и передаче его к формирователю электрического сигнала по оптическому кабелю. Таким образом, электрический сигнал на выходе преобразователя пропорционален ускорению, воздействующему на чувствительный элемент. Использование оптической технологии позволяет избежать воздействия на чувствительный элемент преобразователя и тракт передачи измерительной информации внешних электромагнитных полей. В преобразователе имеется встроенный интегратор, осуществляющий двойное интегрирование.
Акселерометры волоконно-оптические FAS состоят из датчика, неразъемного волоконно-оптического кабеля и блока формирования сигнала.
Акселерометры изготовлены из непроводящих материалов и устойчивы к воздействию электромагнитных помех. Волоконно-оптическая линия обеспечивает электрическую изоляцию между акселерометром и измерительным прибором. Корпус датчика изготовлен из керамики без применения металлических материалов. Учитывая особенности монтажа и крепления на контролируемом объекте, акселерометры волоконнооптические FAS подлежат только первичной поверке.
Акселерометры выпускаются в двух модификациях: FAS M2 и FAS M5. Модификации имеют одинаковые метрологические характеристики, различаются условиями применения, габаритными размерами блоков формирования сигнала и наличием у модификации FAS M5 дополнительного удлинительного кабеля.
В зависимости от длины волоконно-оптического кабеля акселерометры имеют следующую маркировку: FAS-106 с длиной кабеля 6 метров, FAS-110 с длиной кабеля 10 метров и FAS-115 с длиной кабеля 15 метров.

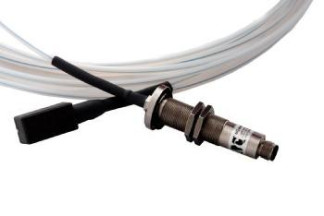

Внешний вид акселерометров волоконно-оптических FAS представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значения |
| Диапазон измерения СКЗ виброускорения, м/с | от 0 до 400 |
| Диапазон рабочих частот, Гц | от 20 до 400 |
| Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м-с"2) | 10 |
| Отклонение коэффициента преобразования от номинального значения в диапазоне измерения и диапазоне рабочих температур, %, не более | ±5 |
| Неравномерность амплитудно-частотной характеристики, дБ, не более | минус 3 |
| Нелинейность амплитудной характеристики, %, не более | ±5 |
| Относительный коэффициент поперечного преобразования, %, не более | ±5 |
| Напряжение питания (постоянное), В | от 18 до 28 |
| Условия эксплуатации: диапазон рабочих температур датчика, °С диапазон рабочих температур блока формирования сигнала, °С | от 20 до 90 от 0 до 70 |
| Г абаритные размеры датчика (длина х ширинах высота), мм, не более: | 35х18х18 |
| Г абаритные размеры блока формирования сигнала (диаметр х длина), мм, не более: для FAS M2 для FAS M5 | 030x80 030x115 |
| Масса, г, не более: датчика блока формирования сигнала | 30 130 |
наносится на титульный лист Руководства по эксплуатации методом печати и на блок сигнализации методом гравировки.
Акселерометр FAS Руководство по эксплуатации Методика поверки
1 шт. в соответствии с заказом
1 экз.
1 экз.
Всего листов 3
осуществляется по документу МП 58582-14 «Акселерометры волоконно-оптические FAS. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 августа 2014 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012; мультиметр Agilent 34410А (г/р № 33921-07).
Руководство по эксплуатации «Акселерометры волоконно-оптические FAS», раздел 11.
Нормативные и технические документы, устанавливающие требования к акселерометрам волоконно-оптическим FAS
Техническая документация фирмы «MC-monitoring SA», Швейцария
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
