| Номер в госреестре | 58585-14 |
| Наименование СИ | Калибраторы преобразователей перемещения токовихревых с микрометрической головкой |
| Обозначение типа СИ | 3300XL |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой серии 3300XL (далее калибраторы) предназначены для воспроизведения нормированных значений линейного размера между чувствительным элементом преобразователей перемещения токовихревых BN-1111Т и образцом металла (мишенью).
Принцип работы калибраторов состоит в преобразовании вращательного движения микрометрического винта в его поступательное движение.
Калибраторы серии 3300XL состоят из микрометрического винта фирмы «Mitutoyo Corporation», основания и образца металла (мишени).
Серия 3300XL включает в себя модели 3300185-01 и 3300185-02, отличающиеся градуировкой микрометрического винта (микрометрический винт модели 3300185-01 отградуирован в дюймах, микрометрический винт модели 3300185-02 - в миллиметрах).

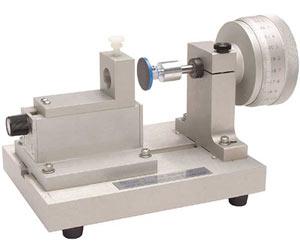

Внешний вид калибраторов серии 3300XL, приведен на рисунке 1.
И
Рисунок 1.
Таблица 1
| Наименование характеристики | |
| Рабочий диапазон воспроизведения линейного размера, мм | от 0 до 25 |
| Цена деления, мм | 0,0005 |
| Пределы допускаемой абсолютной погрешности воспроизведения линейного размера, мм | ±0,001 |
| Рабочие условия эксплуатации: - диапазон температур, °С | от 15 до 25 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 356х274х226 |
| Масса, кг, не более | 6,8 |
Знак утверждения типа наносится на боковую поверхность калибраторов серии 3300XL методом наклейки и на паспорт типографским способом.
Калибратор серии 3300XL 1 шт.
Комплект монтажных переходников для крепления преобразователей
перемещения токовихревых BN-ППТ 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
осуществляется в соответствии с документом МП 58585-14 «Калибраторы преобразователей перемещения токовихревых с микрометрической головкой серии 3300XL. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2014 г.
Основные средства поверки: меры длины концевые плоскопараллельные класса точности 3 по ГОСТ 9038-90.
приведены в руководстве по эксплуатации на калибраторы.
Нормативные и технические документы, устанавливающие требования к калибраторам преобразователей перемещения токовихревых с микрометрической головкой серии 3300XL
1. МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6. ..50 м и длин волн в диапазоне 0,2... 50 мкм»;
3. Техническая документация фирмы «Bently Nevada, Inc.», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
