Модули МФЭЧ, 58588-14

Назначение

Модули МФЭЧ (далее - модули) предназначены для воспроизведения по двум выходным линиям высокоточных по частоте импульсных сигналов частотой 1 кГц и частотой в диапазоне от 1 Гц до 10 МГц в составе автоматизированных измерительных систем на основе магистрали VXIbus.

Описание

Модуль представляет собой конструкцию, состоящую из лицевой панели и печатной платы, заключенной в кожух.

В модуле в качестве источника опорной частоты применён рубидиевый стандарт частоты, который генерирует частоту 10 МГц синусоидальной формы.

Принцип действия модуля основан на преобразовании синусоидального сигнала частоты рубидиевого стандарта, при помощи компаратора, в импульсный сигнал, который подаётся в контроллер модуля.

Контроллер модуля производит деление опорной частоты до требуемого значения на выходах модуля.

Модуль обеспечивает воспроизведение по двум выходным линиям «ВЫХ ТРАНСФ» и «ВЫХ ТТЛ» высокоточных по частоте импульсных сигналов.

По условиям эксплуатации модули удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 35 °С и относительной влажностью окружающего воздуха до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

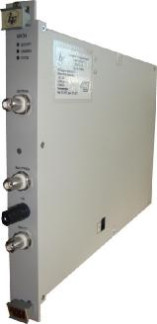

Внешний вид модуля с указанием мест нанесения знака утверждения типа и защиты от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) модулей включает в себя драйвер инструмента, программную панель инструмента и общесистемное ПО «Informtest Visa».

Драйвер и программная панель инструмента обеспечивают управление модулем.

Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленным в него модулем.

В комплект ПО «Informtest Visa» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи.

Метрологически значимая часть ПО выделена в файл библиотеки математических преобразований unmfch_math.dll.

Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32. Результаты расчета контрольной суммы приведены в таблице 1.

Таблица 1

ПО обеспечивает необходимую точность средства измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Технические характеристики

Выход «ВЫХ ТРАНСФ»

Воспроизведение по гальванически развязанной трансформатором линии сопротивлением нагрузки (200 ± 40) Ом и суммарной ёмкости нагрузки (700 ± 100) пФ импульсных сигналов частотой 1 кГц со следующими параметрами:

-    амплитуда импульса (Ua) в диапазоне от 4,5 до 10 В с шагом 0,5 В;

-    длительность импульса (Ти) на уровне 0,5 иа в диапазоне от 4 до 10 мкс с шагом

0,5 мкс;

-    длительность фронта импульса (Тф) между уровнями 0,1 иа и 0,9 иа не более 1 мкс.

Выход «ВЫХ ТТЛ»

Воспроизведение импульсных сигналов с уровнями ТТЛ логики частотой в диапазоне от 1 Гц до 10 МГц со следующими параметрами:

-    длительность импульса (Ти) на уровне 0,5 иа:

1)    0,05 • 10-6 с при значении выходной частоты 10 МГц;

2)    от 0,1 • 10-6 с до (T - 0,1 • 10-6) с, с шагом 0,1 мкс, где T - период следования импульсов;

-    частота следования импульсов воспроизводится методом деления опорной частоты 10 МГц (период следования импульсов кратен 0,1 мкс).

Пределы допускаемой относительной погрешности воспроизведения частоты по обоим выходам .......................................................................................................................± 210-9.

Общие характеристики

Габаритные размеры (длинахширинахвысота), мм, не более..............368,5x30,2x262,2.

Масса, кг, не более..............................................................................................................2,4.

Суммарная потребляемая мощность, Вт, не более...........................................................30.

Параметры электропитания приведены в таблице 2.

Таблица 2

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С....................................

... от 5 до 35; . от 45 до 80; от 86 до 106.

-    относительная влажность воздуха при температуре 25 °С, %

-    атмосферное давление, кПа........................................................

Знак утверждения типа

наносится на лицевую панель модуля в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность модуля приведена в таблице 3.

Таблица 3

осуществляется в соответствии с разделом 5 «Поверка» документа UNC3.031.175 РЭ «Модуль МФЭЧ. Руководство по эксплуатации», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25 июля 2014 года.

Основные средства поверки:

-    рубидиевый стандарт частоты FS725 (рег. № 31222-06): выходная частота 10 МГц; пределы допускаемой относительной погрешности воспроизведения частоты ± 5 10-11.

-    частотомер электронно-счётный CNT-90 (рег. № 41567-09): диапазон частот от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности измерения частоты от 2,5 10-2 до 210-7

Сведения о методах измерений

UNC3.031.175 РЭ «Модуль МФЭЧ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к модулям МФЭЧ

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».

2.    ГОСТ 8.129-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».

3.    UNC3.031.175 ТУ «МФЭЧ. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
