| Номер в госреестре | 58590-14 |
| Наименование СИ | Тестер Франклина |
| Изготовитель | "Brockhaus Messtechnik", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Тестер Франклина (далее - тестер), зав. № ВМТ 1239129903, предназначен для измерения коэффициента сопротивления изоляционного покрытия образцов из анизотропной и изотропной (ГОСТ Р 53934) электротехнической стали по методике ГОСТ 12119.8 в диапазоне от 0 до 1000 Ом-см2
Принцип действия тестера основан на том, что десять металлических электродов с известной площадью контакта накладывают с определенным давлением на поверхность образца электротехнической стали с изоляционным покрытием. Между электродами и металлической основой образца создают напряжение определенной величины (0,5 В) и измеряют общий ток с десяти электродов с помощью прецизионного резистора, находящегося вне стабилизирующего контура. По измеренному значению тока вычисляют коэффициент сопротивления изоляционного покрытия.

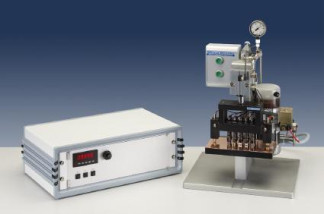

Тестер включает в себя источник питания и прессующее устройство, состоящее из измерительной головки с десятью металлическими электродами заданной площади контакта, гидравлического блока для создания давления на электроды и блока управления для подъема и опускания измерительной головки.
Процесс измерения автоматизирован.
Значение тока выводится на дисплей источника питания и на дисплей компьютера. Результат вычисления коэффициента сопротивления изоляционного покрытия выводится на дисплей компьютера в числовом виде.
В составе тестера используется программное обеспечение (ПО), указанное в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения тестера_
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Franklin Reader | 1 | 3С2F5439195E545F CEC45DCEE30B89FC | MD 5 |
Уровень защиты ПО тестера от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
ПО используется для сбора и обработки полученных данных. Результат вычисления коэффициента сопротивления изоляционного покрытия выводится на дисплей компьютера в числовом виде. Есть возможность вывода данных на принтер.
| Наименование характеристики | Единица измерения | Значение характеристики |
| Диапазон измерения коэффициента сопротивления изоляционного покрытия (R^ | Ом-см2 | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента сопротивления изоляционного покрытия | Ом-см2 | ±(0,032+0,006 R), RH - измеренное значение коэффициента сопротивления |
| Диапазон измерения постоянного тока | А | от 0 до 1,0 |
| Пределы допускаемой относительной погрешности измерения постоянного тока | % | ± 1 |
| Относительная погрешность задаваемого значения опорного напряжения (ином = 0,5 В) | % | ± 0,5 |
| Сопротивление резисторов, соединенных с электродами Rn | Ом | 5,00 ± 0,05 |
| Сопротивление шунта Rm | Ом | 1,000 ± 0,001 |
| Общая площадь электродов | 2 мм | 645 ± 6 |
| Давление, создаваемое электродами | Н | 1290,0 ± 64,5 |
| Габаритные размеры, не более: - источник питания - прессующее устройство | мм мм | 530 х 320 х 180 400 х 370 х 580 |
| Масса, не более: - источник питания - прессующее устройство | кг кг | 6 60 |
| Параметры электрического питания: - напряжение питающей сети - частота питающей сети | В Гц | 230,0 ± 11,5 50,0 ± 2,5 |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха (при t=25 °С), не более | °С % | 20 ± 5 80 |
наносится типографским способом на титульный лист руководства по эксплуатации в левой верхней части листа и на корпус источника питания тестера в виде наклейки.
| № п/п | Наименование | Кол-во |
| 1 | Источник питания | 1 шт. |
| 2 | Прессующее устройство | 1 шт. |
| 3 | Компьютер | 1 шт. |
| 4 | Руководство по эксплуатации | 1 экз. |
| 5 | ГСИ. Тестер Франклина. Методика поверки МП 52 -261-2013 | 1 экз. |
| 6 | Описание | 1 экз. |
осуществляется по документу МП 52-261-2013 «ГСИ. Тестер Франклина. Методика поверки», утвержденному ФГУП «УНИИМ» 15.08.2014 г.
Эталонные средства измерений, используемые для поверки:
- мост постоянного тока, диапазон от 0 до 10 Ом, класс точности 0,1;
- динамометр сжатия образцовый 3 разряда, диапазон от 0 до 2 кН;
- микрометр, диапазон от 0 до 25 мм, класс точности 2;
- магазин сопротивления, диапазон от 0,01 Ом до 100 кОм, класс точности 0,05/4 х 10-6. Сведения о методиках (методах) измерений
Методика измерений входит в состав Руководства по эксплуатации «Тестер Франклина». Нормативные документы, устанавливающие требования к тестеру Франклина
ГОСТ 12119.8-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения коэффициента сопротивления изоляционного покрытия».
Техническая документация фирмы «BROCKHAUS MESSTECHNIK» (Германия).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
