Блескомеры фотоэлектрические БФ5М, 58597-14

Назначение

Блескомеры фотоэлектрические БФ5М (именуемые в дальнейшем - блескомеры) в зависимости от модели предназначены для измерения блеска при углах освещения/наблюдения 45°/45°, 20°/20о,60о/60°, 85°/85° и коэффициента яркости при углах освещения/наблюдения 45°/0° лакокрасочных, эмалированных покрытий и других поверхностей.

Описание

Принцип действия блескомеров фотоэлектрических БФ5М основан на фотоэлектрическом измерении интенсивности светового потока, отраженного от измеряемой поверхности, при заданной геометрии освещения/наблюдения.

Блескомеры фотоэлектрические БФ5М включают следующие модели:

-    блескомер БФ5М-45/0/45 - измеритель блеска при углах освещения/наблюдения 45°/45° или коэффициента яркости при углах освещения/наблюдения 45°/0°;

-    блескомер БФ5М-45/45 - измеритель блеска при углах освещения/наблюдения 45°/45°;

-    блескомер БФ5М-45/0 - измеритель коэффициента яркости при углах освещения/наблюдения 45°/0°;

-    блескомер БФ5М-20/20 - измеритель блеска при углах освещения/наблюдения 20°/20°;

-    блескомер БФ5М-60/60 - измеритель блеска при углах освещения/наблюдения

60°/60°;

-    блескомер БФ5М-85/85 - измеритель блеска при углах освещения/наблюдения 85°/85°.

Блескомер БФ5М выполнен в виде моноблока, в корпусе которого расположены:

-    источник света, спектральная характеристика которого приближена к стандартному источнику света С в соответствии с ГОСТ 7721-89;

-    оптический коллиматор, создающий параллельный пучок света;

-    узел фотоприемника;

-    аналого-цифровой преобразователь;

-    схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки;

-    аккумуляторная батарея.

Оптические оси всех оптических элементов блескомера БФМ5 размещены в одной плоскости, перпендикулярной измеряемой поверхности образца.

Ось источника света расположена под требуемым углом (60° для модели БФ5М-60/60, 85° для модели БФ5М-85/85 и т.д.) к вертикали к измеряемой поверхности образца.

Узел фотоприемника блеска, ось которого расположена под тем же углом к вертикали к измеряемой поверхности образца, включает в себя фотодиод, корригированный под кривую, близкую к относительной спектральной световой эффективности V(l) ГОСТ 8.332-78 (кривая видности глаза), и коллимирующую систему.

В моделях блескомеров БФ5М-45/0 и БФ5М-45/0/45 ось узла фотоприемника коэффициента яркости расположена по нормали к измеряемой поверхности образца.

Узел источника света и узел фотоприемника размещены и зафиксированы в едином корпусе в отверстиях в соответствии с заданными углами. Отверстия этих узлов имеют единое выходное окно на нижней рабочей поверхности блескомера, которая устанавливается на измеряемую поверхность.

Лист № 2 Всего листов 5

Для калибровки показаний блескомера БФ5М при измерении блеска применяется калибровочный образец из черного полированного стекла. Для калибровки блескомера БФ5М при измерении коэффициента яркости применяется калибровочный образец из полированного стекла марки МС-20.

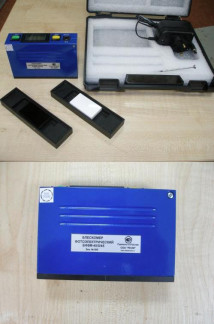

Общий вид блескомера фотоэлектрического БФ5М с футляром для хранения и транспортировки, отвёрткой регулировочной часовой, зарядным устройством, калибровочными образами блестящей поверхности и коэффициента яркости представлен на рисунке 1.

Пломбировка от несанкционированного доступа в виде наклейки с надписью ООО «Реом» находится в левом верхнем углу на боковой стороне прибора, см. рис.2.

Знак утверждения типа

наносится на корпус приборов в виде шильдика или наклейки, а также наносится на титульный лист Руководства по эксплуатации типографическим способом.

Блескомеры фотоэлектрические БФ5М имеют следующую комплектность:

Поверка

осуществляется в соответствии с методикой поверки, являющейся Приложением к Руководству по эксплуатации ГБТА.201113.001 РЭ, утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 21.03.2014 г.

Основные средства поверки:

-    набор мер блеска НО-5 (номер в Госреестре 12429-90). Диапазон измерений блеска (2.. .100) ед.блеска, абсолютная погрешность ±0,5 ед.блеска;

-    набор мер для поверки фотоблескомеров ФБ-2 (номер в Госреестре 23243-02). Диапазон измерений коэффициента яркости (0,1...1,1) отн.единиц, абсолютная погрешность измерения коэффициента яркости ±0,005 отн. единиц, диапазон измерения блеска (0,5.67,0) ед.блеска, абсолютная погрешность измерения блеска ±0,5 ед.блеска.

Сведения о методах измерений

Основные методы измерений приведены в:

1.    ГОСТ 896-69. Материалы лакокрасочные. Фотоэлектрический метод определения

блеска.

2.    ГОСТ Р 52663-2006 (ISO 2813:1994). Материалы лакокрасочные. Метод определения блеска лакокрасочных покрытий, не обладающих металлическим эффектом под углом 20°, 60° и 85°.

3.    Руководство по эксплуатации ГБТА.201113.001 РЭ, раздел 2.

Нормативные документы, устанавливающие требования к блескомерам фотоэлектрическим БФ5М

Технические условия ГБТА.201113.001 ТУ.

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
