Сигнализаторы загазованности ФСТ-05КБ, 58598-14

Назначение

Сигнализаторы загазованности ФСТ-05КБ предназначены для измерения и автоматического непрерывного контроля объемной доли природного газа (метана), объемной доли сжиженного газа (пропана) и выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.

Описание

Сигнализатор загазованности ФСТ-05КБ представляет собой электронный блок, монтируемый в корпуса с DIN-рейкой для установки модульного электрооборудования (автоматы, УЗО и т.п.), и состоит из блока питания и измерительной головки, размещенных внутри корпуса.

Принцип работы измерительной головки ФСТ-05КБ основан на регистрации изменения сопротивления термокаталитического сенсора при изменении концентрации метана или пропана.

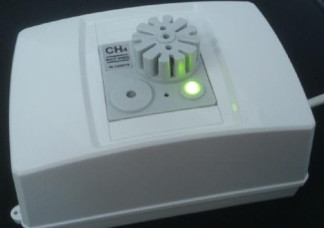

Внешний вид сигнализаторов загазованности ФСТ-05КБ приведен на рисунке 1.

Сигнализатор загазованности ФСТ-05КБ обеспечивает:

-    световую и звуковую сигнализацию о превышении пороговой концентрации контролируемого компонента, световую и звуковую сигнализацию о неисправности сенсора, световую сигнализацию наличия питания;

-    коммутацию внешней электрической цепи для подключения исполнительных устройств, при помощи реле или кратковременную подачу постоянного напряжения для управления клапаном электромагнитным импульсным;

-    сброс в исходное состояние и переключение в режим тестирования пороговых устройств;

-    защиту сенсоров метана, пропана от газовой перегрузки.

Сигнализатор загазованности ФСТ-05КБ оснащен шлейфом сигнализации для подключения к прибору охранно-пожарной сигнализации.

Способ подачи контролируемой среды на газочувствительный сенсор - диффузиозный. Электрическое питание в зависимости от исполнения осуществляется от сети переменного тока с номинальным напряжением 230 В, номинальной частотой 50 Гц или источника постоянного тока с номинальным напряжением 24 В.

Сигнализатор загазованности ФСТ-05КБ имеет резервное питание в диапазоне от 10 до 30 В, переход с основного на резервное питание осуществляется автоматически.

Сигнализаторы загазованности ФСТ-05КБ выпускаются в исполнениях, приведенных в таблице 1.

Таблица 1

При наличии загазованности исполнения ФСТ-05КБ с модулем управления импульсным клапаном осуществляют периодическую подачу управляющего воздействия с длительностью импульса 0,7 и периодом 30 с. Напряжение управляющего импульса (35±2) В.

При наличии загазованности исполнения ФСТ-05КБ, имеющие в составе реле, осуществляют переключение контактов реле и выдачу напряжения питания для управления статическим электромагнитным клапаном. Максимальное напряжение, коммутируемое реле 230 В переменного, тока, через контакты не более 3 А.

При наличии загазованности или неисправности исполнения ФСТ-05КБ со шлейфом сигнализации обеспечивают замыкание шлейфа сигнализации. Сопротивление замкнутых контактов шлейфа не более 10 Ом, ток не более 150 мА, напряжение на контактах шлейфа до 60 В.

Программное обеспечение

Сигнализаторы загазованности ФСТ-05КБ функционируют под управлением программного обеспечения (далее ПО). Программное обеспечение состоит из двух частей: встроенное ПО измерительной головки (ИГ) и встроенное ПО блока питания и сигнализации (БП).

Идентификационные данные ПО сигнализатора загазованности ФСТ-05КБ приведены в таблице 2.

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений встроенного ПО ИГ и встроенного ПО БП соответствует уровню защиты “A” по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФСТ-05КБ и измеренных данных.

Влияние программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Номинальное значение порога срабатывания сигнализации: при измерении об.доли СН4, % при измерении об.доли С3Н8, %

0,50

0,20

Пределы допускаемой основной абсолютной погрешности при срабатывании сигнализации, %:

-    по объемной доли метана;

± 0,25 ± 0,10 15 30

-    по объемной доли пропана.

Время срабатывания сигнализации с, не более Время прогрева с, не более Номинальное напряжение питания, В

-переменного тока с номинальной частотой 50 Гц (ФСТ-05КБ-01, ФСТ-05КБ-02,

ФСТ-05КБ-11, ФСТ-05КБ-12, ФСТ-05КБ-15)

230 2 4 1,5

145х90х80

0,7

-    постоянного тока (ФСТ-05КБ-03, ФСТ-05КБ-04, ФСТ-05КБ-13, ФСТ-05КБ-14)

Потребляемая мощность, В-А, не более Габаритные размеры, мм, не более:

Масса, кг, не более Климатические условия при эксплуатации:

-    температура окружающей среды, °С,................................................от минус 20 до плюс 50;

-    относительная влажность, %    98 при 25 °С;

-    атмосферное давление, кПа,    от 84,0 до 106,7. Климатические условия при транспортировании:

-    температура окружающей среды, °С,................................................от минус 50 до плюс 50;

-    относительная влажность, %    (95±3) при 25 °С;

-    атмосферное давление, кПа,

Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-96 Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002:

Всего листов 5

от 8 4 , 0 до 106,7. IP 20

-    сигнализатор с цепью питания переменного тока 230 В - класс защиты от поражения электрическим током

II

III

15000

10

-сигнализатор с цепью питания постоянного тока 24 В - класс защиты от поражения электрическим током Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносится на корпус ФСТ-05КБ методом гравировки и на титульный лист паспорта типографским способом.

Комплектность

Состав комплекта поставки сигнализаторов загазованности ФСТ-05КБ приведен в таблице 3. Таблица 3

Поверка

осуществляется по документу МРБ МП.2360-2013 «Сигнализатор загазованности ФСТ-05КБ. Методика поверки», утвержденному ФГУП "ВНИИМС" 27 августа 2014 г.

Основные средства поверки:

-    ГСО - ПГС №№ 3904-87, 10257-2013, 10263-2013, 9791-2011;

-    секундомер СОС Пр-2-2, кл.3 ТУ 25-1894.003-90;

-    ротаметр РМ-А-0,063ГУЗ, 0-0,63 м3/ч ГОСТ 13045-81;

-    вентиль точной регулировки ВТР, АПИ4.463.002

-    трубка поливинилхлоридная (ПВХ), 6х15, ТУ 64-2-286-79.

Сведения о методах измерений

приведены в паспорте 100162047.035 пС.

Нормативные документы, устанавливающие требования к сигнализаторам загазованности ФСТ-05КБ

ТУBY 100162047.035-2013 «Сигнализатор загазованности ФСТ-05КБ. Технические условия».

Рекомендации к применению

- при осуществлении производственного контроля соблюдения установленных законодательством Российской федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
