Сигнализаторы загазованности ФСТ-05КБ, 58598-16

Назначение

Сигнализаторы загазованности ФСТ-05КБ предназначены для измерения и автоматического непрерывного контроля объемной доли природного газа (метана), объемной доли сжиженного газа (пропана), массовой концентрации угарного газа (оксида углерода) и выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.

Описание

Сигнализаторы загазованности ФСТ-05КБ (далее - ФСТ-05КБ) представляют собой автоматические одноканальные стационарные приборы непрерывного действия.

Конструктивно ФСТ-05КБ выполнены одноблочными; ФСТ-05КБ содержит электронный блок, состоящий из блока питания и измерительного преобразователя, размещенных внутри пластикового корпуса.

Сигнализаторы загазованности ФСТ-05КБ имеют модификации, отличающиеся напряжением питания:

ФСТ-05КБ-21 - 230 В от сети переменного тока;

ФСТ-05КБ-22 - 24 В от источника постоянного тока.

Способ отбора пробы - диффузионный.

Принцип измерений:

-    термокаталитический для метана или пропана;

-    электрохимический для оксида углерода.

Сигнализатор загазованности ФСТ-05КБ выполняет следующие функции:

-    световую и звуковую сигнализацию о превышении пороговой концентрации определяемого компонента, световую и звуковую сигнализацию о неисправности сенсора, световую сигнализацию наличия питания;

-    коммутацию внешней электрической цепи для подключения исполнительных устройств при помощи реле или кратковременную подачу постоянного напряжения для управления электромагнитным импульсным клапаном;

-    сброс в исходное состояние и переключение в режим тестирования пороговых устройств;

-    отключение сенсоров метана и пропана при газовой перегрузке, работу сенсора оксида углерода при газовой перегрузке.

Сигнализатор загазованности ФСТ-05КБ обеспечивает выходные сигналы:

-    реле сигнализации для подключения к прибору охранно-пожарной сигнализации;

-    реле коммутации внешней электрической цепи для подключения исполнительных устройств;

-    управление электромагнитным импульсным клапаном путем кратковременной подачи постоянного напряжения.

Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-96 не ниже IP 20.

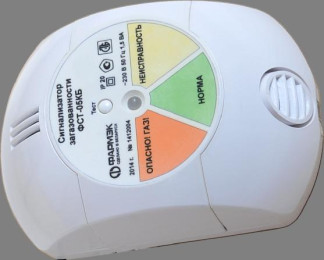

Внешний вид сигнализаторов загазованности ФСТ-05КБ приведен на рисунке 1.

Схема пломбировки корпуса ФСТ-05КБ от несанкционированного доступа и место нанесения знака поверки приведены на рисунке 2.

Программное обеспечение

Сигнализаторы загазованности ФСТ-05КБ функционируют под управлением программного обеспечения (далее ПО). Программное обеспечение состоит из двух частей: встроенное ПО измерительной головки (ИГ) и встроенное ПО блока питания и сигнализации (БП).

Идентификационные данные ПО сигнализатора загазованности ФСТ-05КБ приведены в таблице 1.

Таблица 1

Влияние программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик

Уровень защиты - «низкий» по Р 50.2.077—2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФСТ-05КБ и измеренных данных.

Технические характеристики

1)    Номинальное значение порога срабатывания сигнализации, в зависимости от определяемого компонента:

-    метан, объемная доля, %    0,50

-    пропан, объемная доля, %    0,20

-    оксид углерода, массовая концентрация, мг/м3    30

2)    Пределы допускаемой абсолютной погрешности сигнализатора, в зависимости от определяемого компонента:

-    метан, объемная доля, %    ± 0,25

-    пропан, объемная доля, %    ± 0,10

-    оксид углерода, массовая концентрация, мг/м    ± 15

3)    Время срабатывания сигнализации, с, не более:

-    по метану, пропану    15

-    по оксиду углерода    60

4)    Время прогрева с, не более    30

5)    Электрическое питание ФСТ-05КБ осуществляется напряжением:

-    ФСТ-05КБ-21    230 В от сети переменного тока;

-    ФСТ-05КБ-22    24 В от источника постоянного тока.

6)    Потребляемая мощность ВА, не более    2,0

7)    Габаритные размеры мм, не более:

-    высота

145 90 80 0,7 15 000 10

от минус 20 до плюс 50 до 98 при 25 °С от 84,0 до 106,7

-    длина

-    ширина

8)    Масса кг, не более

9)    Средняя наработка на отказ ч

10)    Средний срок службы лет Условия эксплуатации:

-    диапазон температуры окружающей среды °С

-    диапазон относительной влажности, %

-    диапазон атмосферного давления, кПа

Знак утверждения типа

наносится на корпус ФСТ-05КБ методом гравировки и на титульный лист паспорта типографским способом.

Комплектность

Состав комплекта поставки сигнализаторов загазованности ФСТ-05КБ приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу МРБ.МП 2360-2013 «Сигнализатор загазованности ФСТ-05КБ. Методика поверки», утвержденному РУП БелГИМ в 2013 г. с изм. № 1 от 23.02.2015 и входящему в комплект поставки.

Основные средства поверки: стандартные образцы состава газовые смеси в баллонах под давлением:

-    метан - воздух (ГСО 10532-2014), пропан - воздух (ГСО 10544-2014) по ТУ 2114-014-20810646-2014;

-    оксид углерода - воздух (ГСО 10242-2013) по ТУ 6-16-2956-92.

Сведения о методах измерений

приведены в паспорте 100162047.035 пС.

Нормативные документы

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5    ТУ BY 100162047.035-2013 «Сигнализатор загазованности ФСТ-05КБ. Технические условия».
