| Номер в госреестре | 58598-19 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | ФСТ-05КБ |
| Изготовитель | НП ОДО "Фармэк", Беларусь, г.Минск |
| Год регистрации | 2019 |
| Срок свидетельства | 31.01.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности ФСТ-05КБ предназначены для измерения и автоматического непрерывного контроля объемной доли природного газа (метана СН4), объемной доли сжиженного газа (пропана С3Н8), массовой концентрации угарного газа (оксида углерода CO) и выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.
Принцип измерений сигнализаторов загазованности ФСТ-05КБ:
- термокаталитический для метана или пропана;
- электрохимический для оксида углерода.
Способ отбора пробы - диффузионный.
Конструктивно ФСТ-05КБ выполнены одноблочными; ФСТ-05КБ содержит электронный блок, состоящий из блока питания и измерительного преобразователя, размещенных внутри пластикового корпуса.
Сигнализаторы загазованности ФСТ-05КБ имеют модификации, отличающиеся напряжением питания:
ФСТ-05КБ-21 - 230 В от сети переменного тока;
ФСТ-05КБ-22 - 24 В от источника постоянного тока.
Сигнализатор загазованности ФСТ-05КБ выполняет следующие функции:
- световую и звуковую сигнализацию о превышении пороговой концентрации определяемого компонента, световую и звуковую сигнализацию о неисправности сенсора, световую сигнализацию наличия питания;
- коммутацию внешней электрической цепи для подключения исполнительных устройств при помощи реле или кратковременную подачу постоянного напряжения для управления электромагнитным импульсным клапаном;
- сброс в исходное состояние и переключение в режим тестирования пороговых устройств;
- отключение сенсоров метана и пропана при газовой перегрузке, работу сенсора оксида углерода при газовой перегрузке.
Сигнализатор загазованности ФСТ-05КБ обеспечивает выходные сигналы:
- реле сигнализации для подключения к прибору охранно-пожарной сигнализации;
- реле коммутации внешней электрической цепи для подключения исполнительных устройств;
- управление электромагнитным импульсным клапаном путем кратковременной подачи постоянного напряжения.

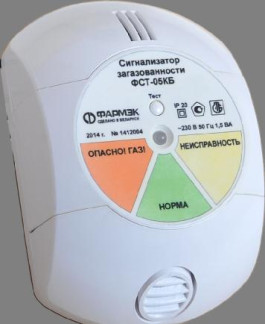

Общий вид сигнализаторов загазованности ФСТ-05КБ приведен на рисунке 1.
Схема пломбировки корпуса ФСТ-05КБ от несанкционированного доступа и место нанесения знака поверки приведены на рисунке 2.
Общий вид датчиков и места пломбировки от несанкционированного доступа приведены на рисунке 1.
Сигнализаторы загазованности ФСТ-05КБ функционируют под управлением встроенного программного обеспечения (далее ПО), разработанного изготовителем для решения задач измерения и автоматического непрерывного контроля объемной доли природного газа (метана), объемной доли сжиженного газа (пропана), массовой концентрации угарного газа (оксида углерода) и выдачи сигнализации о превышении установленных пороговых значений
Программное обеспечение состоит из двух частей: встроенное ПО измерительной головки (ИГ) и встроенное ПО блока питания и сигнализации (БП)
Встроенное ПО сигнализаторов выполняет следующие функции:
- прием и обработку сигналов от первичного измерительного преобразователя;
- формирование выходных сигналов (срабатывание сигнализации);
- формирование управляющего воздействия для включения (отключения) исполнительных устройств посредством замыкания (размыкания) контактов реле;
- диагностика состояния аппаратной части.
Встроенное ПО сигнализаторов реализует следующие расчетные алгоритмы:
- непрерывное сравнение текущих результатов измерений содержания определяемых компонентов с заданными (пороговыми) значениями и подачу соответствующих управляющих сигналов;
- диагностика состояния аппаратной части.
ПО сигнализаторов идентифицируется посредством указания версии микропрограммы контроллера на наклейке на плате блока питания.
Влияние программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.
Уровень защиты - «низкий» по Р 50.2.077—2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФСТ-05КБ и измеренных данных.
Идентификационные данные встроенного ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные встроенного прог | раммного обеспечения | ||
| Идентификационные данные (признаки) | ПО БП ФСТ-05КБ | ПО ИГ ФСТ-05КБ ИГ CH4 (C3H8) | ПО ИГ ФСТ-05КБ иг ш |
| Идентификационное наименование ПО | Relay KB.hex | CxHy KB.hex | m_KB.hex |
| Номер версии (идентификационный номер) ПО | V.2.10 | V.2.31 | V.2.21 |
| Цифровой идентификатор ПО | 0x32EF, алгоритм CRC16 | 0x05D4, алгоритм CRC 16 | 0x5874,алгоритм CRC 16 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице версии. | |||
Таблица 2 - Метрологические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Номинальное значение порога срабатывания сигнализации, в зависимости от определяемого компонента: - метан, объемная доля, % | 0,50 |
| - пропан, объемная доля, % - оксид углерода, массовая концентрация, мг/м3 | 0,2 |
| 30 | |
| Пределы допускаемой абсолютной погрешности сигнализатора, в зависимости от определяемого компонента: - метан, объемная доля, % | ±0,25 |
| - пропан, объемная доля, % - оксид углерода, массовая концентрация, мг/м3 | ±0,1 |
| ±15 | |
| Время срабатывания сигнализации, с, не более: - по метану, пропану | 15 |
| - по оксиду углерода | 60 |
| Время прогрева с, не более | 30 |
Таблица 3 - Основные технические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Электрическое питание сигнализаторов осуществляется, в зависимости от исполнения: - постоянным током, В - переменным током частотой (50±1) Гц, В | от 18 до 36 от 207 до 253 |
| Потребляемая электрическая мощность, ВА, не более | 0,2 |
| Характеристики реле сигнализации: - напряжение постоянного тока, В, не более - сопротивление замкнутых контактов, Ом, не более - сила тока, мА, не более | 60 10 150 |
| Характеристики реле для подключения исполнительных устройств: - максимальное коммутируемое напряжение переменного тока, В - ток коммутации, А, не более | 230 3 |
| Г абаритные размеры, мм, не более | 120х80х50 |
| Масса, кг, не более | 0,7 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP20 |
| Средняя наработка на отказ, ч, не менее | 15 000 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при 25 oC, % - атмосферное давление, кПа | от -20 до +50 до 98 от 84,0 до 106,7 |
наносится на корпус ФСТ-05КБ методом гравировки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплект поставки сигнализатора
| Обозначение | Наименование | Количество, шт. |
| ФСТ-05КБ мод. ФСТ-05КБ-21 или ФСТ-05КБ-22 | Сигнализатор загазованности | 1 |
| Шнур для подключения клапана | по заказу | |
| Шнур питания | 1 | |
| Крепежный комплект | 1 | |
| 1000162047.035 ПС | Паспорт* | 1 |
| МРБ.МП 2360-2013 с изм. № 1 | Сигнализатор загазованности ФСТ-05КБ. Методика поверки | 1 |
| Упаковка | 1 | |
| Клапан | по заказу |
осуществляется по документу МРБ.МП 2360-2013 «Сигнализатор загазованности ФСТ-05КБ. Методика поверки», утвержденному РУП БелГИМ в 25.11.2013 г. с изм. № 1 от 23.02.2015 и входящему в комплект поставки.
Основные средства поверки: стандартные образцы состава газовые смеси в баллонах под давлением:
- метан - воздух (ГСО 10532-2014), пропан - воздух (ГСО 10544-2014);
- оксид углерода - воздух (ГСО 10531-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.
Знак поверки наносится на корпус сигнализаторов, как указано на рисунке 2, или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к сигнализаторам загазованности ФСТ-05КБ:
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ BY 100162047.035-2013 Сигнализатор загазованности ФСТ-05КБ. Технические условия
