| Номер в госреестре | 58599-14 |
| Наименование СИ | Измерители параметров |
| Обозначение типа СИ | ИП-БЛОК |
| Изготовитель | ООО "НПО САУТ", г.Екатеринбург |
| Год регистрации | 2014 |
| Срок свидетельства | 17.06.2024 |
| МПИ (интервал между поверками) | 7 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров ИП-БЛОК (далее - измерители) предназначены для измерений скорости, расстояния и отображения давления.
Измерители входят в состав безопасного локомотивного объединенного комплекса БЛОК, предназначенного для обеспечения безопасности движения поездов и автоматизации процесса расшифровки результатов записи параметров движения поездов и обеспечения достоверности расшифровки.
Измерители выполняют автоматическое измерение и контроль фактической скорости движения и пройденного расстояния (пути).
Конструкция измерителей представляет собой четыре узла связанных функционально:
- три ячейки (ячейка вывода, Шлюз CAN и ЭК СНС), устанавливаемые в системном
шкафу;
- блок БС-ДПС/М.
Принцип действия измерителей заключается в преобразовании электрических импульсов, поступающих от датчиков угла поворота универсальных ДПС-У (зарегистрированных в Государственном реестре средств измерений под № 18040-09), и программном вычислении блоком БС-ДПС/М пройденного пути по количеству импульсов, а скорости - по их частоте.
Измерители рассчитаны на работу с двумя датчиками угла поворота, имеющими по два выхода каждый, и диаметрами бандажей колёсных пар от 800 до 1300 мм.
БС-ДПС/М также вычисляет и передает в линию связи направление вращения обоих датчиков угла поворота, сигналы исправности по каждому и номер выбранного в данный момент датчика. Ячейка вывода непрерывно анализирует исправности каналов обоих датчиков. Также измерители могут принимать по защищенной линии связи цифровой сигнал от датчика давления и отображать результаты измерений давления, производя округление результатов измерений по математическим правилам. Имеется возможность принимать данные о давлении по двум линиям связи: RS-485 и CAN. Результаты измерений скорости движения, пройденного пути и давления отображаются на экране монитора, входящего в состав безопасного локомотивного объединенного комплекса БЛОК.
Измерители имеют две модификации, отличающиеся исполнениями блока БС-ДПС/М:
- БС-ДПС/М-CAN;
- БС-ДПС/М-БЗС-CAN.

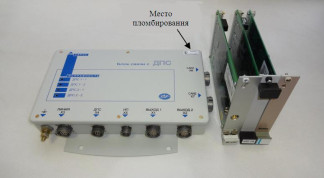

Фотография общего вида приведена на рисунке 1.
Программное обеспечение (далее - ПО) обеспечивает управление режимами работы измерителей и на основе данных, полученных от датчиков угла поворота, рассчитывает фактические значения скорости и расстояния (пути), производит преобразование формата цифрового сигнала датчика давления и проверяет целостность информации по контрольной сумме.
Идентификационные данные метрологически значимого ПО, представлены в таблице 1. Таблица 1.
| Наименование ПО | Идентификаци онное наименование ПО | Номер версии (идентификацио нный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| прошивка ЭК СНС | EK1M24NM.H EX | не ниже 24.00 | FA | Арифметическая сумма слов программы |
| прошивка ячейки Вывода | Bout.hex | не ниже 25.0 | 00 | |
| прошивка Шлюз CAN | Gate.hex | не ниже 3.0 | 35 | |
| прошивка БС-ДПС/М | DPS_CAN.FLA | не ниже 1.0 | 05 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Основные метрологические и технические характеристики представлены в таблице 2. Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений скорости, км/ч | от 0 до 300 |
| Диапазон измерений расстояния (пути), м | от 0 до 6777215 |
| Пределы допускаемой абсолютной погрешности измерений скорости, км/ч | ± 1,2 |
| Пределы допускаемой абсолютной погрешности измерений расстояния (пути), м | ± (2+1,25-10-3^изм)* |
| Диапазон отображения показаний давления, МПа | 0,00 - 1,00 |
| Дискретность показаний давления, МПа | ± 0,01 |
| Количество каналов связи RS-485, шт. | 1 |
| Количество каналов связи CAN, шт. | 1 |
| Масса, кг, не более - для блока БС-ДПС/М; - для ячеек вывода, Шлюз CAN и ЭК СНС | 1,6 0,15 |
| Габаритные размеры, мм, не более - для блока БС-ДПС/М; - для ячеек вывода, Шлюз CAN и ЭК СНС | 260x210x45 190x130x25 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 50 |
| Напряжение питания, В | 50 ± 5 |
| * S^i^ - измеренное значение пути, м. | |
Знак утверждения типа наносится в виде наклейки на переднюю панель блока БС-ДПС/М, а также типографским способом на титульный лист паспорта в центре.
Комплектность представлена в таблице 3. Таблица 3
| Наименование | Обозначение | Примечание |
| ячейка ЭК СНС | 36905-129-00 | 1 шт. |
| ячейка Шлюз CAN | 36905-131-00 | 1 шт. |
| ячейка вывода | 36905-125-00 | 1 шт. |
| блок БС-ДПС/М | 04Б.13.00.00 | 1 шт. |
| паспорт | 1 шт. | |
| методика поверки | 36905-000-00 МП | по отдельному заказу |
осуществляется по документу 36905-000-00 МП «ГСИ. Измерители параметров ИП-БЛОК. Методика поверки», утвержденному руководителем ЦИ СИ ФБУ «УРАЛТЕСТ» 26 марта 2014 года.
Основное рекомендуемое средство поверки:
- частотомер электронно-счетный Ч3-85/3.
«Измеритель параметров ИП-БЛОК. Паспорт» раздел 4.
Нормативные документы, устанавливающие требования к измерителям параметров ИП-БЛОК
1. ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24 ... 75000 м.
2. ТУ 32ЦШ4664-2010 Безопасный локомотивный объединенный комплекс БЛОК. Технические условия.
Лист № 4 Всего листов 4
3. Постановление правительства РФ от 15 июля 2010 г. № 524 «Об утверждении технического регламента о безопасности железнодорожного подвижного состава».
При проведении измерений, предусмотренных законодательством РФ о техническом регулировании.
