Комплексы программно-технические SIMATIC PCS7 МПСА ПТ, 58605-14

Назначение

Комплексы программно-технические SIMATIC PCS7 МПСА ПТ (далее - ПТК МПСА ПТ) -предназначены для измерения силы постоянного тока, температуры, совместно с первичными термопреобразователями сопротивления, а также для преобразования, регистрации, обработки, контроля и хранения измеренной информации.

Описание

Принцип действия ПТК МПСА ПТ основан на аналогово-цифровом преобразовании входных аналоговых сигналов с последующей передачей данных на автоматическое рабочее место (АРМ) оператора для отображения и регистрации. ПТК МПСА ПТ применяются в качестве приемно-контрольной и управляющей электронной части автоматизированных систем управления пожаротушением и пожарной сигнализации (АСУ ПТ) различных объектов, в том числе добычи, транспортирования, хранения, переработки нефти и нефтепродуктов.

ПТК МПСА ПТ обеспечивают выполнение следующих функций:

-    прием и обработку информации от датчиков АСУ ПТ (пожарных извещателей различных типов, световых и звуковых оповещателей) о пожарной обстановке, а также от датчиков и сигнализаторов давления, уровня и температуры;

-    прием и обработку информации о техническом состоянии оборудования АСУ ПТ и внешних соединительных линий комплекса;

-    передачу информации о пожаре и техническом состоянии оборудования на верхний уровень и в другие системы;

-    управление установкой пожаротушения, средствами оповещения и другими исполнительными устройствами системы;

-    прием и исполнение команд оператора;

-    документирование и архивирование факта возникновения и ликвидации пожара.

В состав ПТК МПСА ПТ входят следующие основные блоки:

-    контроллеры программируемые Simatic S7-400 (Госреестр № 15773-11);

-    устройства распределенного ввода-вывода Simatic ЕТ200 (Госреестр № 22734-11);

-    контроллеры программируемые Simatic S7-300 (Госреестр № 15772-11);

-    преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (Госреестр № 22153-08) (по заказу);

-    блок ручного управления пожаротушением;

-    источники бесперебойного питания (по заказу);

-    устройства коммутации и защиты;

-    устройства индикации (в качестве терминала и панелей индикации в АСУ ПТ могут применяться встраиваемые дисплеи и терминалы фирмы Siemens);

-    программное обеспечение;

-    АРМ оператора на базе персонального компьютера.

Конструктивно ПТК МПСА ПТ выполнены в виде нескольких герметизированных пыле-и влагозащищенных шкафов со степенью защиты не ниже IP43 (для шкафов, устанавливаемых вне помещений) или IP21 (в помещениях), а также персонального компьютера АРМ оператора с

Лист № 2 Всего листов 5

установленным программным обеспечением. При эксплуатации в условиях низкой температуры шкафы дополнительно оснащаются системой подогрева.

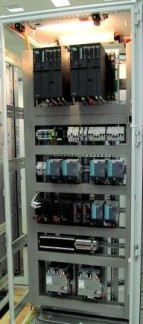

Внешний вид ПТК МПСА ПТ представлен на рисунке 1.

Программное обеспечение

ПТК МПСА ПТ имеют встроенное программное обеспечение (ПО), представляющее собой микропрограмму, которое реализовано аппаратно и является метрологически значимым.

Вклад микропрограммы в суммарную погрешность ПТК МПСА ПТ незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью ПТК МПСА ПТ.

Внешнее программное обеспечение является метрологически незначимым и предназначено для снятия цифровых значений с преобразователей, последующей их нормализацией в значения измеряемой величины и передачи их по каналам связи

Идентификационные данные программного обеспечения ПТК МПСА ПТ приведены в таблице 1.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения ПТК МПСА ПТ

Основные метрологические и технические характеристики приведены в таблицах 2 - 4.

Таблица 3 - Выходные значения термопреобразователя сопротивления в соответствии с

ГОСТ 6651-2009

Таблица 4 - Технические характеристики

Знак утверждения типа наносится на панели ПТК МПСА ПТ методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплект поставки представлен в таблице 4.

Таблица 4

Поверка

осуществляется в соответствии с документом МП 58605-14 «Комплексы программнотехнические SIMATIC PCS7 МПСА ПТ. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 г.

Основные средства поверки:

-    Калибратор электрических сигналов СА11Е (Госреестр № 53468-13), диапазон воспроизведения силы постоянного тока от 0 до 24 мА, пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока ±(0,05 % показания + 4 мкА);

-    Калибратор многофункциональный МС5-К (Госреестр № 22237-08), диапазон воспроизведения сигналов термопреобразователей сопротивления (Pt100) в диапазоне температур от минус 200 до плюс 850 °С, пределы допускаемой основной абсолютной погрешности воспроизведения температуры в диапазоне от минус 200 до 0 °С ± 0,1 °С, в диапазоне от 0 до 850 °С ±(0,1 °С % + 0,025 % показания °С).

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации 4371-003-17717434-2014 РЭ «Комплексы программно-технические SIMATIC PCS7 МПСА ПТ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к комплексам программнотехническим SIMATIC PCS7 МПСА ПТ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 ... 30 А» ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

РД-35.240.50-КТН-109-13 «Автоматизация и телемеханизация технологического оборудования площадочных и линейных объектов магистральных нефтепроводов и нефтепродуктопроводов. Основные положения»

Лист № 5 Всего листов 5

ТУ 4217-003-17717434-2014 «Комплекс программно-технический SIMATIC PCS7 МПСА ПТ». Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
