Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System, 58610-14

Назначение

Измерительные системы для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System (далее «системы IMPOC») предназначены для измерений градиента остаточной напряженности магнитного поля после импульсного магнитного воздействия на движущийся листовой прокат ферромагнитной низкоуглеродистой стали.

Описание

Принцип измерений заключается в периодическом локальном намагничивании импульсным магнитным полем нижней и верхней поверхностей движущегося листового проката и последующем измерении в отсутствии намагничивающего импульса градиента остаточной напряженности магнитного поля намагниченного участка. Результатом измерений является среднее арифметическое амплитудных значений градиента остаточной напряженности магнитного поля на нижней и верхней поверхностях листового проката, которое в последующем используется для оценки качества листового проката.

Система IMPOC состоит из блока датчиков; блока генератора намагничивающих импульсов тока; измерительного блока, воспринимающего сигналы датчиков; блока управления и сервера, связанных между собой проводными линиями связи.

Блок датчиков включает в себя две намагничивающие катушки, расположенные с обеих сторон движущегося листового проката, и две измерительные катушки, смещенные относительно намагничивающих катушек по ходу движения проката. Г енератор вырабатывает с заданной частотой, синхронизированной со скоростью движения проката, импульсы тока, поступающие на намагничивающие катушки. Импульсное напряжение с измерительных катушек после аналоговых преобразований поступает на вход аналого-цифрового преобразователя измерительного блока. В результате математической обработки в процессоре измерительного блока определяется указанное выше среднее значение градиента напряженности магнитного поля.

Измерительный блок снабжен цифровым табло, позволяющим считывать результаты измерений. Цифровой сигнал передается на сервер для хранения в базе данных, а так же во внешние устройства.

Системы IMPOC выпускаются в двух модификациях, различающихся мощностью и системой охлаждения намагничивающих катушек(IMPOCpro - воздушное, POWER IMPOC -масляное охлаждение), что определяет область их применения в зависимости от толщины проката и скорости его перемещения.

В комплект системы входят устройства для периодической калибровки системы в соответствии с заводской инструкцией FB-A 554-09, по результатам которой в процессор измерительного блока при необходимости вводятся поправки. Устройство для калибровки системы, определяющее ее точность, состоит из калибратора, имитирующего выходные импульсы тока измерительных катушек системы (EMG IPK1); калибровочной головки (EMG IPK10) и проводной линии связи между ними (IP1-837). Длительность импульсов тока регулируется в зависимости от установленной на калибраторе скорости проката. Импульсы тока, амплитуда которых регулируется в зависимости от установленного на калибраторе градиента напряженности магнитного поля, поступают на калибровочную головку, в рабочих областях которой создается импульсное магнитное поле. При калибровке калибровочная головка устанавливается на блок датчиков системы таким образом, чтобы измерительные катушки системы находились в рабочей области калибровочной головки.

в)

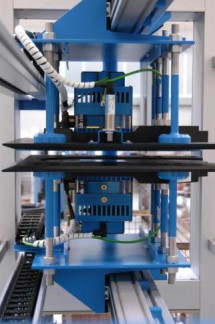

Рисунок 1 - Система измерительная IMPOC-System: а) вид спереди; в) вид со стороны измерительной головки

Таблица 1

Метрологические характеристики измерительных каналов системы нормированы с учетом влияния на них встроенного ПО.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий «С» по МИ 3286-2010.

Технические характеристики

Таблица 2_

Рабочие условия применения:

Рабочая температура окружающей среды, оС Относительная влажность при температуре +35оС, %

+ 5.+ 50

-    для вторичной части системы,

30...95 80

минус 20.+ 70 84.106,7

%

-    для датчиков не более Температура хранения, оС Атмосферное давление, кПа Напряжение питания переменного тока, В Частота сети питания, Гц

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    Блок датчиков

2.    Блок генераторный

3.    Блок измерительный

4.    Калибратор EMG IPK1

5.    Мера градиента магнитного поля EMG IPK10

6.    Руководство по эксплуатации

7.    Методика поверки

8.    Заводские инструкции по калибровке системы

Поверка

осуществляется по документу МП 58610-14 «Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 г.

Перечень основного оборудования для поверки:

1.    Рабочий эталон высшей точности единицы градиента магнитной индукции РЭВТ 5-98 ФГУП «ВНИИМ» им. Д.И, Менделеева

2.    Осциллограф цифровой DLM2022.

3.    Комплект: калибратор EMG IPK1, калибровочная головка EMG IPK10, линия связи IP 1 -837.

Сведения о методах измерений

Метод измерений приведен в руководстве по эксплуатации «Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System».

Нормативные и технические документы, устанавливающие требования к системам измерительным для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System

Техническая документация фирмы EMG Automation GmbH, Германия

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
