Колонки раздаточные сжиженного газа SRT-LPG, 58615-14

Назначение

Колонки раздаточные сжиженного газа SRT-LPG (далее - колонка) предназначены для измерения объема сжиженного газа (пропана, бутана, пропан-бутановой смеси) при заправке автотранспортных средств.

Описание

Принцип действия колонок состоит в следующем: сжиженный газ из резервуара при помощи насоса под давлением через электромагнитный клапан, фильтр и сепаратор с газоот-делителем поступает в счетчик (измеритель объема поршневого типа). Из него через дифференциальный клапан, визир, электромагнитный клапан, разрывную муфту в раздаточный рукав с краном поступает в баллоны заправляемого автотранспортного средства. При этом газовая фаза из газоотделителя поступает обратно в резервуар.

В колонках реализован прямой метод измерения объема сжиженного газа измерителем объема поршневого типа, проходящего через колонку, в единицах объема.

При протекании сжиженного газа через измеритель объема поршневого типа возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, сжиженный газ при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство, в котором они преобразуются в измеряемый объём, передаваемый далее через интерфейс RS485 в цифровом коде.

Задание дозы сжиженного газа и включение колонок производит оператор на пульте, находящемся непосредственно на колонке, или с пульта дистанционного управления.

Сброс показания разового учета выданного объема сжиженного газа в нулевое положение производится автоматически при снятии нажатии кнопки Start.

Контроль давления жидкой фазы газа на выходе из колонки осуществляется с помощью манометра (датчика давления), установленного перед раздаточным рукавом.

Колонки имеют 2 модификации (SRT-LPG A и SRT-LPG В), каждая из которых по два исполнения, отличающиеся друг от друга дизайном, номинальным расходом сжиженного газа, числом раздаточных рукавов, числом одновременно обслуживаемых потребителей.

Колонки состоят из следующих основных элементов:

-    корпуса;

-    измерителя объема поршневого типа LPGFM1B, изготовитель компания Wenzhou Blue Sky Electronic Equipment ^., Ltd, Китай;

-    датчика импульсов PS100, изготовитель «Zhejiang Maide Machine Co., Ltd», Китай;

-    электронно-вычислительное устройства MM23, изготовитель компания Wenzhou Blue Sky Electronic Equipment ^., Ltd, Китай;

-    электромагнитного клапана MSF-15, изготовитель Wenzhou Yiheng Automation Science & Technology Co., Ltd, Китай;

-    насоса с электродвигателем с фильтром грубой очистки DB-65, изготовитель Wenzhou RealTech petroleum equipment Co., Ltd, Китай;

-    насоса с электродвигателем с фильтром грубой очистки YB-40, изготовитель Wenzhou RealTech petroleum equipment Co., Ltd, Китай;

-    фильтра тонкой очистки LPGFL1-03-02, изготовитель Wenzhou Supertech Machine Co., Ltd, Китай, размер ячеек 30 мкм, плотность ячеек 400 ячеек на кв. дюйм;

-    фильтра грубой очистки LPGFL1-15-01, изготовитель Wenzhou Supertech Machine Co., Ltd, Китай, размер ячеек 60 мкм, плотность ячеек 200 ячеек на кв. дюйм (см);

-    раздаточного крана LPGQ-1, изготовитель Wenzhou LongWan BaDa Machine Factory, Китай, с раздаточным рукавом длиной не менее 4 м.

Условное обозначение колонок при заказе STR-LPGХ1Х2Х3Х4, где STR-LPG - тип колонки по коду изготовителя;

Х1 - количество измерителей объема поршневого типа (1 или 2);

Х2 - количество раздаточных кранов (1 или 2);

Х3 - количество дисплеев (2 или 4);

Х4 - обозначение модификации колонки (А или В);

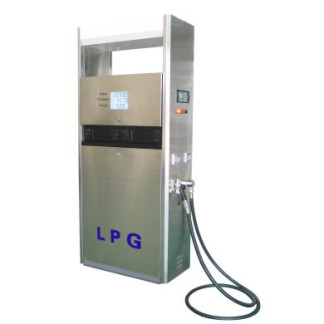

Внешний вид колонок показан на рисунках 1 - 2.

Схемы пломбировки показаны рисунках 3 - 5. Пломба с оттиском клейма поверителя устанавливается на измерителе объема поршневого типа LPGFM1B, датчике импульсов PS100 и на крышке электронно-вычислительного устройства ММ23.

Программное обеспечение

Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного сжиженного газа, вывода информации об объёме выданного сжиженного газа и его стоимости на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены сжиженного газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в электронно-вычислительным устройстве колонки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.

Идентификационные данные ПО приведены в таблице 1.

и преднамеренных изменении

Технические характеристики

Уровень защиты ПО от непреднамеренных соответствует уровню С в соответствии с МИ 3286-2010.

Максимальный расход, л/мин Минимальный расход, л/мин Минимальная доза выдачи, л

45.

5.

2.

±1,0.

3,0.

2,2.

9 999,99;

99,99;

9 999,99.

9 999 999 999,99.

0,01;

0,01;

0,01.

0,01.

от минус 40 до плюс 50.

22 о+10%

220-15%.

50±1.

0,5.

4,5.

1000х500х2050. 200.

12.

Пределы допускаемой относительной погрешности измерений объема сжиженного газа, %

Максимальное давление сжиженного газа, МПа Рабочее давление, МПа Емкость счетчика разового учета:

-    выданного количества сжиженного газа, л

-    цены за 1 л, руб.

-    стоимости за выданную дозу, руб.

Емкость несбрасываемого счетчика суммарного учета, л Дискретность отсчета счетчика разового учета:

-    выданного количества сжиженного газа, л

-    цены за 1 л, руб.

-    стоимости за выданную дозу, руб.

Дискретность отсчета счетчика суммарного учета, л Диапазон рабочих температур, оС Электропитание колонки от сети переменного тока:

-    напряжение, В

-    частота, Гц

Потребляемая мощность, кВт, не более Длина раздаточного рукава, м, не менее Габаритные размеры*, мм, не более Масса*, кг, не более Средний срок службы, лет

*

в зависимости от исполнения

Таблица 2

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку колонки фотолитографии.

Комплектность

1    Колонка (исполнение по заказу)

-    1 шт.

-    1 комп. по заказу

-    1 комплект

2    Запчасти и принадлежности

3    Эксплуатационная документация на колонку

Поверка

осуществляется в соответствии с документом МЦКЛ.0142.МП «Колонки раздаточные сжатого природного газа SRT-LPG », утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 21.05.2014 г.

Основное поверочное оборудование - мерник металлический 2-го разряда для сжиженных газов ММСГ-1 с номинальной вместимостью 10 л, пределы допускаемой относительной погрешности ±0,1 % (номер в Госреестре средств измерений 22482-07).

Сведения о методах измерений

изложены в руководстве по эксплуатации на колонки.

Нормативные и технические документы, устанавливающие требования к колонкам раз-даточныме сжиженного газа SRT-LPG

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2    Техническая документация компании «Wenzou Blue Sky Electronic Equipment Ox, Ltd», Китай.

Рекомендации к применению

осуществление торговли.
