Колонки раздаточные сжатого природного газа SRT-CNG, 58616-14

Назначение

Колонки раздаточные сжатого природного газа SRT-CNG (далее - колонка) предназначены измерений массы сжатого природного газа (метана), далее - газ, при его выдаче в баллоны автотранспортных средств на автомобильных газонаполнительных компрессорных станциях (АГНКС).

Описание

Принцип действия колонок состоит в следующем: газ из резервуара АГНКС подводится к приёмному патрубку колонок далее через фильтр и электромагнитный клапан поступает в счётчик-расходомер массовый (далее - счётчик-расходомер), далее через разрывную муфту и раздаточный рукав с краном поступает в баллон транспортного средства.

Принцип работы счётчика-расходомера массового основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы газа и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массе (массовому расходу), под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.

Результаты измерения от счётчика-расходомера массового поступает в электронновычислительное устройство колонок, на цифровом табло которого индицируется количество отпущенного газа, цена за один кг, и его стоимость.

Для увеличения производительности колонки могут подключаться через блок клапанов модели ZFDF6-25 производства фирмы «Henan Aerospace Hydraulic and Pneumatic Technology Co., Ltd», Китай, к двум или трем питающим резервуарам.

Колонки оснащены манометром для контроля давления газа на выходе перед раздаточным рукавом.

Задание дозы газа и включение колонок производит оператор на пульте, находщемся непосредственно на колонке, или с пульта дистанционного управления.

Установка показаний на цифровом табло разового учета выданной массы газа и стоимости в положение нуля производится после нажатия кнопки СТАРТ («Вкл»).

Колонки изготавливаются в двух исполнениях:

-    SRT-CNG112А - имеет один счётчик-расходомер массовый и раздаточный рукав, и два дисплея;

-    SRT-CNG224А - имеет два счётчика-расходомера массовых и раздаточных рукава и четыре дисплея;

Основными элементами колонок являются:

-    корпус;

-    счётчик-расходомер массового Micro Motion, модификации CNG050 с преобразователем 1700, производства фирмы «Emerson Process Management Flow Technologies», Китай (номер в Госреестре СИ РФ 45115-10);

-    электронно-вычислительное устройство MM23, изготовитель компания Wenzhou Blue Sky Electronic Equipment Co., Ltd, Китай;

электромагнитный клапан ZFDF6-25, изготовитель Henan Aerospace Hydraulic and Pneumatic Technology Co., Ltd, Китай;

-    фильтр тонкой очистки ZCGP8-25, изготовитель Zhengzhou Zhenghang Mechanical & Electrical Equipment Co., Ltd, Китай, размер ячеек 60 мкм, плотность ячеек 240 ячеек на кв. дюйм;

-    манометр YN60BPZT, изготовитель Wuxi Kaifeng Pressure Gauge Co.,Ltd, Китай;

-    датчик контроля давления PCM300—40 MPa-V1-B1-C1-J1IP3, изготовитель Nanjing Wotian Technology Co., Ltd, Китай;

-    раздаточного крана ZHQT4-25, изготовитель Zhengzhou Zhenghang Mechanical & Electrical Equipment Co., Ltd, Китай, с раздаточным рукавом длиной не менее 4 м.

Задание параметров работы электронно-вычислительного устройства и режим их просмотра осуществляется с помощью пульта коммуникатора.

Колонки имеют следующее обозначение при заказе: SRT-CNGХХХХ, где SRT-CNG - тип колонок;

первый Х - количество счетчиков-расходомеров; второй Х - количество раздаточных кранов; третий Х - количество дисплеев; четвертый Х - исполнение колонки.

Общий вид колонок показан на рисунке 1.

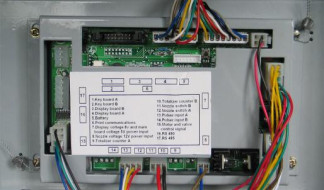

В колонках предусмотрено опломбирование счётчика-расходомера массового Micro Motion, модификации CNG050, и защитной крышки электронно-вычислительного устройства ММ23, схемы пломбирования представлены на рисунках 2 и 3 соответственно.

Программное обеспечение

Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в электронно-вычислительным устройстве колонки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

Максимальный расход, кг/мин Минимальный расход, кг/мин Минимальная доза выдачи, м (кг)

30.

2.

2.

±1,0.

25.

20.

9999,99;

99,99;

9999,99.

9 999 999 999,99.

0,01;

0,01;

0,01.

0,01.

от минус 40 до плюс 50.

220+10%

220-15% .

50±1.

0,6.

6.

900х470х2100.

180

210.

12.

Пределы допускаемой относительной погрешности измерений массы газа, %

Максимальное давление газа, МПа Минимальное давление газа, МПа Емкость счетчика разового учета:

-    выданного количества газа, кг

-    цены за кг, руб.

-    стоимости за выданную дозу, руб.

Емкость несбрасываемого счетчика суммарного учета, кг Дискретность отсчета счетчика разового учета:

-    выданного количества газа, кг

-    цены за кг, руб.

-    стоимости за выданную дозу, руб.

Дискретность отсчета счетчика суммарного учета, кг Диапазон рабочих температур, оС Электропитание колонки от сети переменного тока:

-    напряжение, В

-    частота, Гц

Потребляемая мощность, кВт, не более

Длина раздаточного рукава, м, не менее Габаритные размеры, мм, не более Масса, кг, не более:

-    исполнения SRT-CNG112A

-    исполнения SRT-CNG224A Средний срок службы, лет

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1    Колонка (исполнение по заказу)

-    1 шт.

-    1 экз.

-    1 экз.

2    Руководство по эксплуатации

3    Методика поверки

Поверка

осуществляется в соответствии с документом МЦКЛ.0145.МП «Колонки раздаточные сжатого природного газа SRT-CNG», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 21.05.2014 г. Основные средства поверки:

-    весы по ГОСТ OIML R 76-1-2011, с максимальной нагрузкой достаточной для взвешивания баллона высокого давления с газом и с погрешностью измерения массы газа не более ±0,3 %;

-    баллоны высокого давления по ГОСТ Р 51753-2001, ёмкостью от 20 до 250 л для сжатого природного газа.

Сведения о методах измерений

изложены в руководстве по эксплуатации на колонки.

Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжатого природного газа SRT-CNG

1 Техническая документация компании «Wenzou Blue Sky Electronic Equipment Co., Ltd», Китай.

Рекомендации к применению

осуществление торговли.
